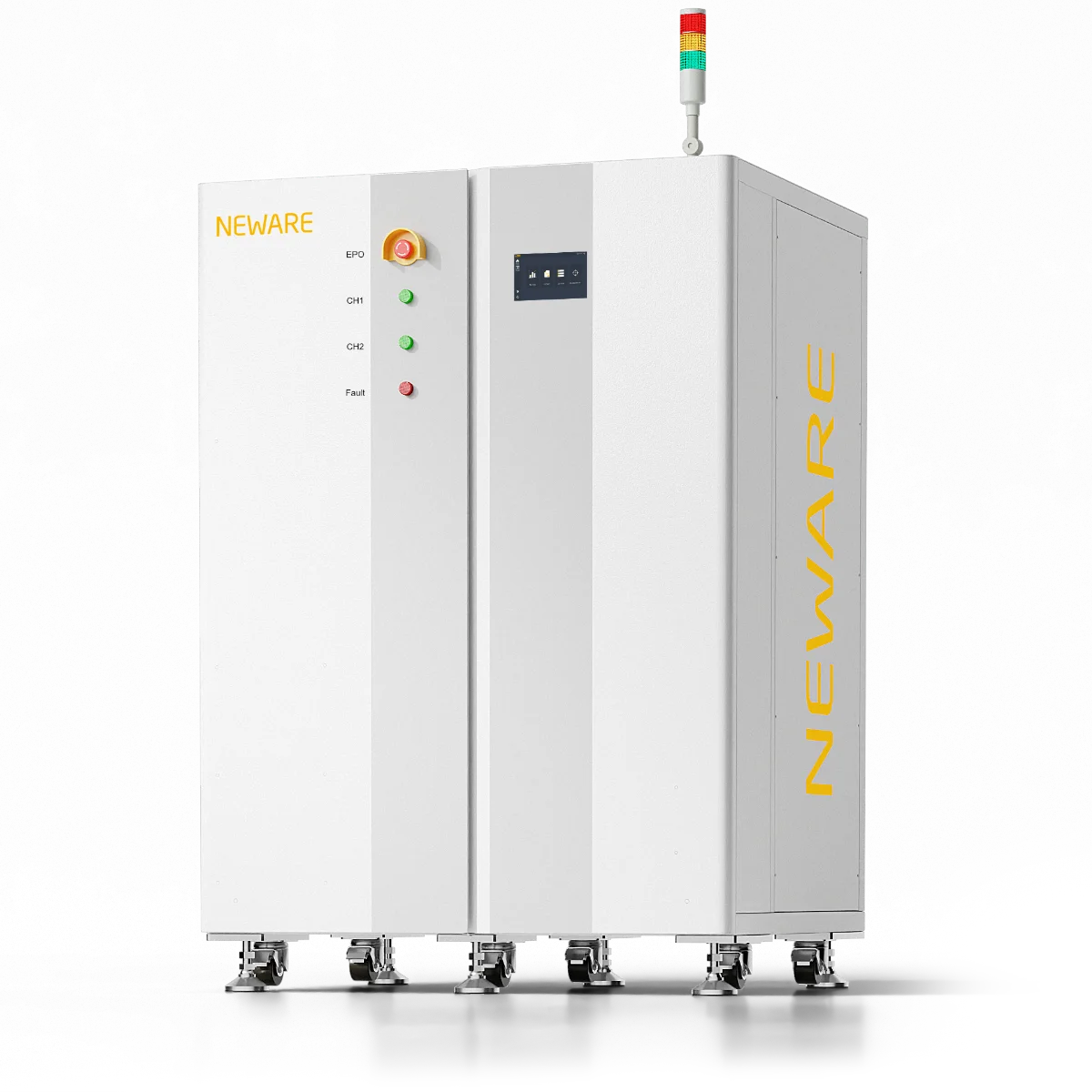

HOME 테스트 설비 CE-6000 시리즈

제품 특징

기술 사양

출력 유닛 모듈화
현상을 유지하면서 닥쳐올 변화에 적절히 대처합니다.

±0.02% F.S.
전압 정밀도
±0.02% F.S.
±0.05% F.S.
전류 정밀도
±0.05% F.S.
100Hz
데이터 수집 빈도
100Hz
100ms
최소 펄스 폭
100ms
≤3ms
전류 응답 시간
(10% F.S. ~ 90% F.S.)
≤3ms
≤10ms
전류 전환 시간
(-90% F.S. ~ 90% F.S.)
≤10ms

AC/DC 및 DC/DC 2단의 고주파 분리식 모듈화 디자인을 이용하여 저온 마전 및 고성능과 다중 채널의 24비트 모듈러스 변환 칩과 결합해 안정도가 기존 설비보다 높습니다.


PowerVoltageCurrent
100kW500V200A
150kW750V200A
300kW1000V300A

*다른 모델은 전압, 전류 및 전력 요구 사항(200V ~ 1000V, 100A ~ 1000A)에 따라 맞춤 제작할 수 있습니다.


유연한 병렬 연결은 아주 간단하고 편리합니다.

채널의 자유적 병렬 및 분할 기능은 각종 전력의 배터리 테스트를 제공하고 모듈 병렬 기능은 고전류 배터리 모듈 테스트를 제공 할 수 있습니다.

CE-6000 팩 테스트 시스템을 위한 유연하고 간단하며 효율적인 병렬 방식 NEWARE

전출력 에너지 회수,
에너지 절약은 여러 방면에서 적용됩니다.

94%
회수 효율 (Max)
94%

배터리 방전으로 생긴 에너지를 회수하여 다른 채널에 배터리를 공급하거나 내부로 회수될  수 있습니다.

강한 프로그래밍 능력으로
다양한 테스트 요구 만족시킵니다.

설비 기능이 전면적이며 BMS 적응성이 다양적이고 요구를 충분히 만족시킬 수 있다.

DBC 세팅 기능
정전류 정전압/충방전 테스트
100ms 펄스 폭
작업조건시험
0V까지 방전 테스트* <span>*</span>
DBC 세팅 기능
정전류 정전압/충방전 테스트
100ms 펄스 폭
작업조건시험
0V까지 방전 테스트* *
서로 다른 프로토콜의 배터리 팩에 해당하는 DBC 프로토콜 파일을 편집하면 통신이 가능합니다.
정전류를 지정된 전압으로 충전/방전한 후 정전압 모드로 원활하게 전환하고 배터리를 충전해 주고 전환 과정은 스파이크 없이 손조롭습니다.
전류/전력의 급격한 변화에 따른 배터리의 성능을 검증합니다.
최대 100만 줄의 변화 데이터 로딩이 가능합니다.
안전 테스트, 파괴 테스트 등에 적용합니다.
*이 기능은 옵션입니다

다채로운 외부 보조,
다차원 검사 환경을 구축합니다.

보조 전압, 보조 온도, 고온 및 저온 환경 테스트 박스 등 통합 외부 보조 장비는 종합적  작업 상태 시뮬레이션을을 수행하여 배터리 양산 테스트를 위한 다차원 및 정량적 검출 지원을 제공합니다.

광범위한 외부 디바이스. 다차원 테스트 환경 구축. CE-6000 PackTesting 시스템용 NEWARE

끊임없는 안전 보호

  • 전력망 과/부족전압 보호

  • 교류 단락 결상 보호

  • 출력 과압/과류 보호

  • 과열 보호

  • 개방 회로/단락 보호

  • 비상정지보호

  • 자체 검사 보호

  • 채널 다중 전압 보호

  • 직류극성반접보호

  • 장치 전원 차단 보호

  • 전력망 전압 상순, 주파수 적응

  • 전압, 전류 보호값 설정 가능

  • 보호 일지 추적 가능

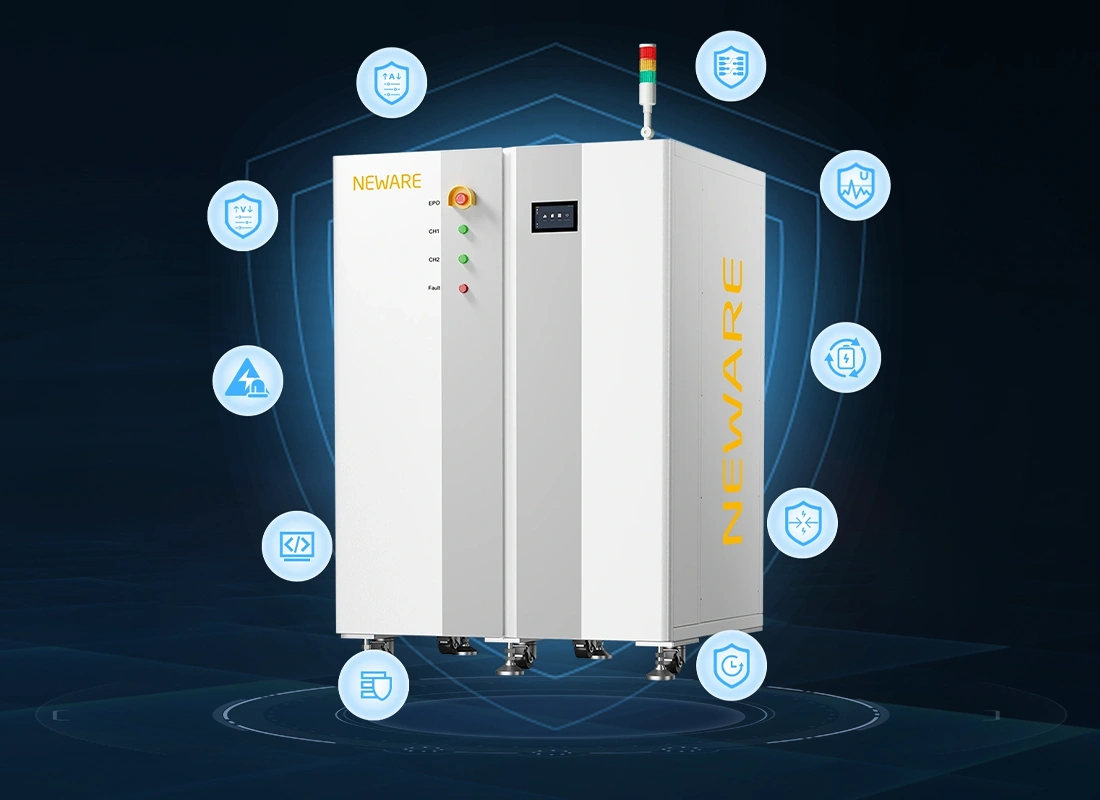

neware CE-6000 packTesting System-00112

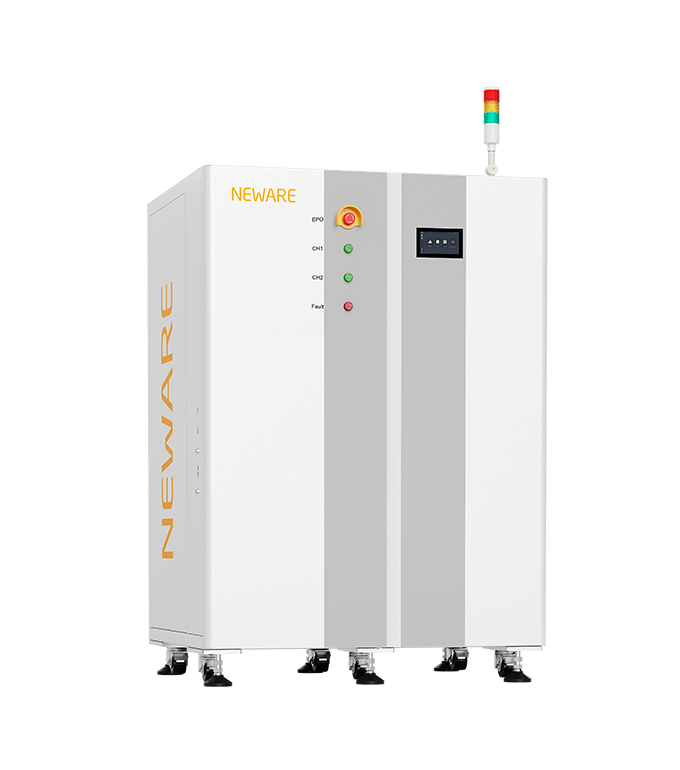

제품의 기술 사양서

제품명 CE-6000 Pack 검측 시스템
모델 CE-6004n-1000V300A-IG
Voltage
Outputrange \ Charge 0V～1000V
Outputrange \ Discharge 30V～1000V
Min discharge voltage 30V
Accuracy ±0.02% of F.S.
Resolution 24bit
Current
Outputrange 1.5A～300A
Accuracy(independent range) ±0.05% of F.S.
CV cut-off current 300mA
Resolution 24bit
Power
Single channel output power 300kW
Whole machine output power 1200kW
Time
Currentresponse time ≤5ms
Current conversion time ≤10ms
Min. step time 0.1s
더 자세한 내용을 위해 NEWARE 제품 기술 사양서를 다운로드하세요.
모델 CE-6004n-500V200A-IG
Voltage
Outputrange \ Charge 0V～500V
Outputrange \ Discharge 10V～500V
Min discharge voltage 10V
Accuracy ±0.02% of F.S.
Resolution 24bit
Current
Outputrange 1A～200A
Accuracy(independent range) ±0.05% of F.S.
CV cut-off current 200mA
Resolution 24bit
Power
Single channel output power 100kW
Whole machine output power 400kW
Time
Currentresponse time ≤5ms
Current conversion time ≤10ms
Min. step time 0.1s
더 자세한 내용을 위해 NEWARE 제품 기술 사양서를 다운로드하세요.
모델 CE-6004n-750V250A-IG
Voltage
Outputrange \ Charge 0V～750V
Outputrange \ Discharge 10V～750V
Min discharge voltage 10V
Accuracy ±0.02% of F.S.
Resolution 24bit
Current
Outputrange 1.25A～250A
Accuracy(independent range) ±0.05% of F.S.
CV cut-off current 250mA
Resolution 24bit
Power
Single channel output power 187.5kW
Whole machine output power 750kW
Time
Currentresponse time ≤5ms
Current conversion time ≤10ms
Min. step time 0.1s
더 자세한 내용을 위해 NEWARE 제품 기술 사양서를 다운로드하세요.
