최고의 품질로 셀 테스트를 진행합니다. 타협하지 않는 품질의 셀 테스트를 위한 CE-6000 셀 테스트 시스템은 저온 편차와 고성능 멀티채널 24비트 아날로그-디지털 컨버터 칩이 결합된 AC/DC 및 DC/DC 2단계 고주파 절연 모듈식 설계로 기존 설비보다 정상 상태 정확도가 더 높습니다.
제품 특징
전압 정밀도
±0.05% F.S.
전류 정밀도
±0.05% F.S.
데이터 수집 빈도
100Hz
최소 펄스 폭
20ms
전류 응답 시간
≤2ms
전류 변환 시간
≤5ms
AC/DC 및 DC/DC 2단의 고주파 분리식 모듈화 설계를를 이용하여 저온 마전 및 고성능과 다중 채널의 24비트 모듈러스 변환 칩과 결합해 안정도가 기존 장비보다 높습니다.
| 전압 | 전류 | ||||
| 5V / 6V | 75A | 150A | 300A | 600A | 1200A |
*전압 및 전류 요구 사항에 따라 다른 모델을 사용자 지정할 수 있습니다.
채널의 자유적 병렬 및 분할 기능은 각종 전력의 배터리 테스트를 제공하고 모듈 병렬 기능은 고전류 배터리 모듈 테스트를 제공할 수 있습니다.
회수 효율 (Max)
75%
배터리 방전으로 생긴 에너지를 회수하여 다른 채널에 배터리를 공급하거나 내부로 회수될 수 있습니다.

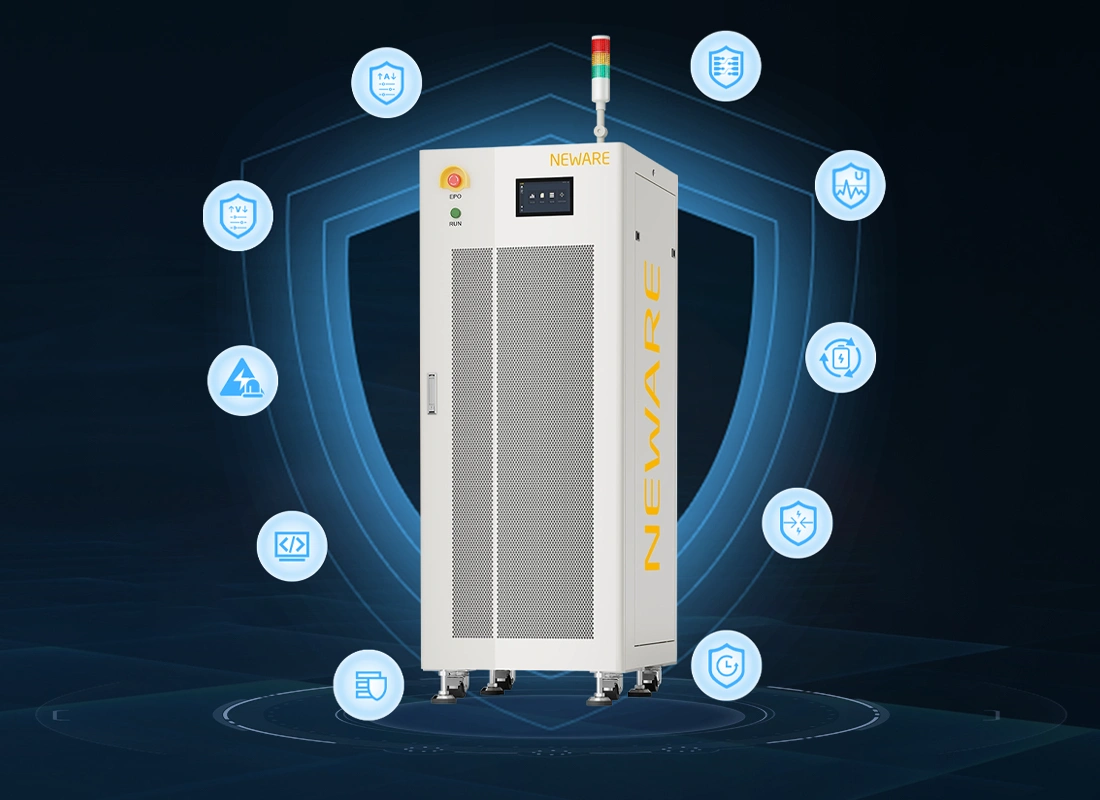

설비 기능이 전면적이며 BMS 적응성이 다양적이고 요구를 충분히 만족시킬 수 있다.
전력망 과/부족전압 보호
교류 단락 결상 보호
출력 과압/과류 보호
과열 보호
개방 회로/단락 보호
비상정지보호
자체 검사 보호
채널 다중 전압 보호
직류 극성반접보호
장치 전원 차단 보호
전력망 전압 상순, 주파수 적응
전압, 전류 보호값 설정 가능
보호 일지 추적 가능
보조 전압, 보조 온도, 고온 및 저온 환경 테스트 박스 등 통합 외부 보조 장비는 종합적 작업 상태 시뮬레이션을을 수행하여 배터리 양산 테스트를 위한 다차원 및 정량적 검출 지원을 제공합니다.
전압·전류 정밀도: ±0.05% F.S.
데이터 수집 빈도: 10Hz
채널 수: 160CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 32℉≤60min
(25℃~0℃≤60min)
온도 범위: 32℉~140℉(0℃~60℃)
환경 공기 온도: 41℉~86℉(5℃~30℃)
온도 변동폭: ≤1.8℉(1℃)(무부하 및 안정적 온도)
냉각 시간: ≤40min(77℉→32℉)(25℃→0℃)
가열 시간: ≤30min(77℉→140℉)(0℃→60℃)
온도 편차: ±3.6℉(±2.0℃)(무부하 및 안정적 온도)
