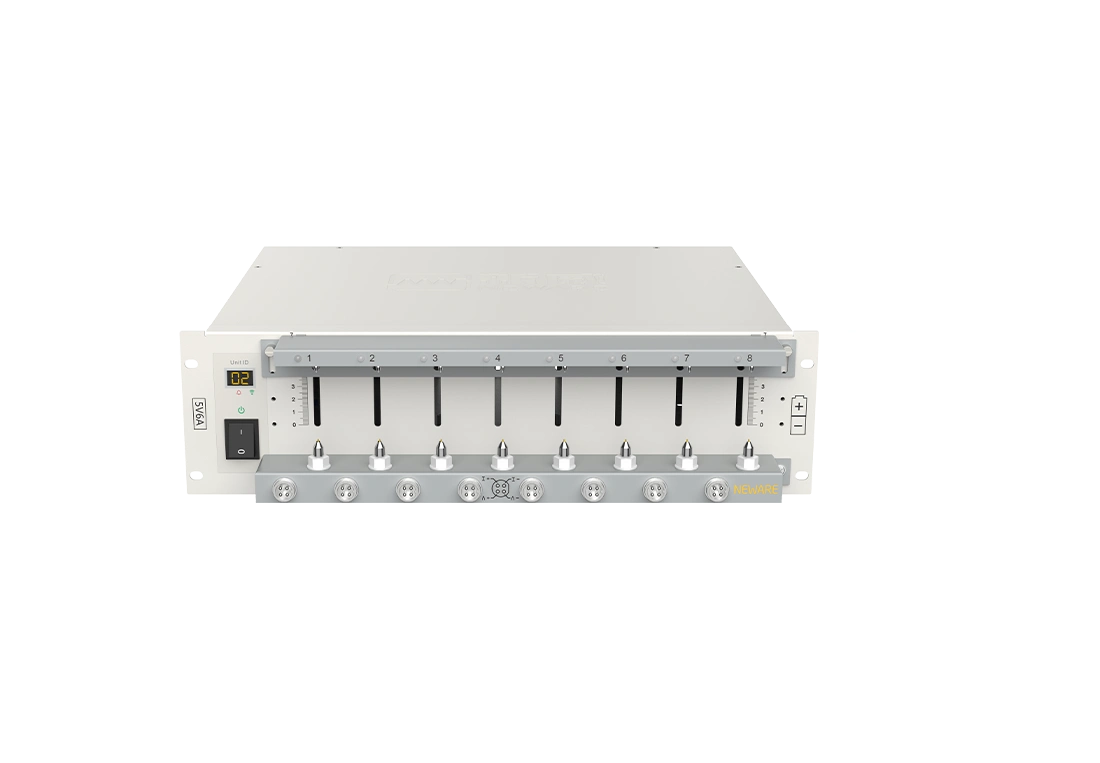

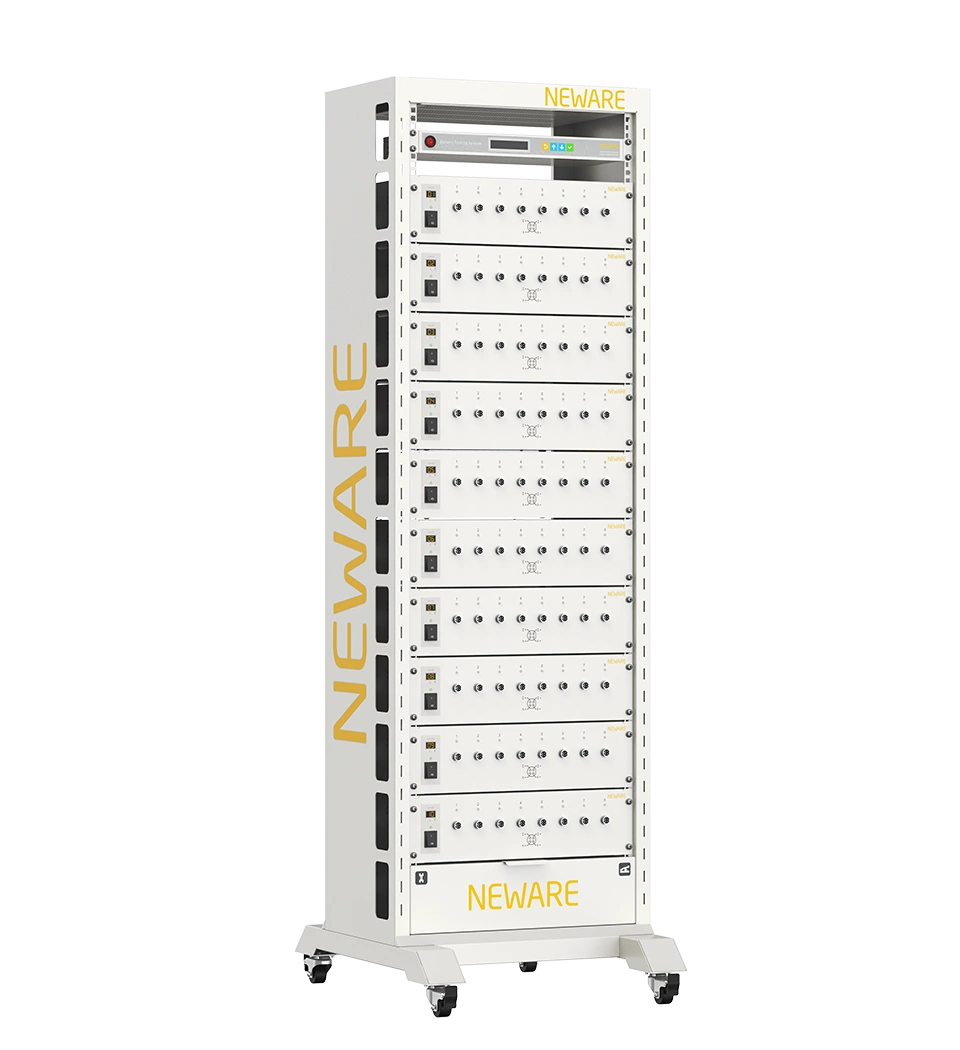

고도로 정확한 4범위 테스터, 세부 사실주의의 대가. CT - 4008Q - 5V6A - S1은 모듈식 설계를 채택하며 각 유닛이 8채널을 가지고 있습니다. 각 채널은 독립적으로 데이터를 수집하고 최대 254줄까지 지원하는 프로그램을 작성할 수 있습니다.
제품 특징
기술 사양
전압·전류 정밀도
±0.02% F.S.
데이터 수집 빈도
10Hz
샘플링 시간
100ms
전류 응답 시간
(10% F.S. ~ 90% F.S.)
≤1.5ms
최소 펄스 폭
최소 펄스 폭
오프라인 테스트
1GB
안정적인 성능 파라미터를 통해 정확하고 믿음직한 테스트 데이터를 보장합니다. 이와 동시에 제품은 각 유닛에 8개의 채널이 있는 모듈식 설계를 채택하여 독립적으로 데이터 수집 및 프로그래밍을 진행할 수 있고 최대 254줄을 편집 가능합니다.
| 전압 & 전류 | 레인지 / 전류 | |||
| 레인지 1 | 레인지 2 | 레인지 3 | 레인지 4 | |
| 5V6A | 0.5mA ~ 100mA | 100mA ~ 500mA | 500mA ~ 3A | 3A ~ 6A |
*전압 및 전류 요구 사항에 따라 다른 모델을 사용자 지정할 수 있습니다.

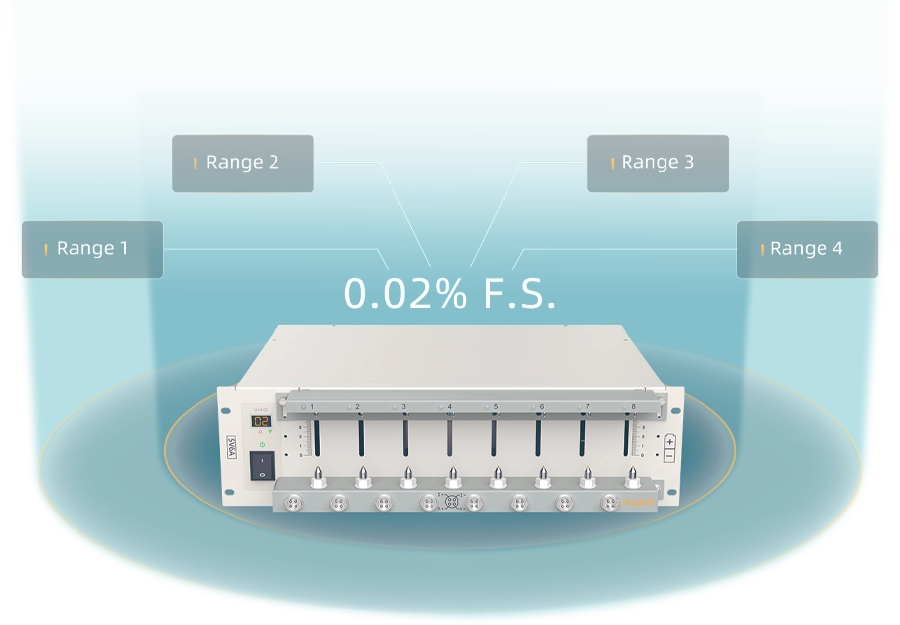

0.5mA ~ 100mA、100mA ~ 500mA、500mA ~ 3A、3A ~ 6A의 전류 범위를 선택하여 작은 범위에서 작은 전류의 제어 가능한 정확도를 구현할 수 있습니다.
![[b]4가지 테스트 범위로 장확성을 보장합니다.CT-4008Q-5V6A-S1 NEWARE](https://www.neware-usa.com/uploadfile/2023/0613/a3301942ecea3.webp)

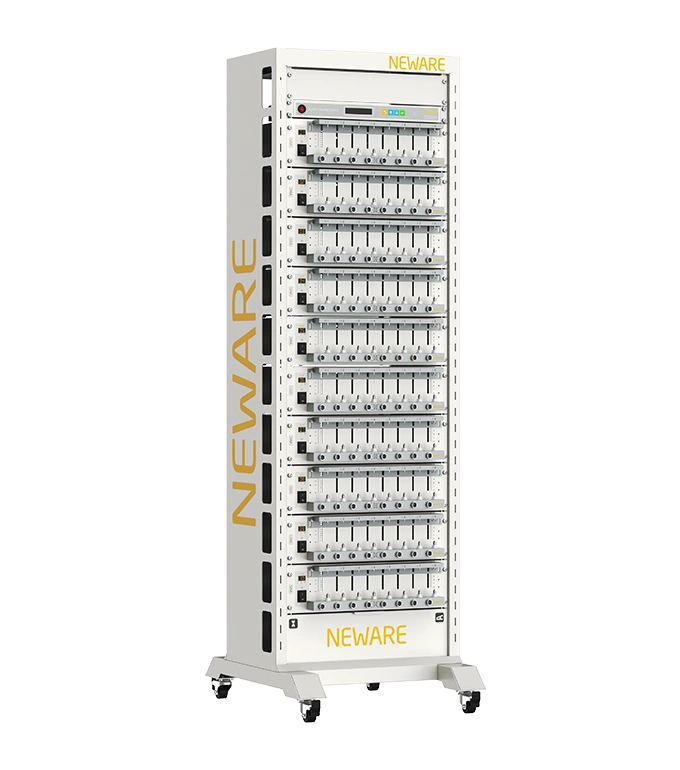

3U*의 높이에 얇은 설비 본체로 최소한의 공간을 차지하면서도 다양한 테스트 기능을 제공합니다. 여러 설비를 갠트리에 조립할 수 있어 보관이 편리하고 여러 가지의 배터리 테스트 요구사항을 민족할 수 있습니다.
*1U=1.75인치 =4.445cm"
사이클 수명 테스트
레이트 충전/방전 테스트
펄스 시뮬레이션 테스트
GITT 테스트
DCIR 테스트
dQ/dV 곡선
dQ/dV 미분 용량 곡선 분석 기능을 갖추고 있으며 배터리에 대한 복잡한 테트스 요구사항을 위해 개발됩니다.
![[b]다중 테스트 모드, 하나의 설비로 무한한 기능을 구현합니다.CT-4008Q-5V6A-S1 NEWARE](https://www.neware-usa.com/uploadfile/2023/0526/d6ed1eb6ec774b5.webp)

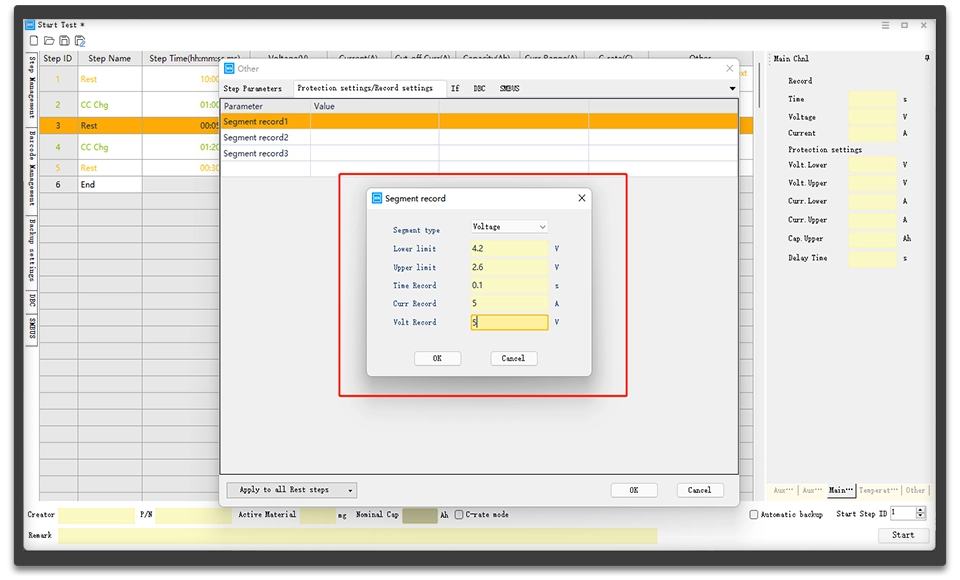

소프트웨어는 전면적이며 여러 가지의 작업스텝 설정, 데이터 기록 및 저장 등 다양한 기능을 갖추고 있습니다.
전원 차단 데이터 보호
오프라인 테스트 기능
전압 상한 설정
전압 하한 설정
전류 상한 설정
전류 하한 설정
용량 상한 설정
지연 시간 설정
보조 전압, 보조 온도, 고온 및 저온 환경 테스트 박스 등 통합 외부 보조 장비는 종합적 작업 상태 시뮬레이션을을 수행하여 배터리 양산 테스트를 위한 다차원 및 정량적 검출 지원을 제공합니다.
![[w]다채로운 외부 보조, 다차원 검사 환경을 구축합니다.CT-4008Q-5V6A-S1 NEWARE](https://www.neware-usa.com/uploadfile/2023/0525/b2bc58de1f093dc.webp)
| 제품명 | CT-4000 배터리 검측 시스템 |
|---|---|
| 전압 | |
| CV 출력 범위 | 10mV~5V |
| 최소 출력 전압 | 범용 홀더용 1V, 2m 케이블용 1.5V |
| 정밀도 | ± 0.02% of F.S. |
| 안정성 | ± 0.02% of F.S. |
| 전류 | |
| 출력 범위/채널 | 레인지1: 0.2mA-100mA 레인지2: 100mA-500mA 레인지3: 500mA-3A 레인지4: 3A-6A |
| 정밀도 | ± 0.02% of F.S. |
| CV 컷오프 전류 | 레인지1：0.1mA 레인지2：0.5mA 레인지3：3mA 레인지4：6mA |
| 안정성 | ± 0.02% of F.S. |
| 전력 | |
| 출력 전력/채널 | 30W |
| 안정성 | ± 0.02% of F.S. |
| 시간 | |
| 전류 응답 시간 | <1.5ms (10%F.S. ~ 90%F.S.) |
| 작업 스텝 시간 | ≤(365*24)h/스텝 시간 포맷-00：00：00.000(h、m、s、ms) |
전압·전류 정밀도: ±0.05% F.S.
데이터 수집 빈도: 10Hz
채널 수: 160CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 32℉≤60min
(25℃~0℃≤60min)
온도 범위: 32℉~140℉(0℃~60℃)
환경 공기 온도: 41℉~86℉(5℃~30℃)
온도 변동폭: ≤1.8℉(1℃)(무부하 및 안정적 온도)
냉각 시간: ≤40min(77℉→32℉)(25℃→0℃)
가열 시간: ≤30min(77℉→140℉)(0℃→60℃)
온도 편차: ±3.6℉(±2.0℃)(무부하 및 안정적 온도)
