4가지 테스트 범위를 갖추는 고정밀 테스트 설비로서 디테일을 중요시합니다.
| 전압 & 전류 | 레인지 / 전류 | |||
| 레인지 1 | 레인지 2 | 레인지 3 | 레인지 4 | |
| 5V6A | 0.5mA ~ 100mA | 100mA ~ 500mA | 500mA ~ 3A | 3A ~ 6A |
*전압 및 전류 요구 사항에 따라 다른 모델을 사용자 지정할 수 있습니다.
* 이 제품 모델은 업데이트되었습니다. 자세한 내용은 CT/CE-4000 시리즈을 참조하시거나 판매 전문가에게 문의하십시오.
제품 특징
기술 사양
전압·전류 정밀도
±0.02% F.S.
데이터 수집 빈도
10Hz
샘플링 시간
100ms
전류 응답 시간
(10% F.S. ~ 90% F.S.)
≤1.5ms
최소 펄스 폭
500ms
오프라인 테스트
1GB
안정적인 성능 파라미터를 통해 정확하고 믿음직한 테스트 데이터를 보장합니다. 이와 동시에 제품은 각 유닛에 8개의 채널이 있는 모듈식 설계를 채택하여 독립적으로 데이터 수집 및 프로그래밍을 진행할 수 있고 최대 254줄을 편집 가능합니다.

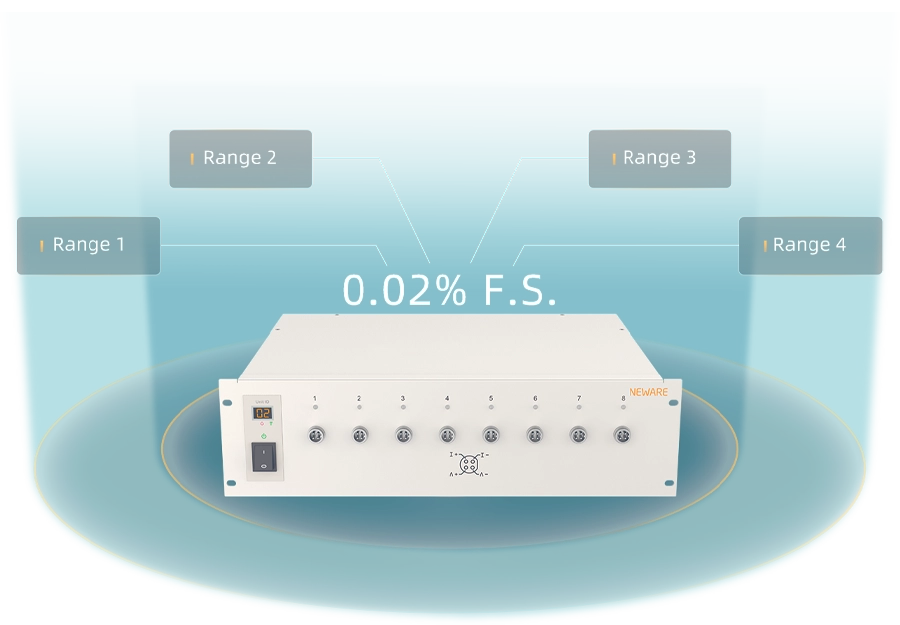

0.5mA ~ 100mA、100mA ~ 500mA、500mA ~ 3A、3A ~ 6A의 전류 범위를 선택하여 작은 범위에서 작은 전류의 제어 가능한 정확도를 구현할 수 있습니다.
![[b]4가지 테스트 범위로 장확성을 보장합니다.CT-4008Q-5V6A-164 NEWARE](https://www.neware-usa.com/uploadfile/2023/0616/4c1dbf51510aecb.webp)

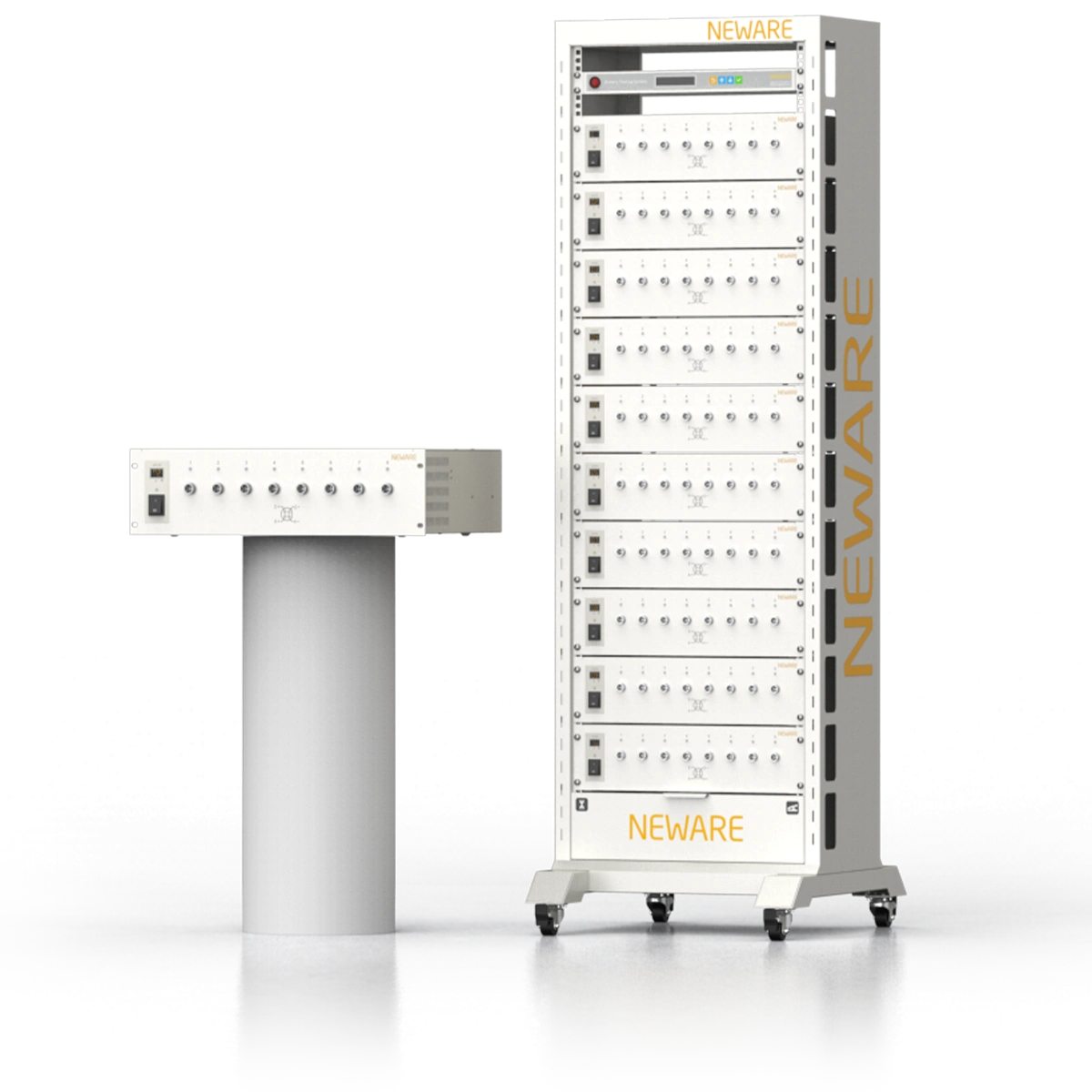

3U*의 높이에 얇은 설비 본체로 최소한의 공간을 차지하면서도 다양한 테스트 기능을
제공합니다. 여러 설비를 갠트리에 조립할 수 있어 보관이 편리하고 여러 가지의 배터리
테스트 요구사항을 민족할 수 있습니다.
*1U=1.75인치 =4.445cm"
사이클 수명 테스트
레이트 충전/방전 테스트
펄스 시뮬레이션 테스트
GITT 테스트
DCIR 테스트
dQ/dV 곡선
dQ/dV 미분 용량 곡선 분석 기능을 갖추고 있으며 배터리에 대한 복잡한 테트스 요구사항을 위해 개발됩니다.
![[b]다중 테스트 모드, 하나의 설비로 무한한 기능을 구현합니다.CT-4008Q-5V6A-164 NEWARE](https://www.neware-usa.com/uploadfile/2023/0526/d6ed1eb6ec774b5.webp)
소프트웨어는 전면적이며 여러 가지의 작업스텝 설정, 데이터 기록 및 저장 등 다양한 기능을 갖추고 있습니다.
● 전원 차단 데이터 보호
● 오프라인 테스트 기능
● 전압 상한 설정
● 전압 하한 설정
● 전류 상한 설정
● 전류 하한 설정
● 용량 상한 설정
● 지연 시간 설정
![[w]끊임없는 안전 보호.CT-4008Q-5V6A-164 NEWARE](https://www.neware-usa.com/uploadfile/2023/0616/eca26dffd6f8843.webp)
보조 전압, 보조 온도, 고온 및 저온 환경 테스트 박스 등 통합 외부 보조 장비는 종합적 작업 상태 시뮬레이션을을 수행하여 배터리 양산 테스트를 위한 다차원 및 정량적 검출 지원을 제공합니다.
![[w]다채로운 외부 보조, 다차원 검사 환경을 구축합니다.CT-4008Q-5V6A-164 NEWARE](https://www.neware-usa.com/uploadfile/2023/0525/b2bc58de1f093dc.webp)
| 제품명 | CT-4000 배터리 검측 시스템 |
|---|---|
| 전압 | |
| CV 출력 범위 | 10mV~5V |
| 최소 출력 전압 | 범용 홀더용 1V, 2m 케이블용 1.5V |
| 정밀도 | ± 0.02% of F.S. |
| 안정성 | ± 0.02% of F.S. |
| 전류 | |
| 출력 범위/채널 | 레인지1: 0.2mA-100mA 레인지2: 100mA-500mA 레인지3: 500mA-3A 레인지4: 3A-6A |
| 정밀도 | ± 0.02% of F.S. |
| CV 컷오프 전류 | 레인지1：0.1mA 레인지2：0.5mA 레인지3：3mA 레인지4：6mA |
| 안정성 | ± 0.02% of F.S. |
| 전력 | |
| 출력 전력/채널 | 30W |
| 안정성 | ± 0.02% of F.S. |
| 시간 | |
| 전류 응답 시간 | <1.5ms (10%F.S. ~ 90%F.S.) |
| 작업 스텝 시간 | ≤(365*24)h/스텝 시간 포맷-00：00：00.000(h、m、s、ms) |
전압·전류 정밀도: ±0.05% F.S.
데이터 수집 빈도: 10Hz
채널 수: 160CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 32℉≤60min
(25℃~0℃≤60min)
온도 범위: 32℉~140℉(0℃~60℃)
환경 공기 온도: 41℉~86℉(5℃~30℃)
온도 변동폭: ≤1.8℉(1℃)(무부하 및 안정적 온도)
냉각 시간: ≤40min(77℉→32℉)(25℃→0℃)
가열 시간: ≤30min(77℉→140℉)(0℃→60℃)
온도 편차: ±3.6℉(±2.0℃)(무부하 및 안정적 온도)
