코인 셀, 슈퍼커패시터, 3전극 시스템 등 테스트를 위한 개발된 제품입니다.
| CTE-8000 | 5V | 100A | 200A | 300A | 500A | 600A |
| CT-8000 | 5V | 100mA | 30A | 50A | 100A | 200A |
| 300A | 500A | 600A | 800A | 1000A |
*CTE-8000：E는 에너지 피드백 기능을 나타냅니다.
*전압 및 전류 요구 사항에 따라 다른 모델을 사용자 지정할 수 있습니다.
* 이 제품 모델은 업데이트되었습니다. 자세한 내용은 CT/CE-8000 시리즈을 참조하시거나 판매 전문가에게 문의하십시오.
제품 특징
전압 정밀도
±0.01% F.S.
전류 정밀도
±0.01% F.S.
데이터 수집 빈도
100Hz
전류 응답 시간
≤1ms
최소 펄스 폭
500ms
오프라인 테스트
1GB/CH
안정적인 성능 파라미터를 통해 정확하고 믿음직한 테스트 데이터를 보장합니다. 이와 동시에 제품은 각 유닛에 8개의 채널이 있는 모듈식 설계를 채택하여 독립적으로 데이터 수집 및 프로그래밍을 진행할 수 있고 최대 254줄을 편집 가능합니다.

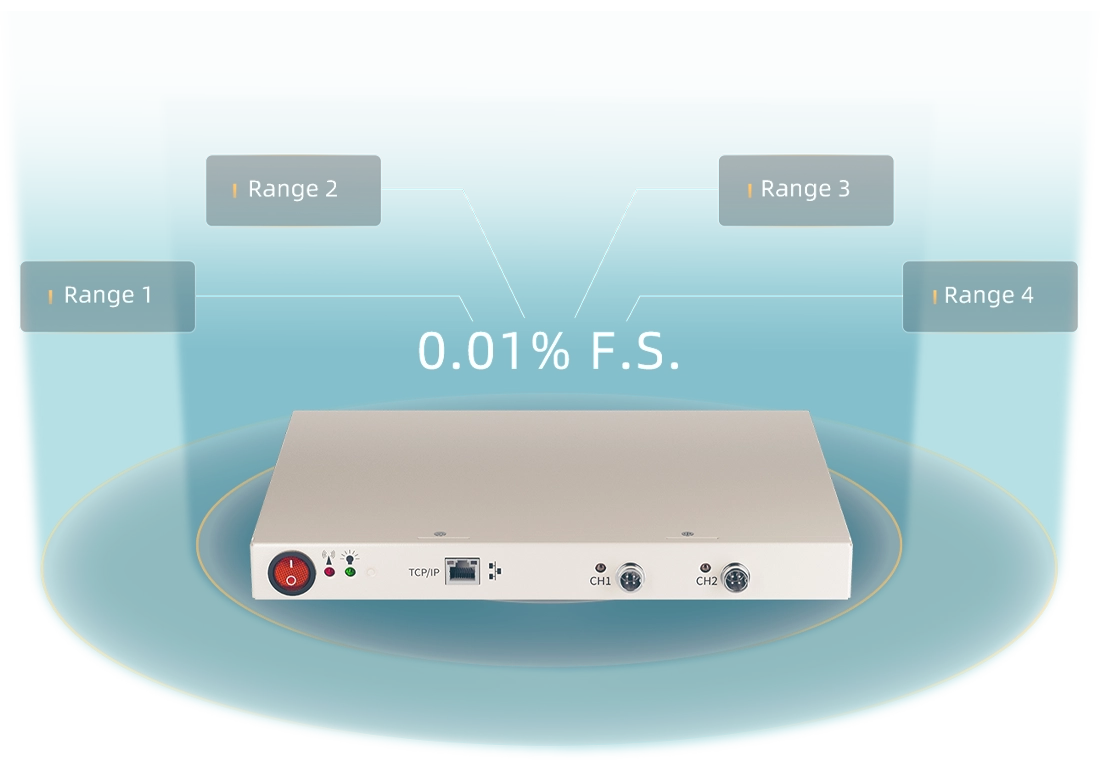

0.5μA ~ 0.1mA, 0.1mA ~ 1mA, 1mA ~ 10mA, 10mA ~ 100mA의 전류 범위를 선택하여 작은 범위에서 작은 전류의 제어 가능한 정확도를 구현할 수 있습니다.
![[b] 4-레인지 전환, 정확도 지정.CT-8002Q-5V100mA NEWARE](https://www.neware-usa.com/uploadfile/2023/0817/38fe282302bf554.webp)
● 전원 차단 데이터 보호
● 오프라인 테스트 기능
● 전압 상한 설정
● 전압 하한 설정
● 전류 상한 설정
● 전류 하한 설정
● 용량 상한 설정
● 지연 시간 설정
![[w]안전 보호에 대한 끊임없는 노력.CT-8002Q-5V100mA NEWARE](https://www.neware-usa.com/uploadfile/2023/0817/c974383137fb383.webp)

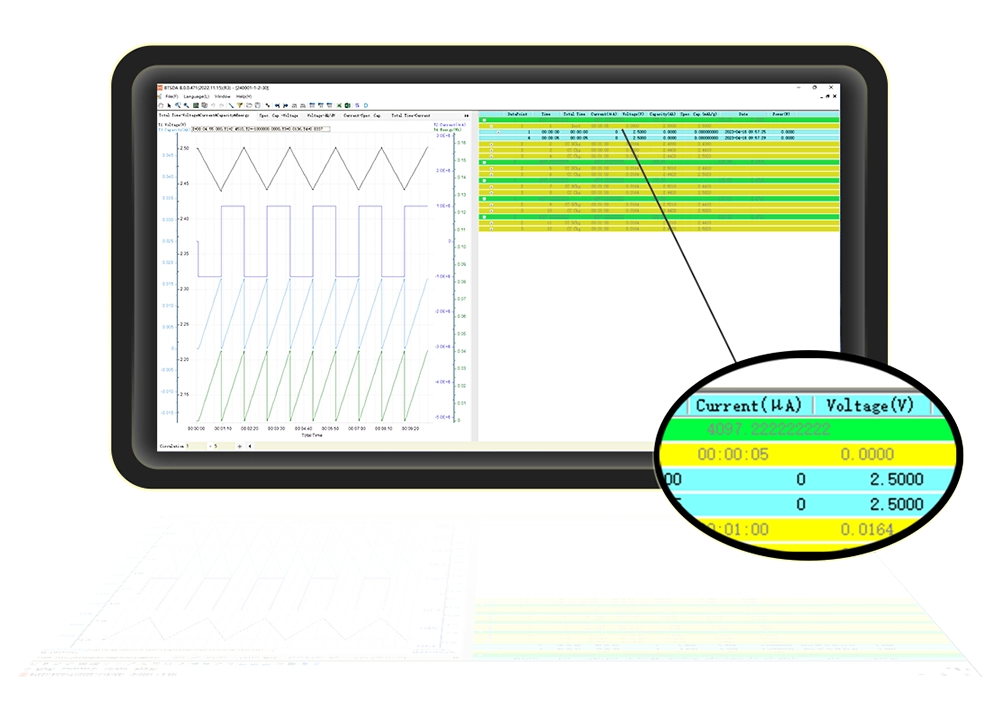

μA 수준의 전류로 인한 섬세한 측정을 통해 테스트의 본질을 밝혀냅니다.
![[b]작은 전류, 확대된 비전.CT-8002Q-5V100mA NEWARE](https://www.neware-usa.com/uploadfile/2023/0817/ceb4185603ce712.webp)
뉴웨어 5세대 테스트 시스템 아키텍처를 기반으로 사이클 수명 테스트, 레이트 충방전 테스트, 펄스 충방전 테스트, HPPC 등을 수행할 수 있습니다. 한편, 동적 출력이나 전류 파형에 의한 전기차의 실제 주행 도로 상황을 시뮬레이션 할 수 있습니다.
사이클 수명 테스트
레이트 충전/방전 테스트
펄스 시뮬레이션 테스트
HPPC
![[w]작업 시뮬레이션. 강화된 데이터 지원.CT-8002Q-5V100mA NEWARE](https://www.neware-usa.com/uploadfile/2023/0817/304250749a3c6.webp)
사이클 수명 테스트
레이트 충전/방전 테스트
펄스 시뮬레이션 테스트
GITT 테스트
DCIR 테스트
dQ/dV 곡선
dQ/dV 미분 용량 곡선 분석 기능을 갖추고 있으며 배터리에 대한 복잡한 테트스 요구사항을 위해 개발됩니다.
![[b] 다양한 테스트 모드. 하나의 설비, 무제한 기능.CT-8002Q-5V100mA NEWARE](https://www.neware-usa.com/uploadfile/2023/0817/0acf8d72e6bc333.webp)
소프트웨어는 전면적이며 여러 가지의 작업스텝 설정, 데이터 기록 및 저장 등 다양한 기능을 갖추고 있습니다.
보조 전압, 보조 온도, 고온 및 저온 환경 테스트 박스 등 통합 외부 보조 장비는 종합적 작업 상태 시뮬레이션을을 수행하여 배터리 양산 테스트를 위한 다차원 및 정량적 검출 지원을 제공합니다.
![[w]광범위한 외부 디바이스. 다차원 테스트 환경 조성.CT-8002Q-5V100mA NEWARE](https://www.neware-usa.com/uploadfile/2023/0525/b2bc58de1f093dc.webp)
전압·전류 정밀도: ±0.05% F.S.
샘플링 시간: 100ms
채널 수: 16CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 59℉≤60min
(25℃~15℃≤60min)
전압·전류 정밀도: ±0.05% F.S.
데이터 수집 빈도: 10Hz
채널 수: 160CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 32℉≤60min
(25℃~0℃≤60min)
전압·전류 정밀도: ±0.05% F.S.
샘플링 시간: 100ms
채널 수: 64CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 59℉≤60min
(25℃~15℃≤60min)
온도 범위: 32℉~140℉(0℃~60℃)
환경 공기 온도: 41℉~86℉(5℃~30℃)
온도 변동폭: ≤1.8℉(1℃)(무부하 및 안정적 온도)
냉각 시간: ≤40min(77℉→32℉)(25℃→0℃)
가열 시간: ≤30min(77℉→140℉)(0℃→60℃)
온도 편차: ±3.6℉(±2.0℃)(무부하 및 안정적 온도)
