충방전 테스트와 온도 테스트가 하나로 통합됩니다. WHW-25L-S-16CH는 첨단 프로세서와 강한 컴퓨팅 기능을 갖추고 있어 대규모 데이터와 복잡한 컴퓨팅 임무를 효율적으로 처리할 수 있습니다. 과학 연구, 데이터 분석, 인공지능, 딥러닝 애플리케이션 등 다양한 고성능 컴퓨팅 요구에 만족시킬 수 있으며 탁월한 성능을 보여줍니다.
제품 특징
기술 사양
전압·전류 정밀도
±0.05% F.S.
샘플링 시간
100ms
채널 수
64CH
온도 축정 범위&편차
32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간
77℉ ~ 140℉≤50min
(25℃ ~ 60℃)
냉각 시간
77℉ ~ 59℉≤60min
(25℃~15 ℃)
WHW-25L-S-16CH는 첨단 프로세서와 강한 컴퓨팅 기능을 갖추고 있어 대규모 데이터와 복잡한 컴퓨팅 임무를 효율적으로 처리할 수 있습니다. 과학 연구, 데이터 분석, 인공지능, 딥러닝 애플리케이션 등 다양한 고성능 컴퓨팅 요구에 만족시킬 수 있으며 탁월한 성능을 보여줍니다.
| 전압 & 전류 | 테스트 범위 / 전류 | ||
| 범위 1 | 범위 2 | 범위 3 | |
| 5V / 10V10mA | 5μA ~ 1mA | 1mA ~ 5mA | 5mA ~ 10mA |
| 5V / 10V20mA | 5μA ~ 1mA | 1mA ~ 10mA | 10mA ~ 20mA |
| 5V / 10V50mA | 5μA ~ 1mA | 1mA ~ 25mA | 25mA ~ 50mA |
*전압 및 전류에 대한 수요에 따라 맞춤 제작 가능합니다.

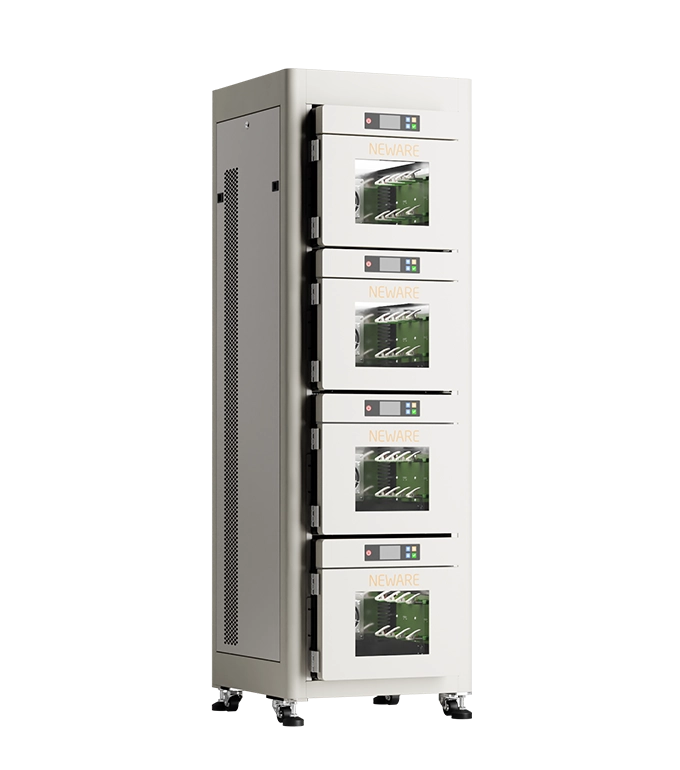

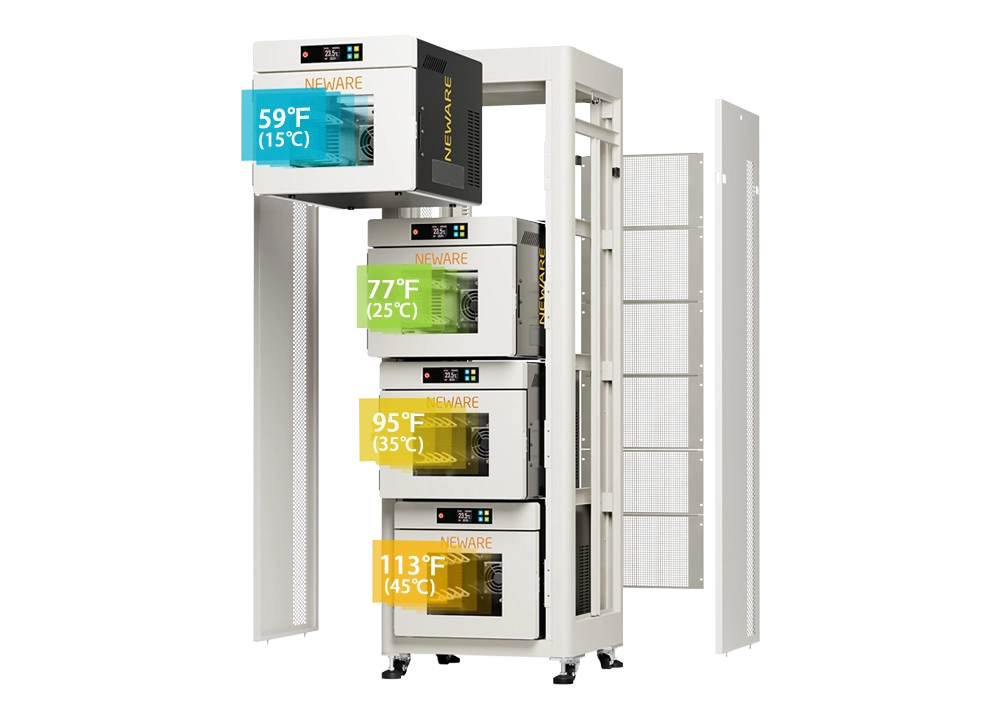

4대의 WHW-25L-S-16CH 설비로 조립되어 각 설비체는 독립적인 테스트를 가능하고 작동을 위한 다양한 프로그램 설정을 가능합니다.
![[w]4개의 독립적인 작동 구역으로 테스트의 잠재력을 발휘합니다.WHW-25L-S-16CH NEWARE](https://www.neware-usa.com/uploadfile/2023/0907/d55bcabb308ae8b.webp)

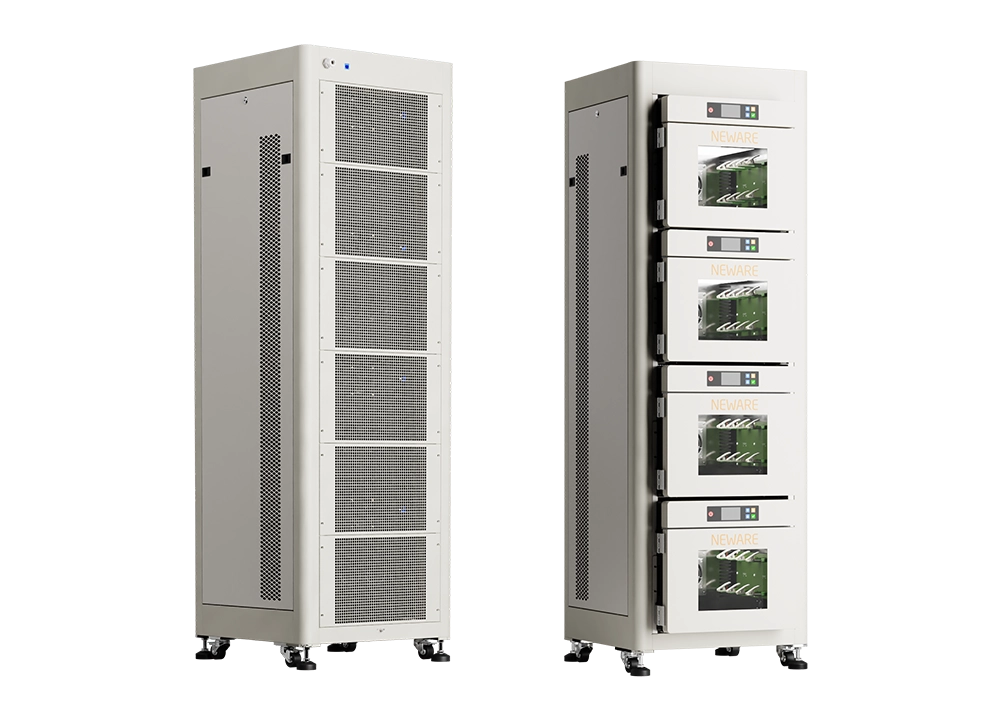

충·방전 감지 설비와 환경 시험챔버의 기능을 하나로 통합하고 공간 활용도를 극대화하고 설비 효율성을 향상시킵니다.
![[b]다양한 기능을 갖추고 복잡성을 단순화합니다.WHW-25L-S-16CH NEWARE](https://www.neware-usa.com/uploadfile/2023/0703/714ff1d2c873f5f.webp)

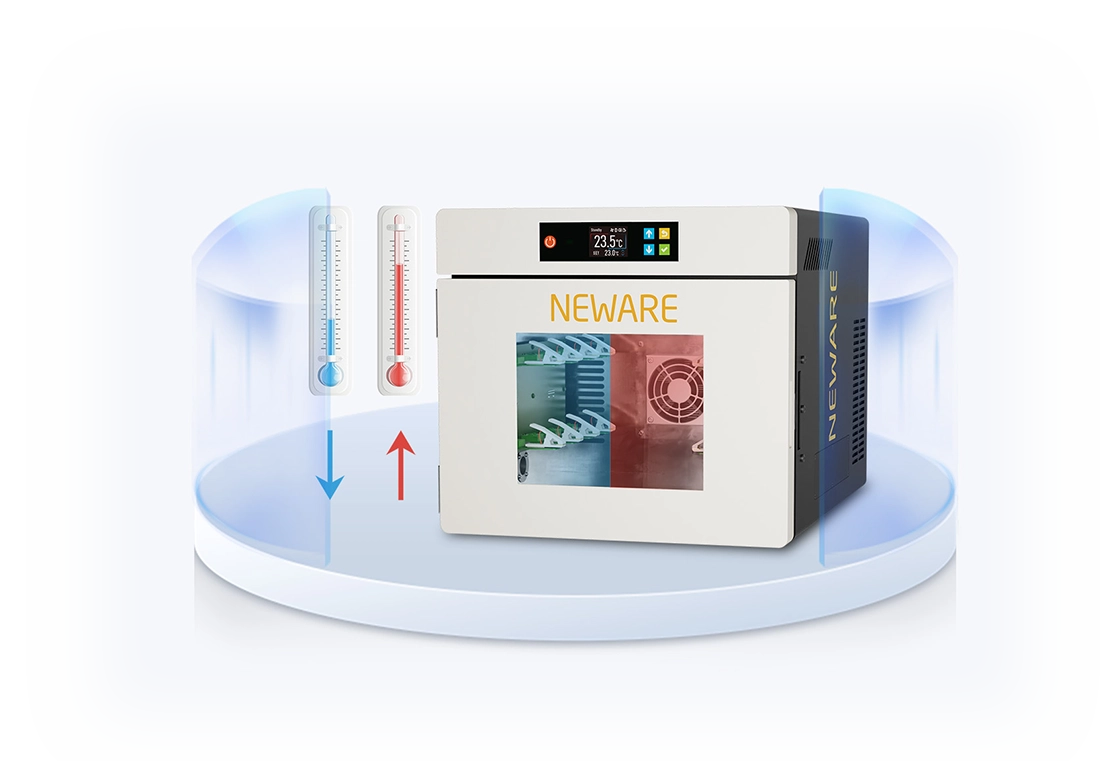

제어시스템은 뉴웨어가 자주적으로 개발한 퍼지 PID 알고리즘을 이용하여 온도값에 의거해 반도체 냉각(가열) 모듈의 출력을 자동으로 계산 및 제어하며 동적 균형을 유지합니다. 축류 팬은 큰 공기 배출구와 함께 공기를 고르게 순환시켜 균일하고 빠른 열 방출을 보장합니다.

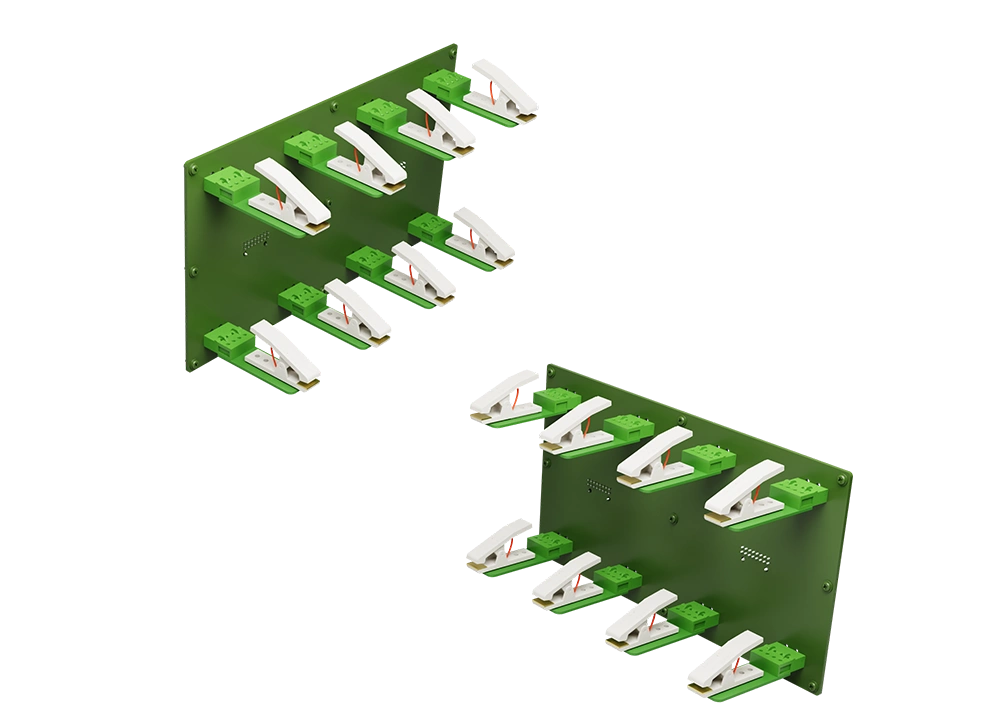

우수한 절연성 셀 트레이를 갖추고 있어 최대 64개 코인 셀을 수용합니다.
![[b]64개의 채널을 통해 깔끔하게 정리합니다. WHW-25L-S-16CH NEWARE](https://www.neware-usa.com/uploadfile/2023/0703/76bbfaa11ddf4cb.webp)

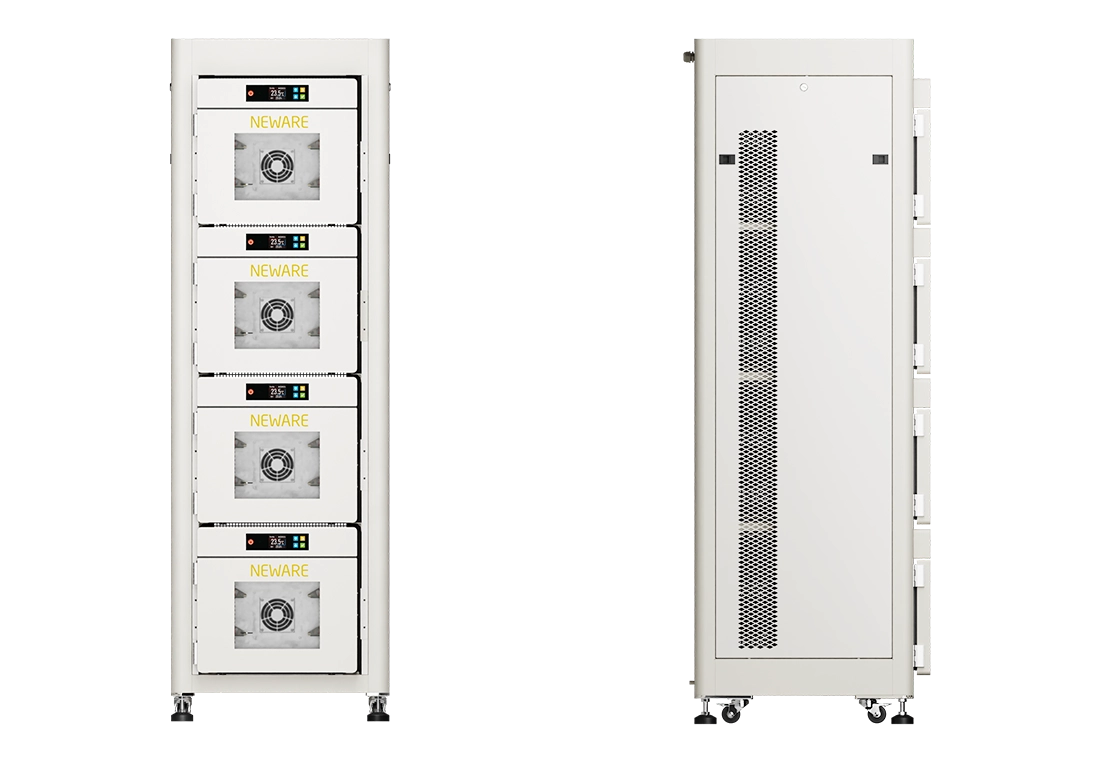

작은 외관은 소규모 개발 및 실험에 더 적합합니다. 25 x 4리터의 실용적인 부피에 0.5제곱미터 미만의 공간을 차지합니다. 더 많은 데스크톱 공간을 확보하고 챔버 내부의 실험 상황을 쉽게 파악할 수 있습니다.
![[w]크기는 작지만 용도가 다양합니다.WHW-25L-S-16CH NEWARE](https://www.neware-usa.com/uploadfile/2023/0703/88a50f7f4932ae7.webp)

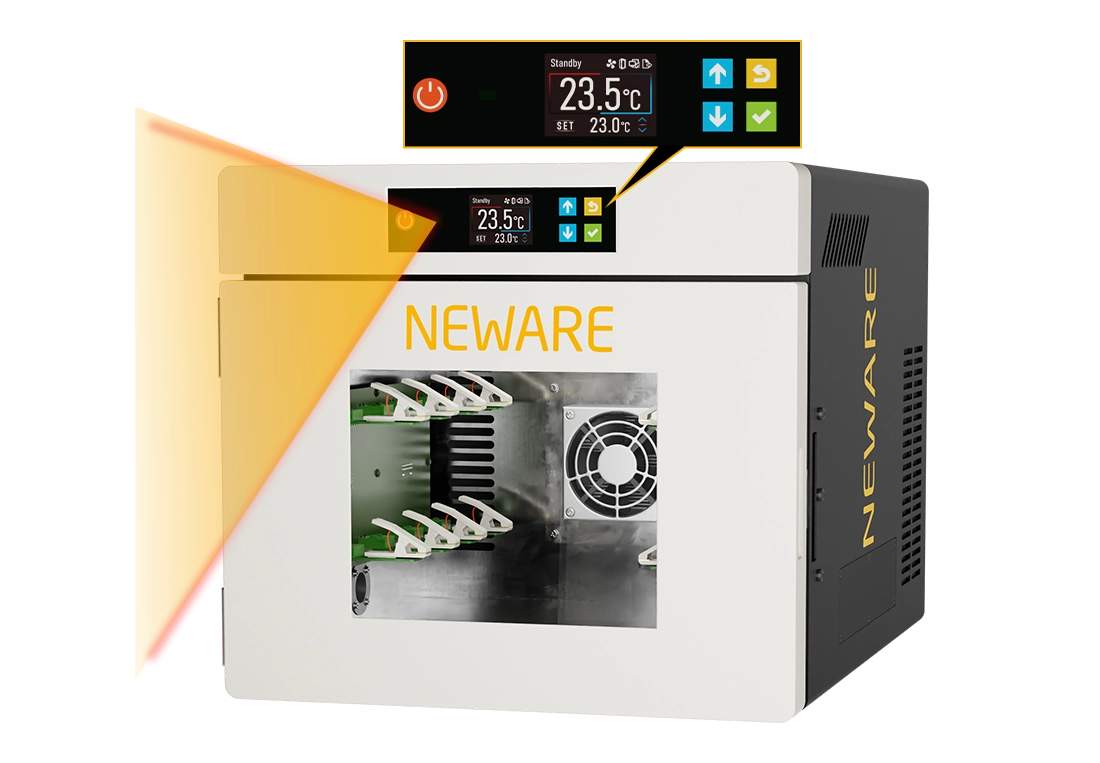

WHW-25L-S-16CH는 사용자의 느낌를 중요시하고 터치 액정 스크린이 장치되어 있습니다. 사용자에게 편리함을 가져올 수 있는 도형 인터페이스와 융통성 있는 옵션을 갖추고 있습니다. 1.5m 범위 내에서 적외선 인체 감지를 통한 자동 화면 웨이크업이 기능으로 사용자가 쉽게 설정하고 관리할 수 있습니다.
![[b]고화질 터치스크린으로 쉬운 조작될 수 있습니다.WHW-25L-S-16CH NEWARE](https://www.neware-usa.com/uploadfile/2023/0703/c05034e60807dfb.webp)
40mm 두께의 폴리우레탄 발포체로 내부 온도 보호 강화하며 보다 정확하고 신뢰할 수 있는 데이터를 보장합니다다.
![[w]디테일하게 온도 제어하고 <온도를 장시간 유지합니다. WHW-25L-S-16CH NEWARE](https://www.neware-usa.com/uploadfile/2023/0817/7e906b6a706d945.webp)
● 누전 보호
● 단락 보호
● 순환팬 작동 이상 보호
보조 전압, 보조 온도, 고온 및 저온 환경 테스트 박스 등 통합 외부 보조 장비는 종합적 작업 상태 시뮬레이션을을 수행하여 배터리 양산 테스트를 위한 다차원 및 정량적 검출 지원을 제공합니다.
![[w]다채로운 외부 보조, 다차원 검사 환경을 구축합니다.WHW-25L-S-16CH NEWARE](https://www.neware-usa.com/uploadfile/2023/0525/b2bc58de1f093dc.webp)
소프트웨어는 전면적이며 여러 가지의 작업스텝 설정, 데이터 기록 및 저장 등 다양한 기능을 갖추고 있습니다.
| 제품명 | 코인 셀 4가지 온도 구역 일체형 설비 |
|---|---|
| ACInput | AC220V±10%50Hz(compatibleAC110V±10%60Hz) SinglePhase+protectiveearthground |
| Power | 0.2KW |
| InputCurrent | 1A(220VAC)/2A(110VAC) |
| Nominal Specification | 25L × 4; 16CH × 4 |
| Internal Size | 14.2" × 11.8" × 16.1" (360mm × 300mm × 235mm) |
| External Size | 23.6" × 23.6" × 73.9" (600mm × 600mm × 1878mm) |
| Performance | |
| Operating environment | OperatingTemperatureis +25℃ Relativehumidity≤85% Undernosamplessituation |
| Temperature range | 15~60℃ |
| Temperature fluctuation | ≤1℃(noload、temperaturestability) |
| Temperaturedeviation | ±2.0℃(noload、temperaturestability) |
| Rise time | 25℃→60℃≤40min(Noload) |
| Cooling time | 25℃→15℃≤60min(Noload) |
