4가지 테스트 범위, 넓은 동적 범위, 고속 샘플링, 고정밀도.
제품 특징
기술 사양
전압·전류 정밀도
±0.02% F.S.
데이터 수집 빈도
1000Hz
분해능AD
16bit
전류 응답 시간
≤100μs
최소 펄스 폭
400μs
오프라인 테스트
1GB

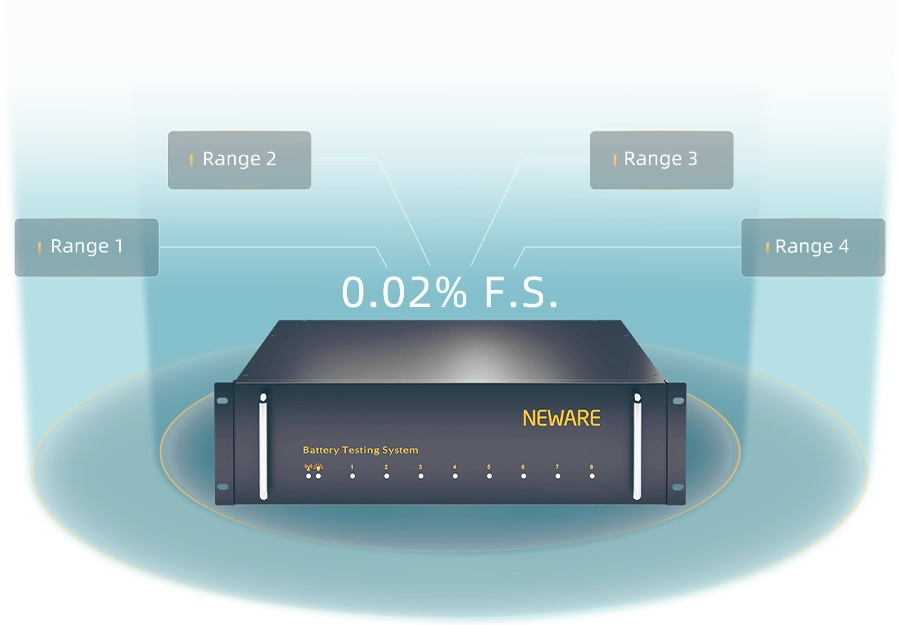

높은 샘플링 정확도, 빠른 응답 시간, 높은 제어 정확도 및 넓은 측정 범위를 갖추고 있습니다.
| 전압 & 전류 | 레인지 / 전류 | |||
| 레인지 1 | 레인지 2 | 레인지 3 | 레인지 4 | |
| 5V6A | 0.1μA ~ 180μA | 180μA ~ 6mA | 6mA ~ 180mA | 180mA ~ 6A |
| 5V12A | 0.12mA ~ 12mA | 12mA ~ 120mA | 120mA ~ 1200mA | 1200mA ~ 12A |
| 5V15A | 0.15mA ~ 15mA | 15mA ~ 150mA | 150mA ~ 1500mA | 1500mA ~ 15A |
*전압 및 전류 요구 사항에 따라 다른 모델을 사용자 지정할 수 있습니다.

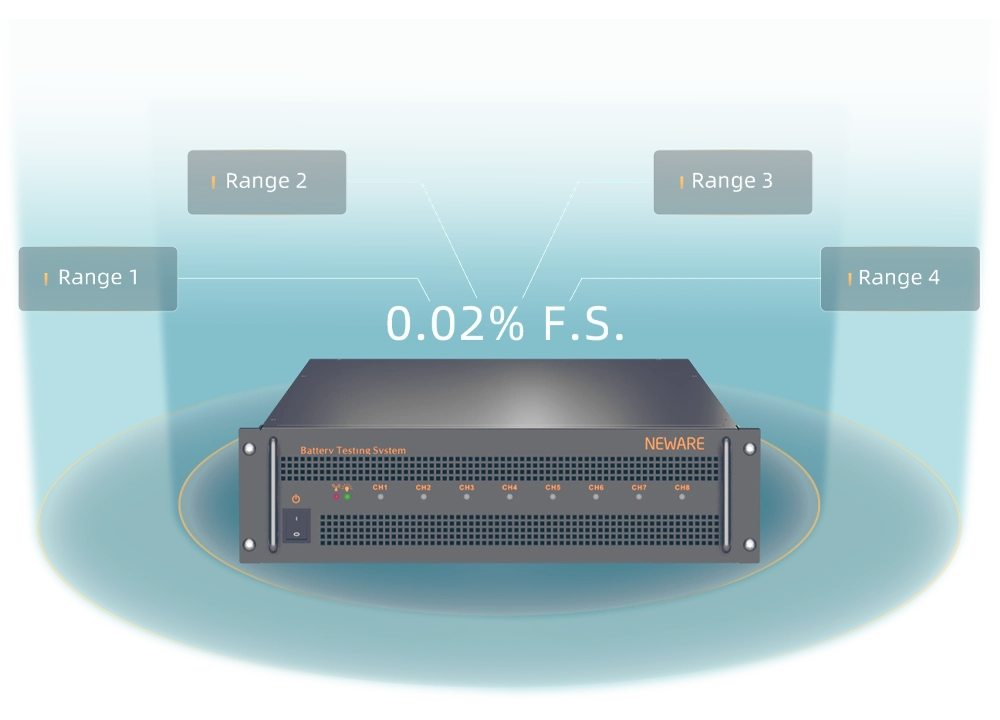

0.1μA~150μA、150μA~5mA 、5mA~150mA 、150mA~5A의 전류 범위를 선택하여 작은 범위에서 작은 전류의 제어 가능한 정확도를 구현할 수 있습니다.

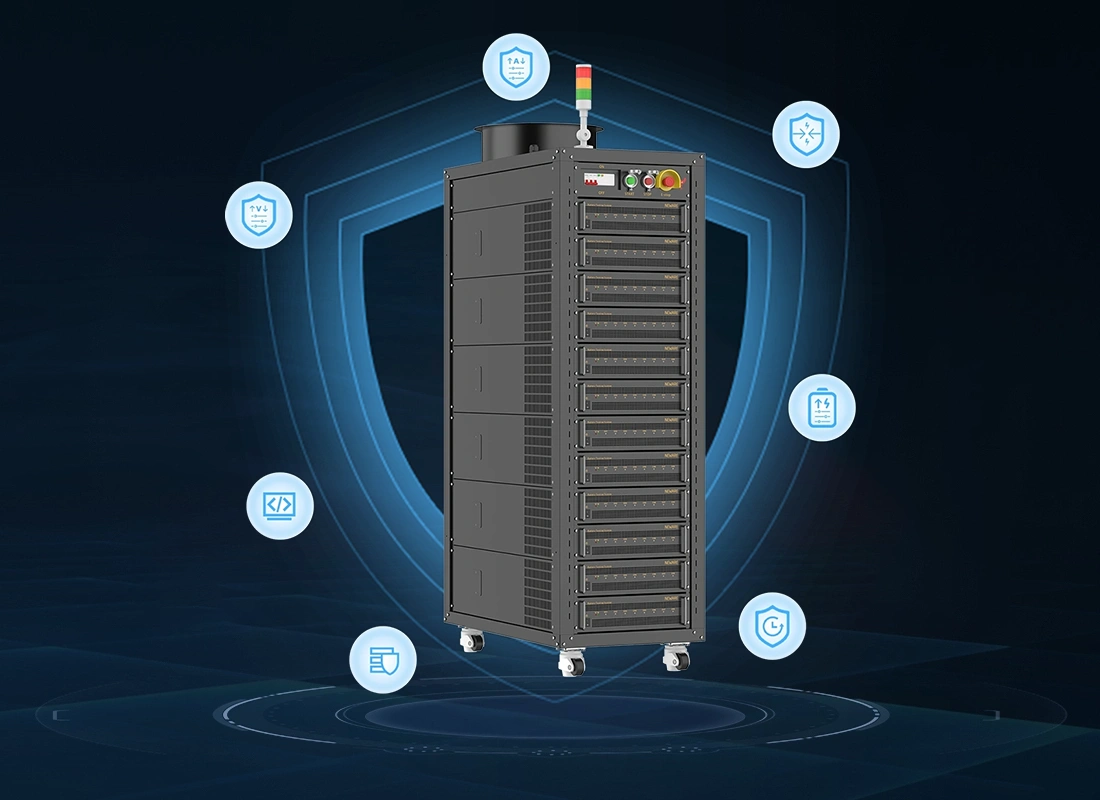

이 설비는 전면적인 기능을 갖추고 있으며 SMBUS 통신을 가능하며 다양한 요구를 쉽게 만족시킵니다.

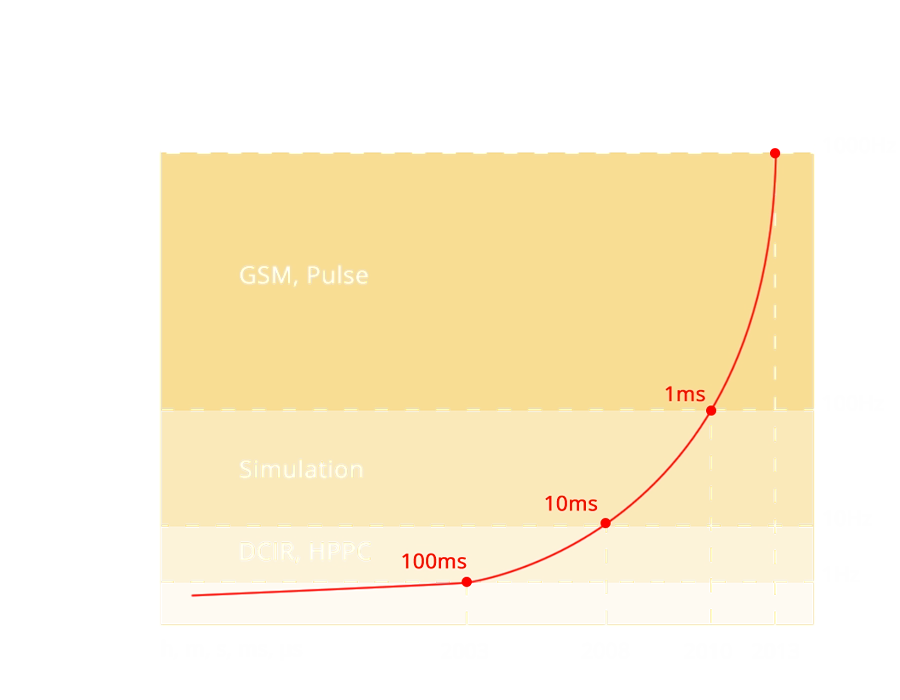

최대 1000Hz 데이터 수집 빈도
뉴웨어의 다른 테스터 모듈에 비해 CT-9000 시리즈는 1000Hz에 달한 높은 수집 빈도를 갖추고 있으며, CT-9000의 IEC 표준 DCIR 기능도 고빈도의 데이터 수집을 기반으로 하고 있어 동일한 시간 범위에서 더 많은 DCIR 값을 얻을 수 있습니다.
![[b]고정밀도로 샘플링하며 모든 작은 파동을 감지합니다.CT-9000-5V5A NEWARE](https://www.neware-usa.com/uploadfile/2023/0609/15907f0f0aebe.webp)
보조 전압, 보조 온도, 고온 및 저온 환경 테스트 박스 등 통합 외부 보조 장비는 종합적 작업 상태 시뮬레이션을을 수행하여 배터리 양산 테스트를 위한 다차원 및 정량적 검출 지원을 제공합니다.
![[w]다채로운 외부 보조, 다차원 검사 환경을 구축합니다.CT-9000-5V5A NEWARE](https://www.neware-usa.com/uploadfile/2023/0525/b2bc58de1f093dc.webp)

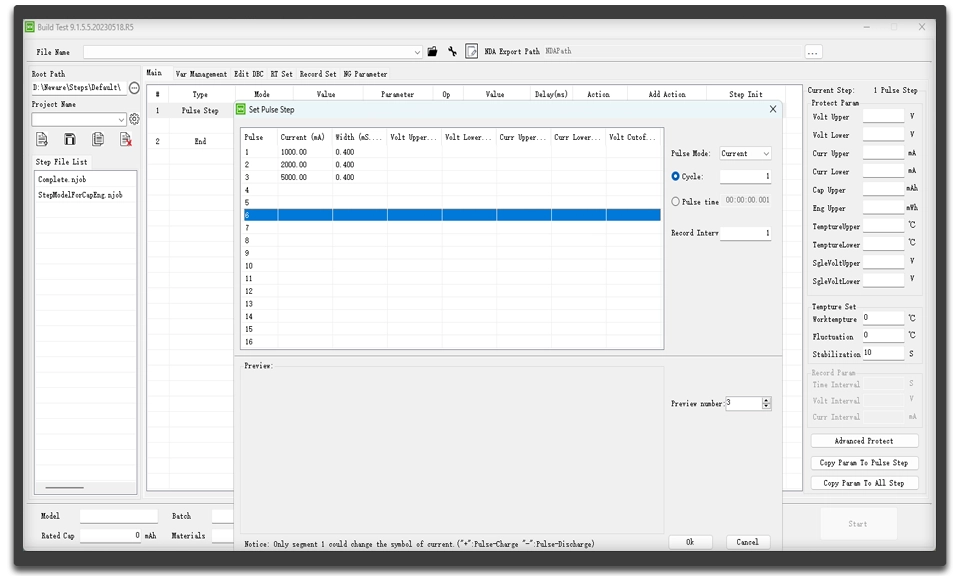

펄스 시뮬레이션 테스트

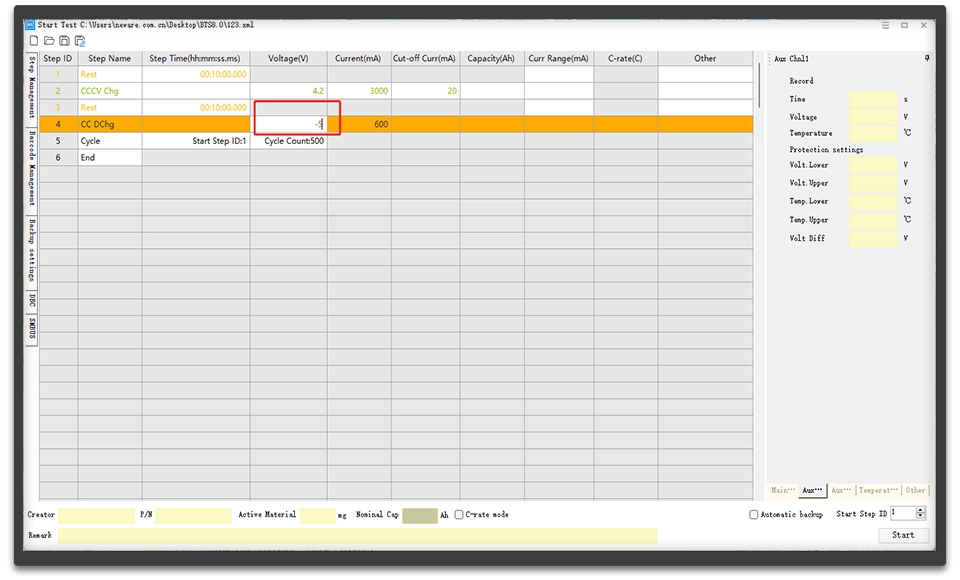

사이클 수명 테스트

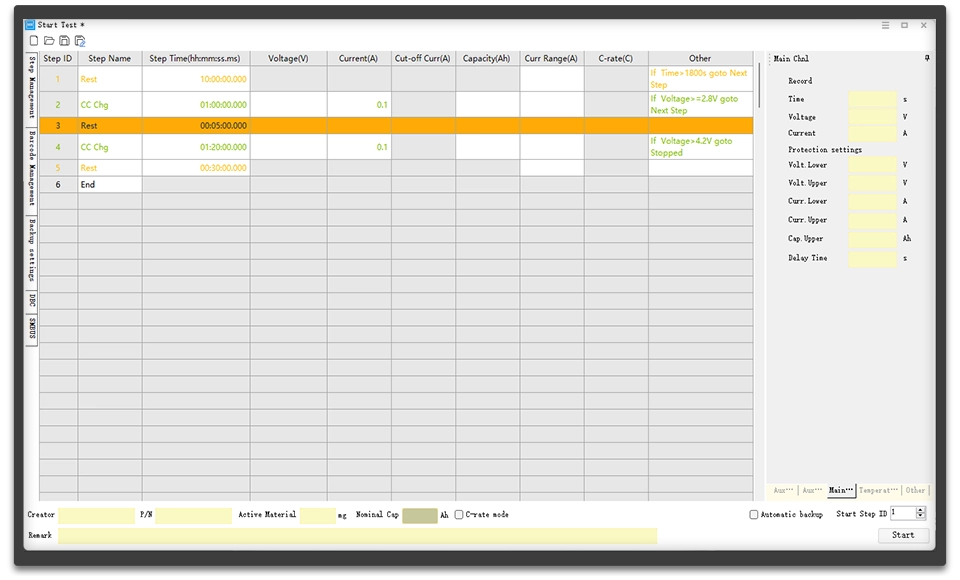

레이트 충전/방전 테스트
DCIR 테스트
dQ/dV 곡선
dQ/dV 미분 용량 곡선 분석 기능을 갖추고 있으며 대학교, 연구소 등을 위해 배터리 연구 서비스를 제공합니다.
![[b]다양한 기능으로 새로운 테스트 품류를 창조합니다. CT-9000-5V5A NEWARE](https://www.neware-usa.com/uploadfile/2023/0526/d6ed1eb6ec774b5.webp)
전원 차단 데이터 보호
오프라인 테스트 기능
전압 상한 설정
전압 하한 설정
전류 상한 설정
전류 하한 설정
용량 상한 설정
지연 시간 설정
| 제품명 | CT-9000 배터리 검측 시스템 |
|---|---|
| 전압 | |
| 출력 범위/채널 | 충전：0V ~ 5V 방전：0V ~ 5V |
| 최소 출력 전압 | 0V |
| 정밀도 | ± 0.02% of F.S. / 레인지 |
| 안정성 | 0.005% of F.S. |
| 전류 | |
| 출력 레인지 / 채널 | 레인지1: 0.1μA ~ 150μA 레인지2: 150μA ~ 5mA 레인지3: 5mA ~ 150mA 레인지4: 150mA ~ 5A |
| 정밀도 | ± 0.02% of F.S. 레인지1: ±30nA 레인지2: ±1μA 레인지3: ±30μA 레인지4: ±1mA |
| 안정성 | ±0.005% of F.S. |
| 전력 | |
| 출력 전력 / 채널 | 25W |
| 안정성 | ± 0.02% of F.S. |
| 시간 | |
| 전류 응답 시간 | ≤ 100μS (10% to 90% or 90% to 10%) |
| 작업 스텝 시간 | ≤(365*24)h/스텝 시간 포맷-00：00：00.000(h、m、s、ms) |
전압·전류 정밀도: ±0.05% F.S.
샘플링 시간: 100ms
채널 수: 16CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 59℉≤60min
(25℃~15℃≤60min)
전압·전류 정밀도: ±0.05% F.S.
데이터 수집 빈도: 10Hz
채널 수: 160CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 32℉≤60min
(25℃~0℃≤60min)
전압·전류 정밀도: ±0.05% F.S.
데이터 수집 빈도: 10Hz
채널 수: 160CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 32℉≤60min
(25℃~0℃≤60min)
전압·전류 정밀도: ±0.05% F.S.
샘플링 시간: 100ms
채널 수: 64CH
온도 축정 범위&편차: 32℉ ~ 140℉±3.6℉
(15℃ ~ 60℃±2.0℃)
가열 시간: 77℉ ~ 140℉≤50min
(25℃ ~ 60℃≤50min)
냉각 시간: 77℉ ~ 59℉≤60min
(25℃~15℃≤60min)
온도 범위: 32℉~140℉(0℃~60℃)
환경 공기 온도: 41℉~86℉(5℃~30℃)
온도 변동폭: ≤1.8℉(1℃)(무부하 및 안정적 온도)
냉각 시간: ≤40min(77℉→32℉)(25℃→0℃)
가열 시간: ≤30min(77℉→140℉)(0℃→60℃)
온도 편차: ±3.6℉(±2.0℃)(무부하 및 안정적 온도)
