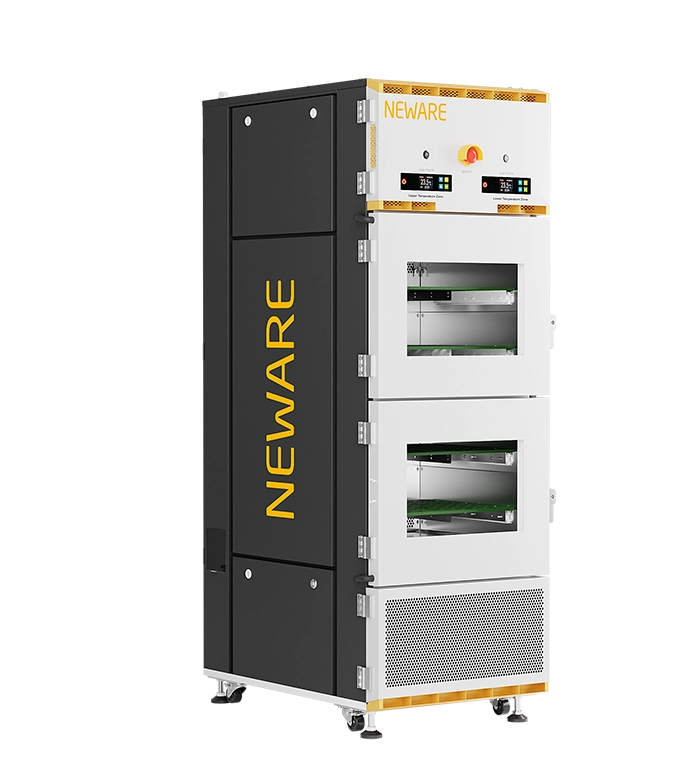

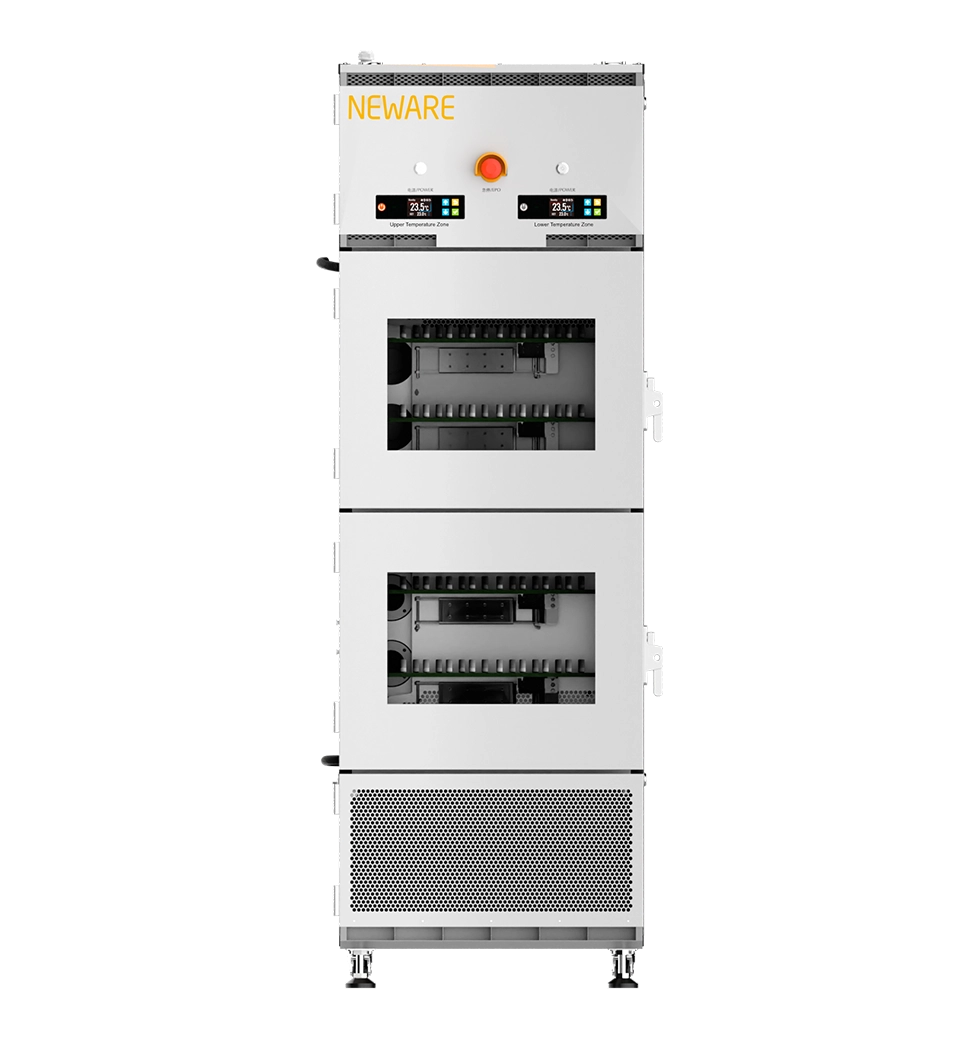

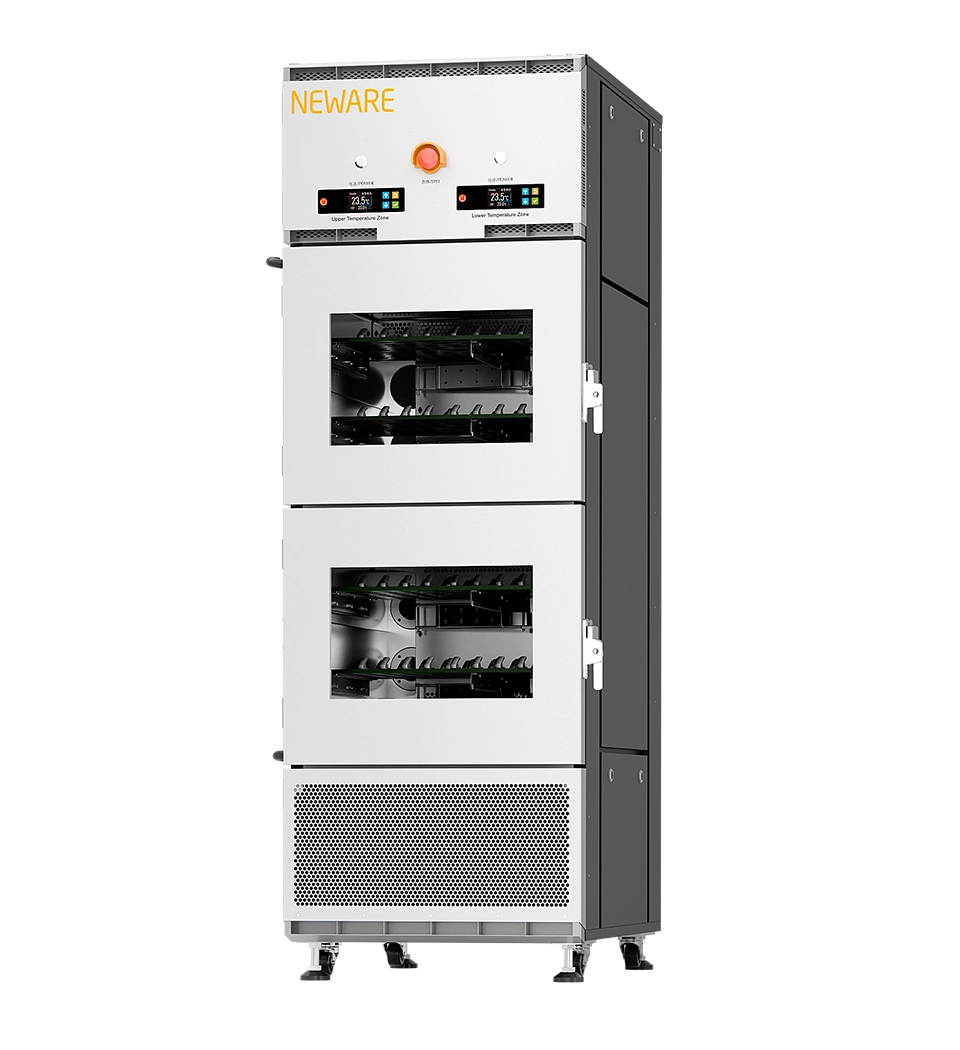

이중 온도 구역 코인 셀 일체형 설비

WHW-200L2-0C-220V-5V100mA-160CH

일체형 솔루션: 코인 셀 테스트 및 이중 온도 제어. WHW-200L2-0C-220V-5V100mA-160CH는 첨단 프로세서와 강한 컴퓨팅 기능을 갖추고 있어 대규모 데이터와 복잡한 컴퓨팅 임무를 효율적으로 처리할 수 있습니다. 과학 연구, 데이터 분석, 인공지능, 딥러닝 애플리케이션 등 다양한 고성능 컴퓨팅 요구에 만족시킬 수 있으며 탁월한 성능을 보여줍니다.

Request a quote

제품 특징

기술 사양

정확한 데이터 분석을 통해 원스톱 연구 및 테스트

전압·전류 정밀도

±0.05% F.S.

데이터 수집 빈도

10Hz

채널 수

160CH

온도 축정 범위&편차

32℉ ~ 140℉±3.6℉
(0℃ ~ 60℃±2.0℃)

가열 시간

77℉ ~ 140℉ ≤30min
(25℃ ~ 60℃)

냉각 시간

77℉ ~ 32℉≤50min
(25℃~0 ℃)

WHW-200L2-0C-220V-5V100mA-160CH는 첨단 프로세서와 강한 컴퓨팅 기능을 갖추고 있어 대규모 데이터와 복잡한 컴퓨팅 임무를 효율적으로 처리할 수 있습니다. 과학 연구, 데이터 분석, 인공지능, 딥러닝 애플리케이션 등 다양한 고성능 컴퓨팅 요구에 만족시킬 수 있으며 탁월한 성능을 보여줍니다.

전압 & C전류	테스트 범위 / 전류
전압 & C전류	범위 1	범위 2	범위 3
5V / 10V10mA	5μA ~ 1mA	1mA ~ 5mA	5mA ~ 10mA
5V / 10V20mA	5μA ~ 1mA	1mA ~ 10mA	10mA ~ 20mA
5V / 10V50mA	5μA ~ 1mA	1mA ~ 25mA	25mA ~ 50mA

*다른 모델은 전압 및 전류 요구 사항에 따라 맞춤 제작이 가능합니다.

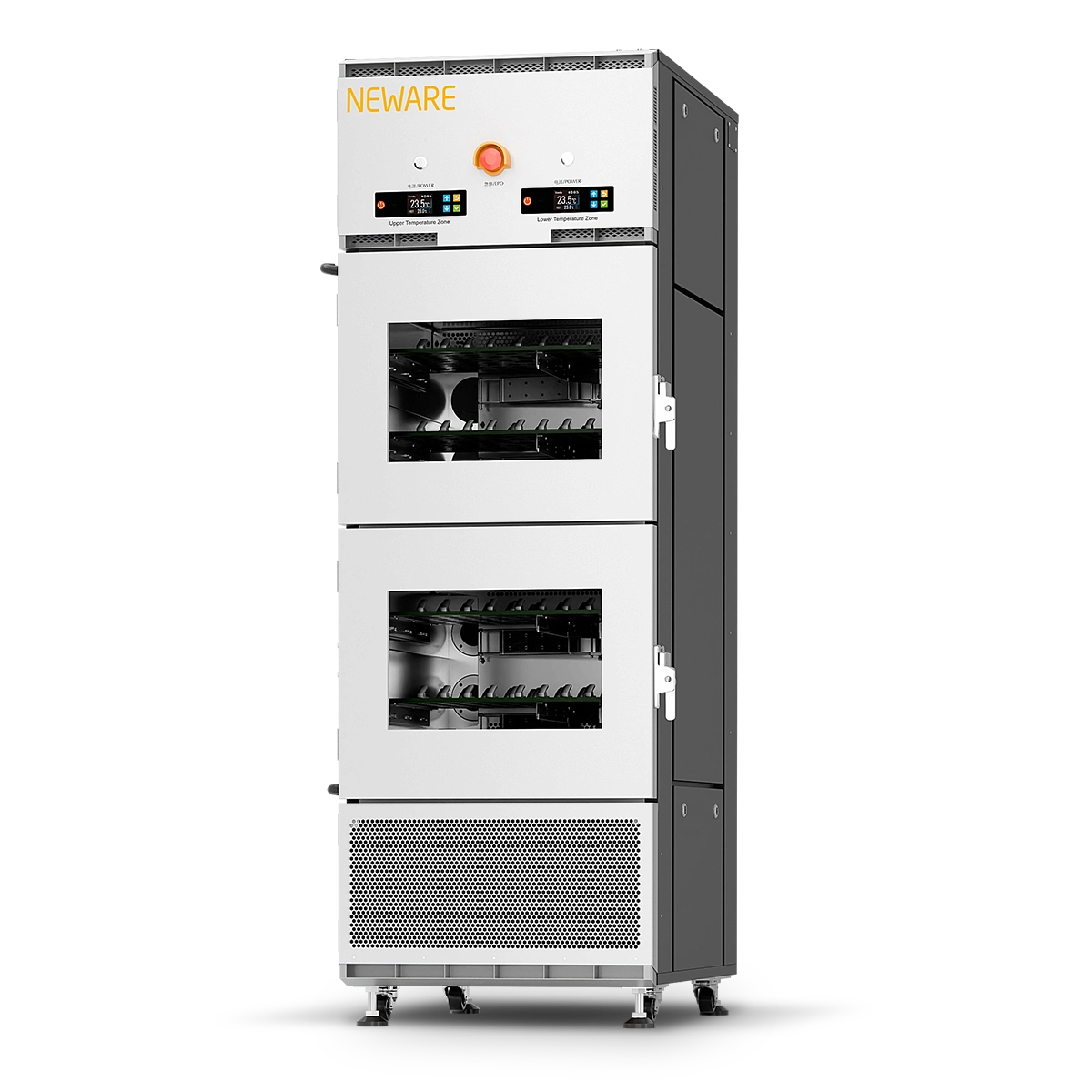

MHW-100-2-160CH Dual-Temperature Zones All-in-One Testing System001

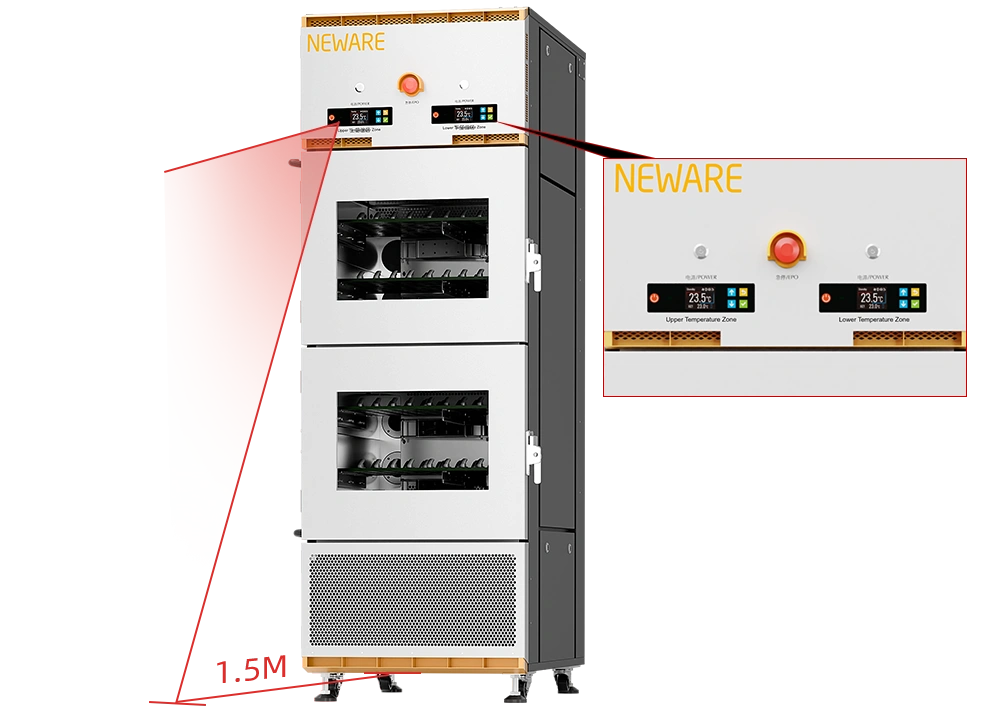

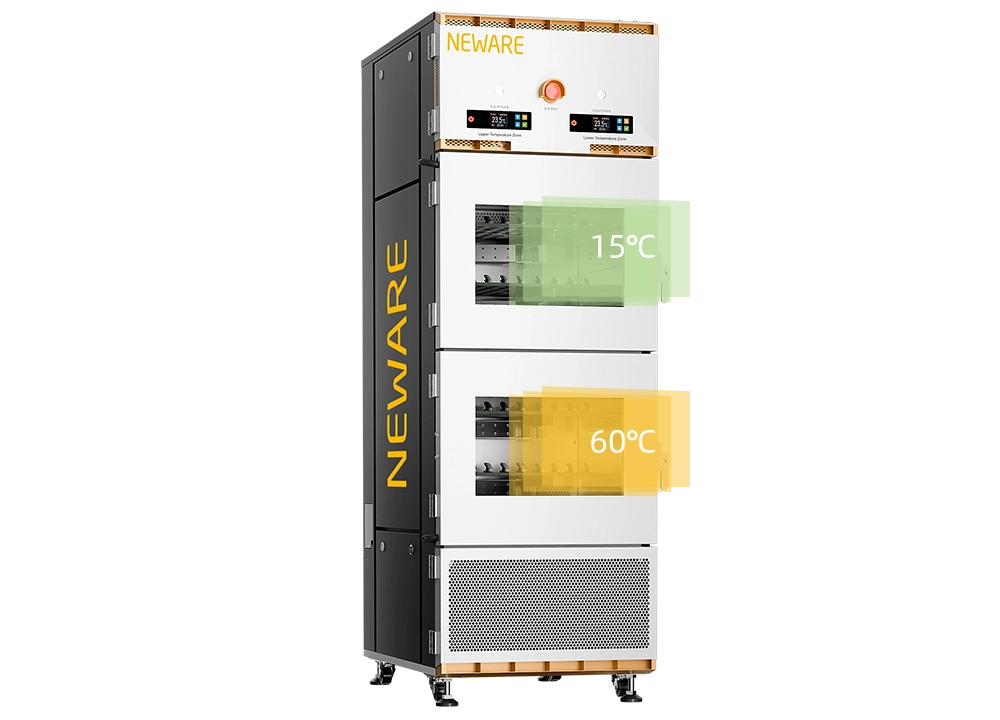

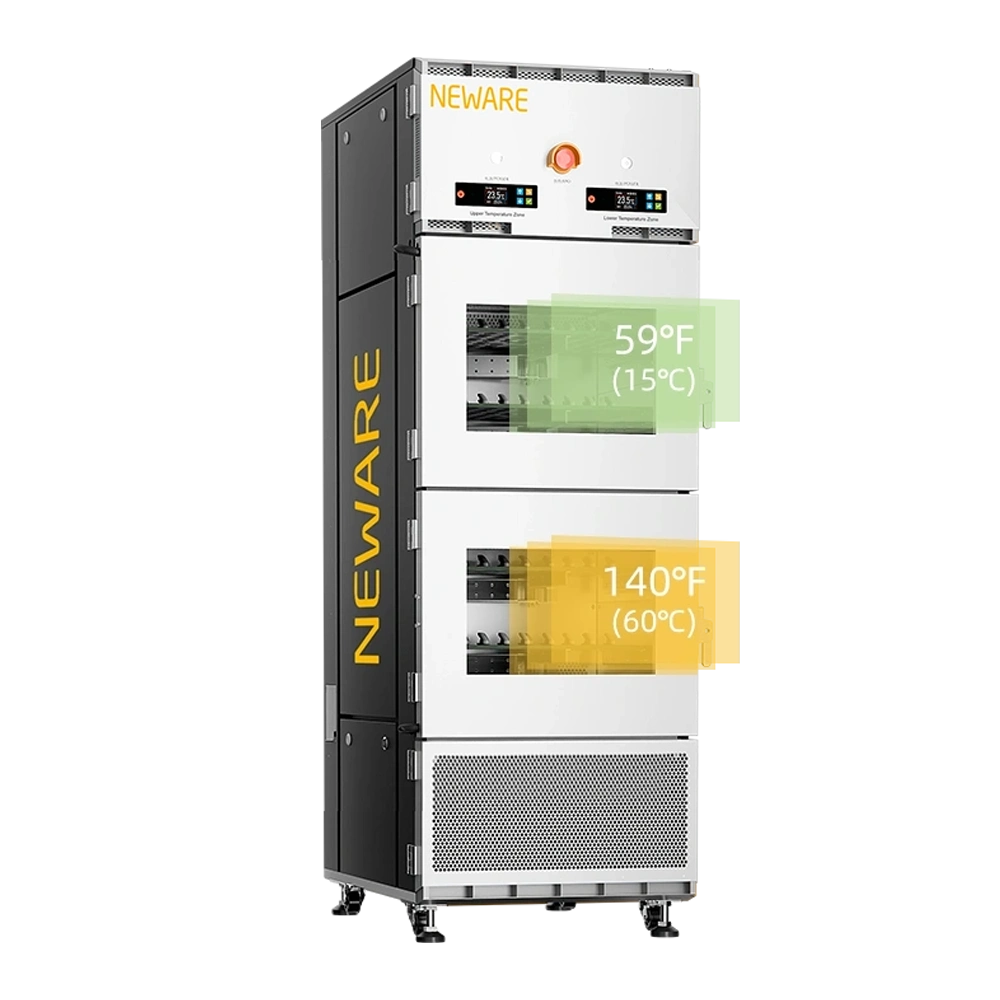

이중 온도 구역이 독집적으로 동시에 작동합니다.

각 챔버는 독립적으로 테스트를 하며 제어 패널 조작이 편리합니다.

MHW-100-2-160CH neware Independent synchronization 拷贝

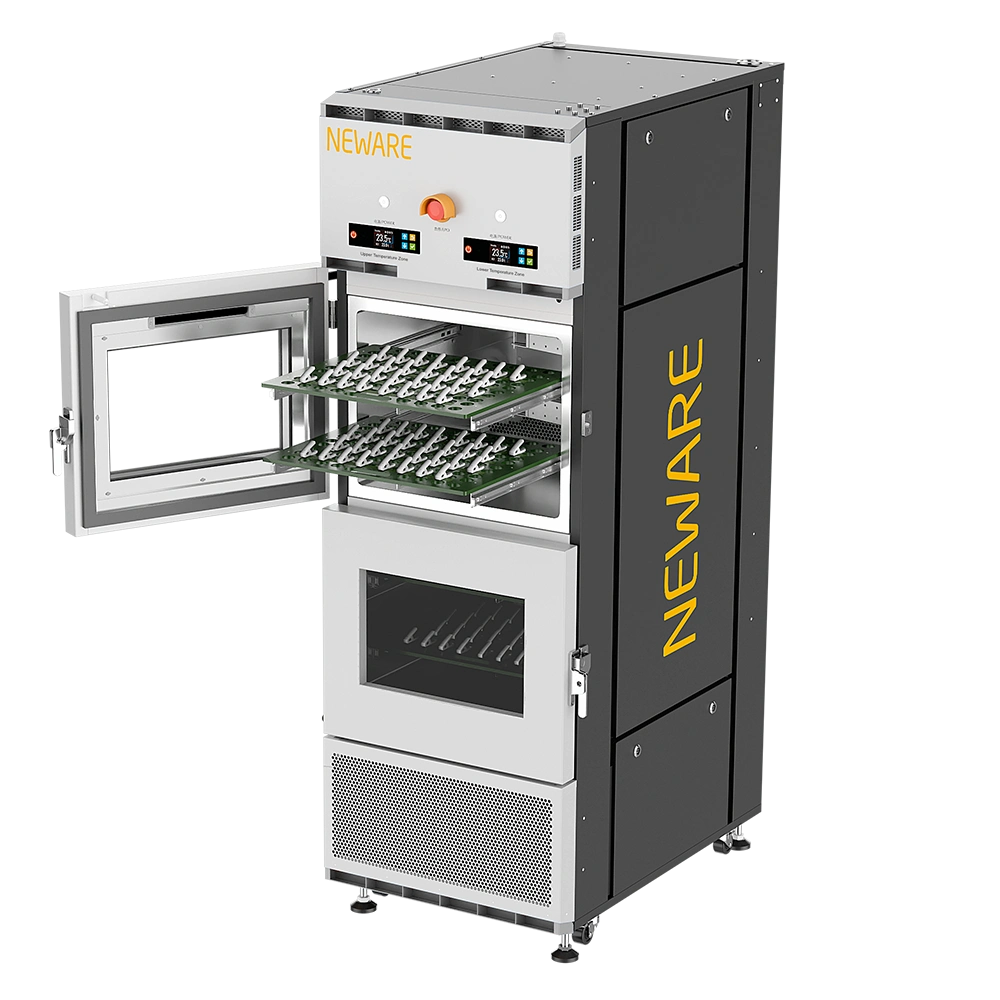

채널의 용량이 커서 대규모 테스트가 가능합니다.

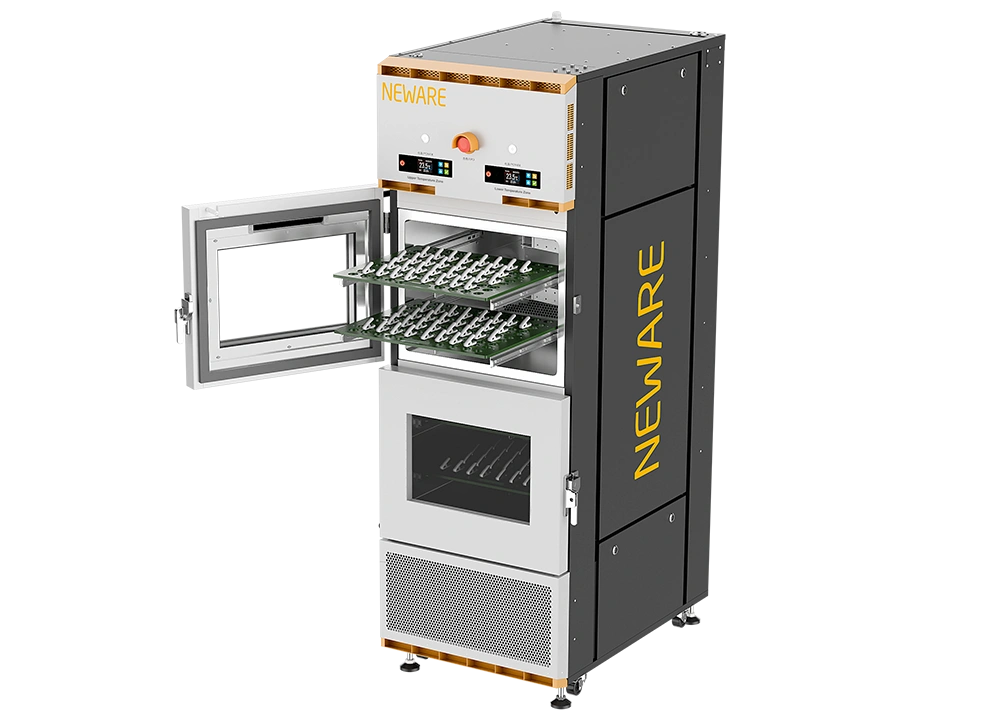

WHW-200L2-0C-220V-5V100mA-160CH, 각 챔버는 40개 셀의 트레이(맞춤제작 가능)를 2층으로 수용할 수 있으며, 160개의 테스트 채널을 갖추고 있습니다. 다중의 입출력 신호(I ≤ 100mA)를 동시에 처리할 수 있으며, 각 층은 10kg의 무게를 견딜 수 있습니다.

MHW-100-2-160CH neware Multi-channel configuration 拷贝

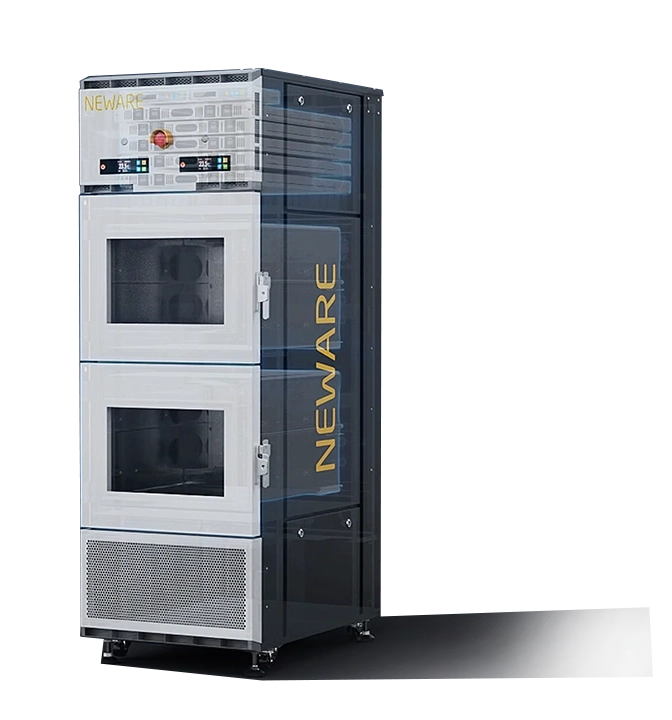

보온 소재로 온도 조절이 정확합니다

챔버에는 50mm 폴리우레탄 발포체 단열층과 자체 개발한 온도 조절 모듈이 장착되어 있어 1.8℃ 이하의 온도 변동을 보장합니다. 안정적인 테스트 환경은 정확한 결과를 보장합니다.

실시간 모니터링, 수시로 상태 파악합니다.

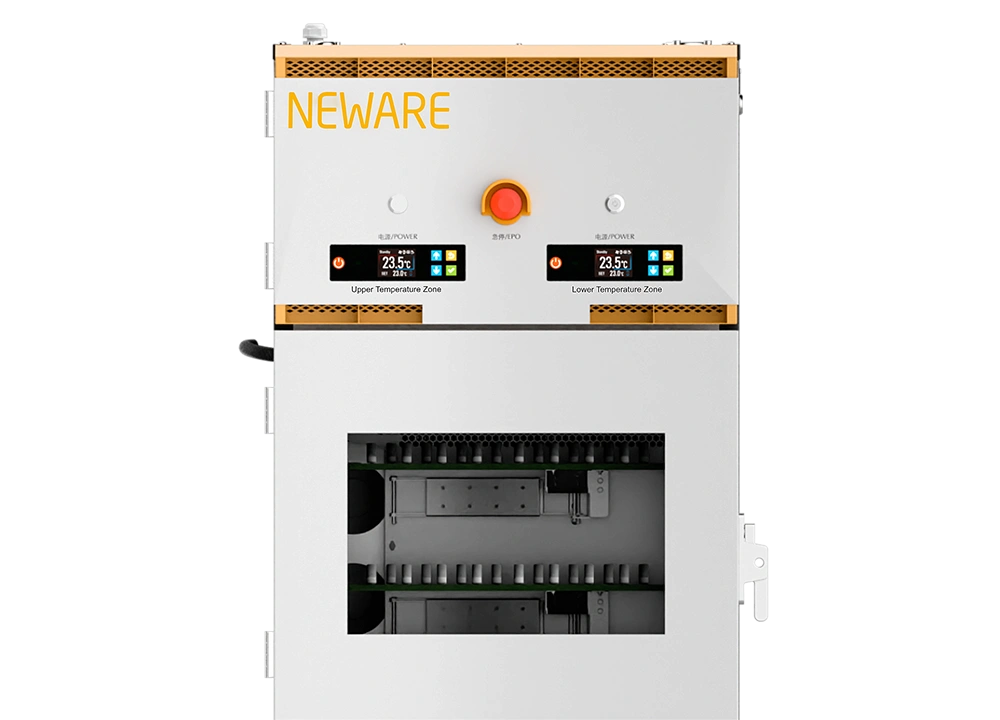

다층으로 된 중공 전기 가열식 안개 방지 관측창을 통해 테스트 과정 중에 챔버에 배터리 상태를 모니터링할 수 있습니다.

MHW-100-2-160CH neware Real-time monitoring and controling 拷贝

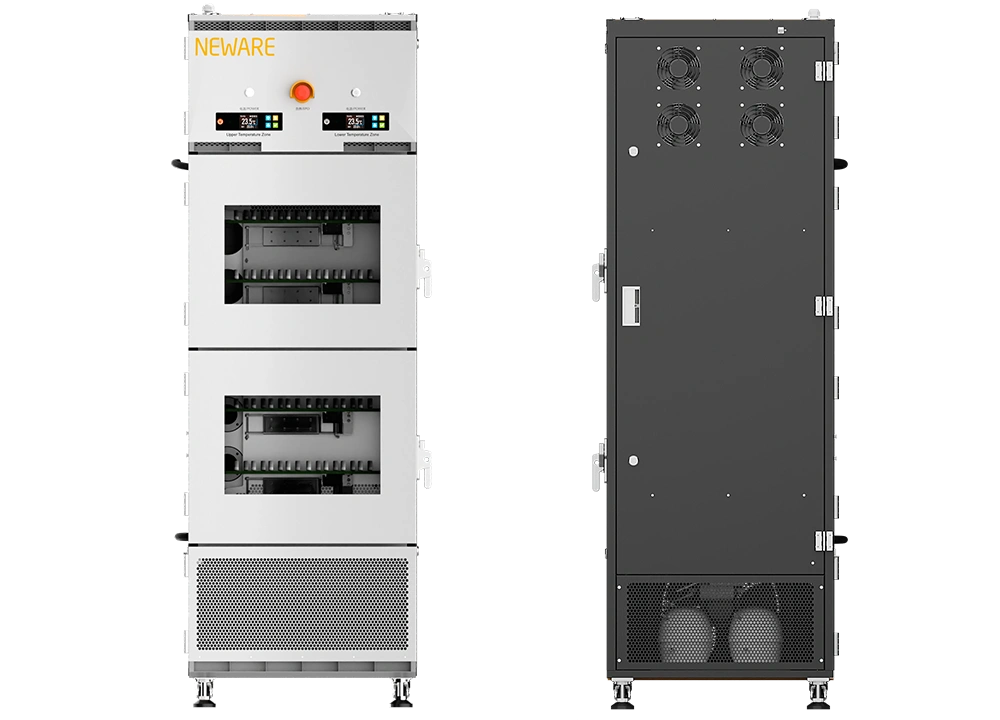

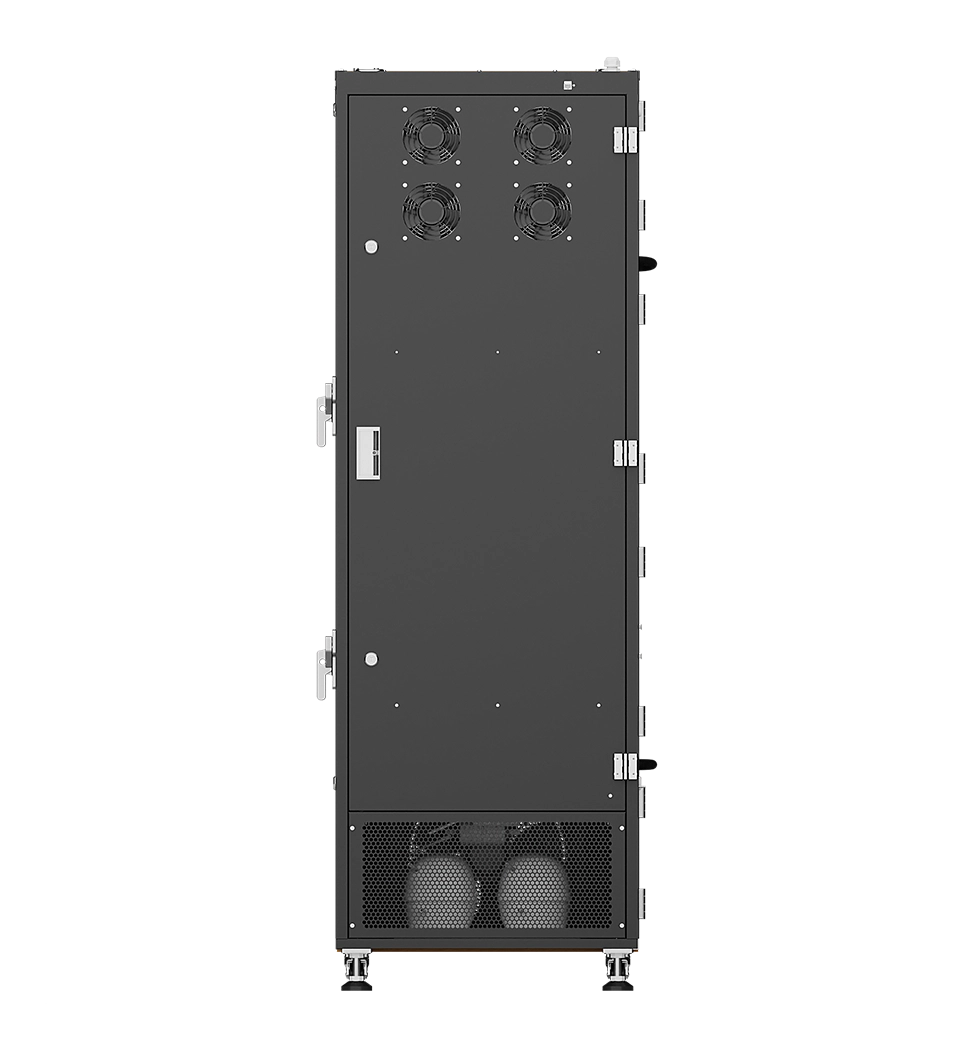

강한 방열 실력으로 믿음직하고 안정적입니다.

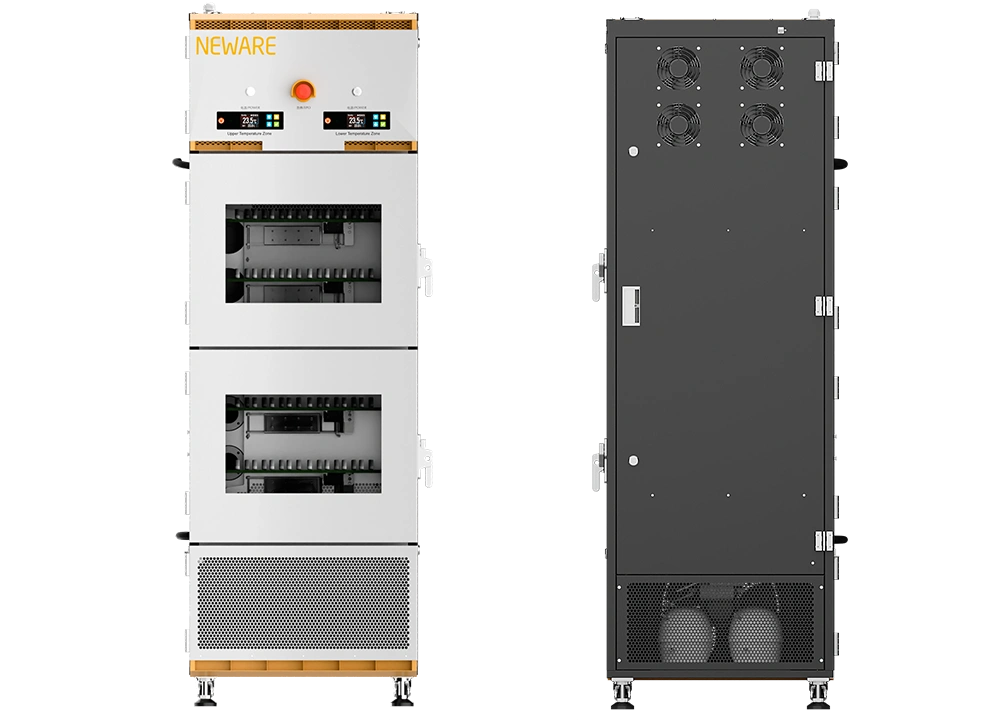

제어시스템은 뉴웨어가 자주적으로 개발한 퍼지 PID 알고리즘을 이용하여 온도값에 의거해 반도체 냉각(가열) 모듈의 출력을 자동으로 계산 및 제어하며 동적 균형을 유지합니다. 축류 팬은 큰 공기 배출구와 함께 공기를 고르게 순환시켜 균일하고 빠른 열 방출을 보장합니다.

MHW-100-2-160CH neware Powerful heat dissipation 拷贝

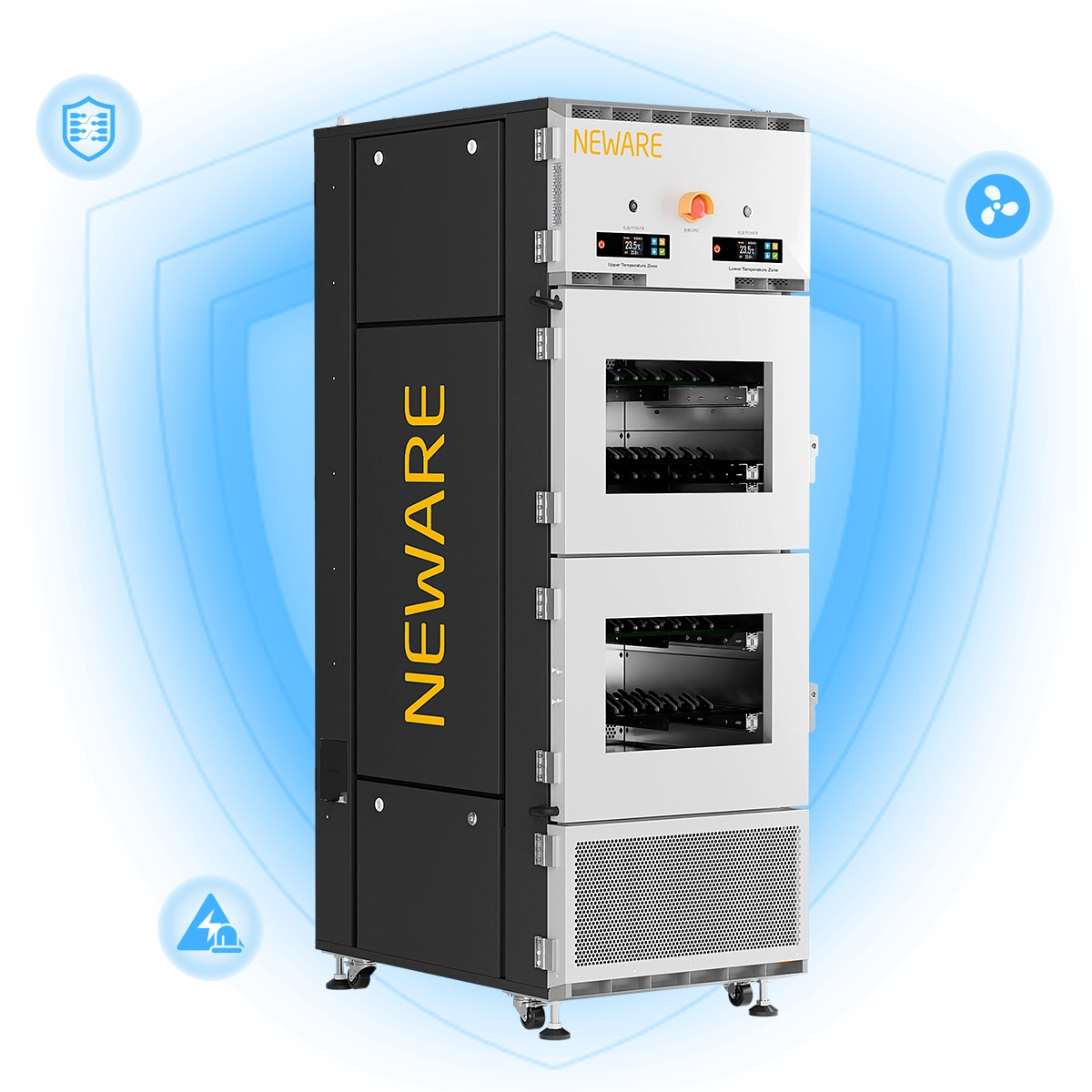

끊임없는 안전 보호

● 누전 보호

● 단락 보호

● 순환팬 작동 이상 보호

MHW-100-2-160CH08 Perpetual dedication to safety protection 01

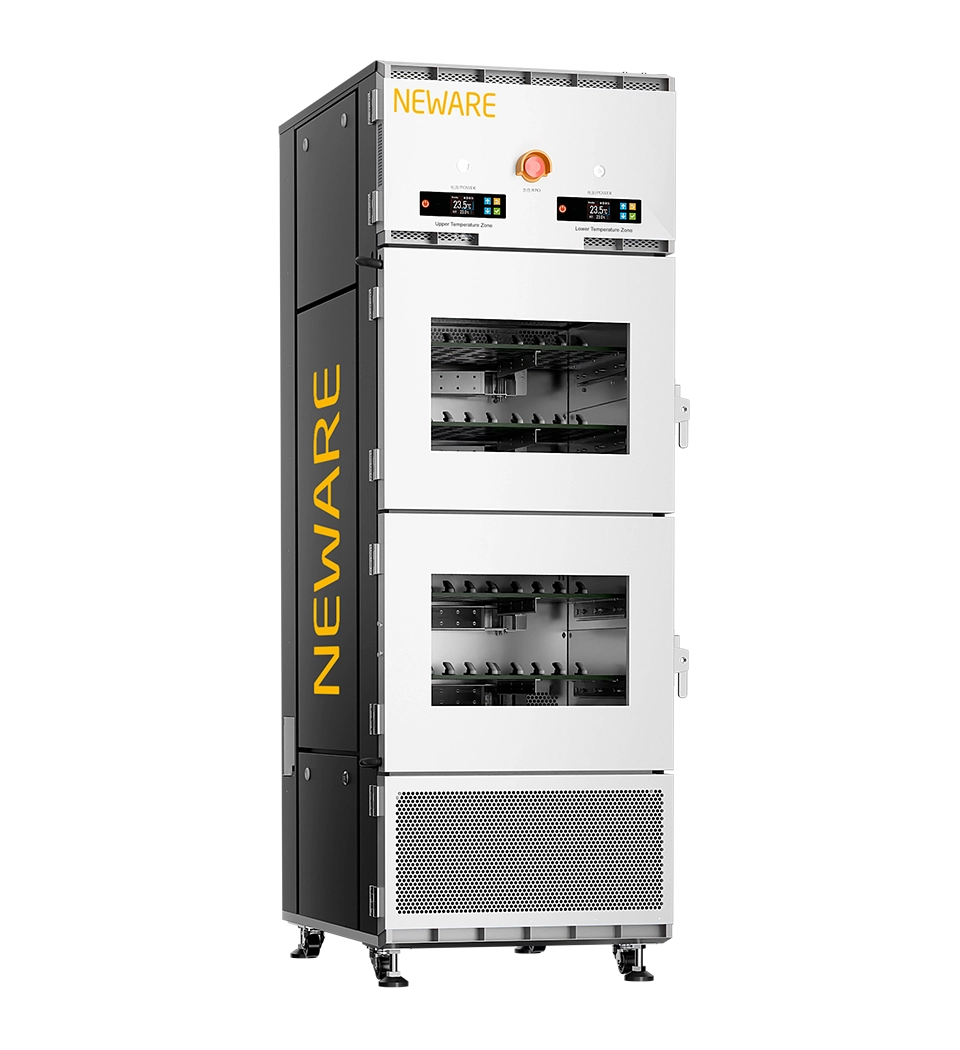

이중 온도 구역으로 배터리 테스트를 합니다.

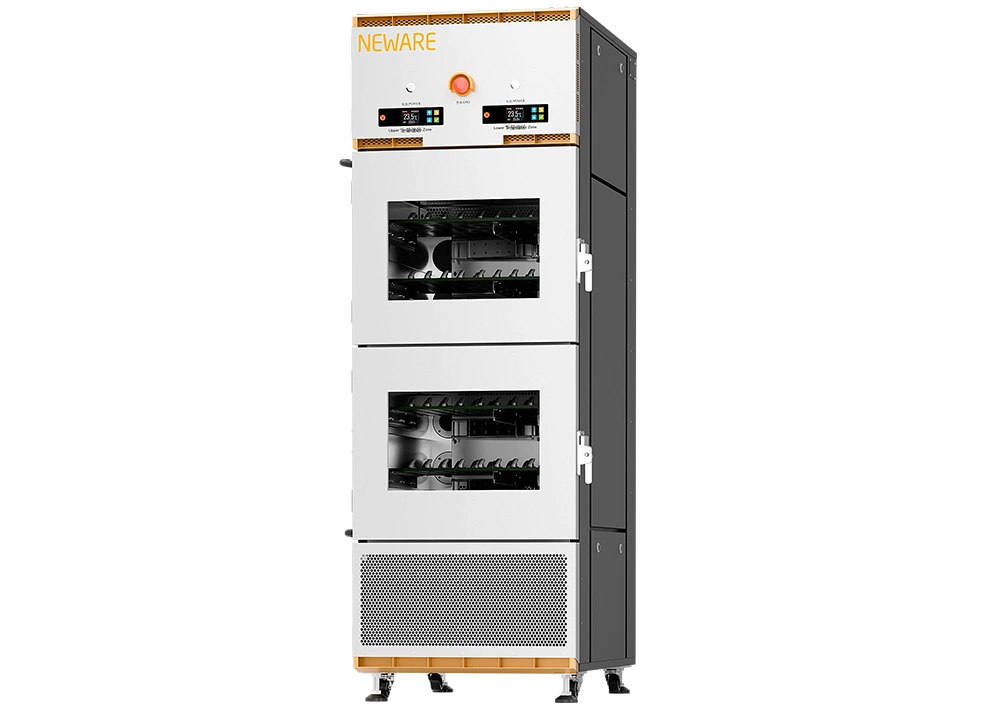

이중 온도 공간을 가지고 있으며 충·방전 감지 설비와 환경 시험챔버의 기능을 하나로 통합하고 공간 활용도를 극대화하고 설비 효율성을 향상시킵니다.

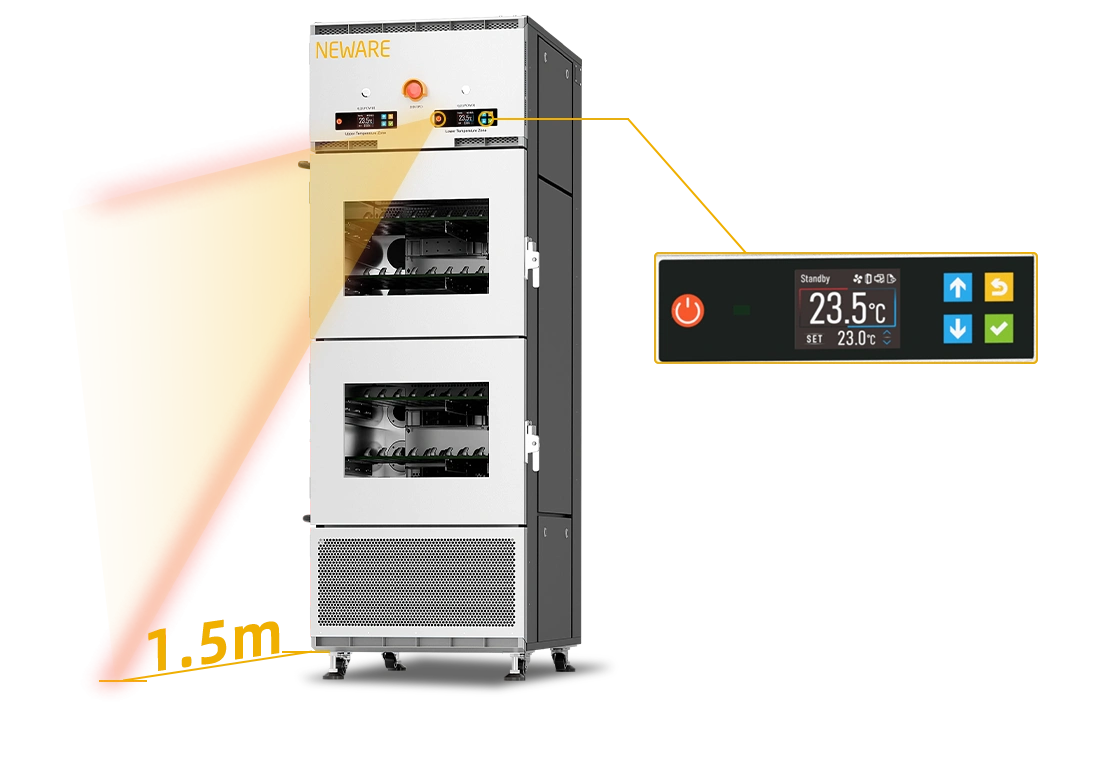

고화질 터치스크린으로 쉬운 조작될 수 있습니다.

WHW-100L-2-160CH는 사용자의 느낌를 중요시하고 터치 액정 스크린이 장치되어 있습니다. 사용자에게 편리함을 가져올 수 있는 도형 인터페이스와 융통성 있는 옵션을 갖추고 있습니다. 1.5m 범위 내에서 적외선 인체 감지를 통한 자동 화면 웨이크업이 기능으로 사용자가 쉽게 설정하고 관리할 수 있습니다.

강한 컴퓨팅 실력을 통해 다양한 테스트를 만족시킵니다.

소프트웨어는 전면적이며 여러 가지의 작업스텝 설정, 데이터 기록 및 저장 등 다양한 기능을 갖추고 있습니다.

DBC 세팅 기능

정전류 정전압/충방전 테스트

500ms 펄스 폭

분할 기록

DBC 파일 전입/편집/내보내기가 가능합니다. 프로그램 업그레이드 없이 DBC 프로토콜 파일의 코드만 수정하면 서로 다른 배터리 팩 프로토콜을 이룰 수 있습니다.

정전류를 지정된 전압으로 충전/방전한 후 정전압 모드로 원활하게 전환하고 배터리를 충전해 주고 전환 과정은 스파이크 없이 손조롭습니다.

전류/전력의 급격한 변화에 따른 배터리의 성능을 검증합니다.

전압, 전류 및 시간 기록 설정이 가능합니다. 각 단계에서 3개의 분할 기록 조건을 설정할 수 있습니다.

광범위한 보조 장치. 다차원적인 테스트 환경을 조성합니다.

포괄적인 테스트 및 평가를 위한 보조 전압, 보조 온도와 같은 주변 장치를 통합하여 배터리 양산 테스트를 위한 다차원적이고 정량화 가능한 지원을 제공합니다.

제품의 기술 사양서

제품명	이중 온도 구역 코인 셀 일체형 설비
Power	0.2kW
Nominal capacity	100L × 2
Internal size	19.70" × 19.70" × 15.75" (500mm × 500mm × 400mm)
External size	23.60" × 36.20" × 75.60" (600mm × 920mm × 1920mm)
Net weight	≈260kg
Performance
Test the environmental conditions	Ambient temperature is + 25℃, relative humidity is 85%, with no sample in the test box (no load)
Temperature range	0~60℃
Temperature fluctuation degree	1℃ (equivalent to ± 0.5℃, with no load and stable temperature)
Temperature deviation	±2.0℃(no load and temperature is stable)
Heat-up time	25℃ 60℃ 30 min (no-load, average nonlinearity)
Heat-up time	25℃ 60℃ 30 min (no-load, average nonlinearity)
