셔틀 효과는 차세대 리튬‑황(Li‑S) 및 리튬메탈 배터리의 사이클 수명을 크게 제한합니다. 본 기술 가이드는 고주파 인시츄 EIS를 활용하여 다황화물 셔틀 현상의 동역학 메커니즘을 검토합니다. NEWARE CT‑8002S 배터리 테스트 시스템은 ±0.01% 초고정밀도와 채널 독립형 EIS 기능을 탑재하고 있으며, 통합된 프로그래밍 기반 워크플로우를 통해 연구팀이 동적 임피던스 지문을 실시간으로 분석할 수 있도록 지원하는 방법을 알아보세요.
차세대 고에너지밀도 에너지저장 시스템의 대표 기술인 리튬‑황(Li‑S) 및 리튬메탈 배터리는 이론 에너지밀도가 매우 높아 전 세계 연구개발의 핵심 대상이 되고 있습니다. 하지만 산업화 과정에서 셔틀 효과가 장기 사이클 수명을 제한하는 가장 큰 기술적 병목 현상으로 남아 있습니다.
충방전 사이클이 진행되는 동안 음극의 고체 상태 황 원소는 일련의 긴 사슬형 리튬 다황화물(Li2Sn, 4≤n≤8)로 변환됩니다. 이러한 중간 생성물은 에테르계 유기 전해액에 쉽게 용해되며 농도 구배의 영향으로 리튬메탈 음극으로 확산합니다. 음극에서 반응성이 높은 금속 리튬과 직접적인 화학적 부반응이 발생하며, 긴 사슬 중간체는 짧은 사슬 다황화물 또는 Li2S2/Li2S와 같은 불용성 고체 침전물로 환원된 뒤 다시 음극으로 확산 돌아갑니다.이 지속적인 기생 순환 반응은 활물질 손실, 심각한 자기방전, 그리고 쿨롱 효율의 급격한 열화를 초래합니다.

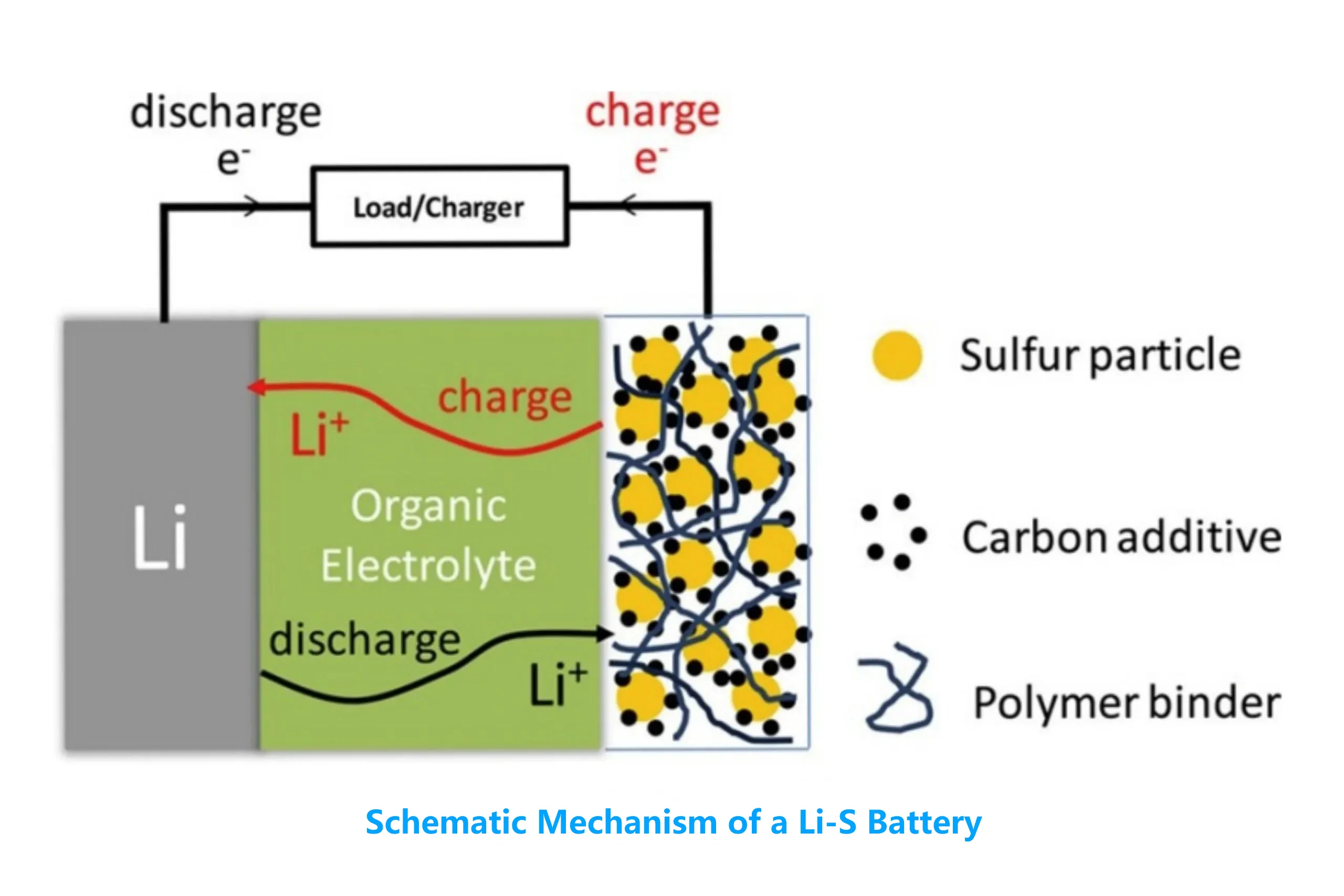

그림 1. 리튬‑황(Li‑S) 배터리 구조의 전기화학 반응 과정 및 소재 구성 요소 개략도
셔틀 효과를 평가하기 위해 기존의 파괴적인 엑스시츄 분석 기법은 특정 충전 상태(SOC)에서 배터리를 분해해야 합니다. 이 방식은 작업이 번거로울 뿐만 아니라 셀 내부의 진정한 전기화학적 평형과 과도기 계면 구조를 교란하여 왜곡된 테스트 데이터를 만들어냅니다.
인시츄 전기화학 임피던스 분광법(In‑situ EIS) 기술은 비파괴적인 대안을 제시합니다. 미세한 교류 신호 섭동을 인가하여 충방전 프로토콜을 중단하거나 배터리를 재배치할 필요 없이 내부의 여러 동역학 단계 저항 파라미터를 실시간으로 측정합니다.
사이클 진행 중 배터리 내부 상태는 시간에 따라 동적으로 변화하기 때문에, 기존의 저속 주파수 스캔 방식은 데이터에 심각한 시간 왜곡 노이즈를 발생시킵니다. 따라서 다황화물의 순간적인 셔틀 거동과 동적 변화를 정밀하게 포착하려면 고주파 고속 스캔 기능을 갖춘 인시츄 테스트 시스템이 첨단 배터리 연구에 절대적으로 필수가 되었습니다.
전기화학 임피던스 분광법으로 얻는 나이퀴스트 선도에서 주파수 구간별로 서로 다른 물리·전기화학적 반응 과정이 나타납니다. 셔틀 효과가 발생하면 전해액 전도도 변화, 양극의 고체전해질 계면막(SEI) 열화 및 재생, 음극의 전하 이동 속도 변화가 임피던스 스펙트럼에 실시간으로 반영됩니다.
| EIS 특성 | 주파수 범위 | 전기화학 반응 과정 | 셔틀 효과 발생 시 동적 변화 |
| Rb(벌크 저항, Bulk Resistance) | 고주파 | 전해액 전도도, 분리막 기공률, 접촉 저항 | 방전이 진행됨에 따라 긴 사슬 다황화물이 대량 용해되어 전해액 점도가 상승하고, 고주파 절편점 Rb가 규칙적이고 주기적으로 단계적으로 증가함. |
| Rsei(SEI 막 저항, SEI Film Resistance) | 중‑고주파 | 리튬메탈 양극 표면의 SEI 부동태막 | 용해된 다황화물이 양극으로 셔틀 이동하여 금속 리튬과 반응하고 초기 SEI 막을 손상시킴. 사이클 과정에서 SEI 막의 지속적인 열화‑복구 메커니즘으로 인해 중‑고주파 반원의 직경이 동적으로 커짐. |
| Rct(전하 이동 저항, Charge Transfer Resistance) | 중‑저주파 | 음극 계면의 전기화학 산화환원 반응 속도 | 방전 후반부에 불용성 및 절연성의 Li2S2/Li2S)가 음극 표면에 부동태층을 형성하여 전자 및 이온 이동을 방해하고, 중‑저주파 반원이 지수 함수적으로 확장됨. |
고주파 고속 인시츄 스캔을 통해 연구개발 엔지니어는 특정 전압 평탄 구간에서 임피던스 스냅샷을 정밀하게 포착할 수 있습니다. 특성 전압 구간 내 중‑고주파 임피던스의 비정상적인 요동을 통해 해당 구간에서 발생하는 다황화물 셔틀 현상과 기생 부반응의 최대 강도를 정량화할 수 있습니다.

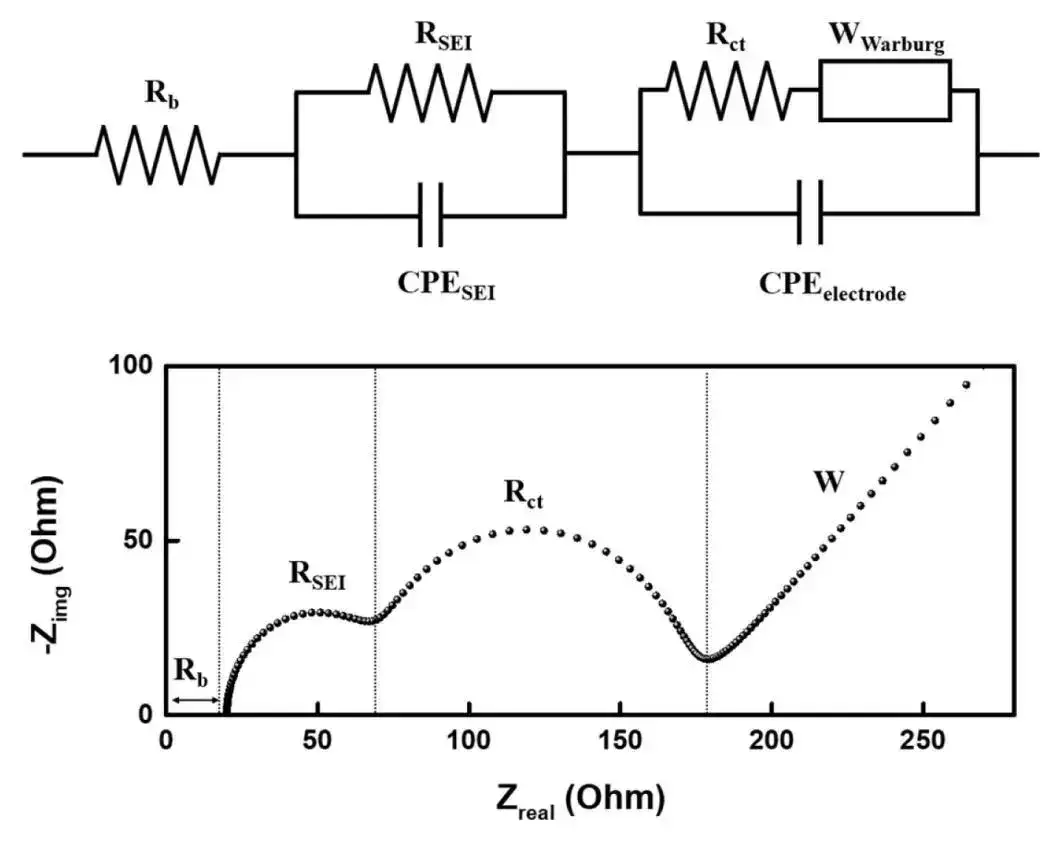

그림 2. 전형적인 나이퀴스트 선도 및 이에 상응하는 등가 회로 모델, Rb, RSEI, Rct 그리고 와버그 임피던스(W)의 분포를 나타냄
앞서 설명한 동역학 메커니즘은 이론적으로 명확하게 정의되어 있지만, 실제 테스트에서 다황화물 용해로 인한 임피던스 변동은 매우 미약하며 계면 반응의 과도적 변화는 수 초 단위로 진행됩니다. 외부 매트릭스 스위처를 사용하는 일반 충방전 테스트기나 기존 워크스테이션은 고주파 기생 간섭, 응답 전파 지연, 측정 정밀도 제약의 영향을 크게 받습니다. 이러한 병목 현상으로 인해 중요한 '임피던스 지문' 이 배경 노이즈 속에 묻혀 동적 테스트 데이터가 심각하게 왜곡되기 쉽습니다. 따라서 이론적 기법을 실제 연구에 성공적으로 적용하기 위한 핵심은 기반 테스트 하드웨어가 까다로운 인시츄 환경 규격을 충족하는지 여부에 달려있습니다.
다채널 전기화학 임피던스 분광법으로 미약한 셔틀 효과 신호를 검출하려면 기반 배터리 테스트 장비에 엄격한 기술 요구사항이 적용됩니다.
채널별 독립 EIS 발생기: 기존 매트릭스 스위처는 큰 기생 커패시턴스 및 인덕턴스 간섭을 유발하여 고주파 임피던스 데이터를 왜곡시킵니다. 시스템은 채널 단위 하드웨어 집적 구조를 구현해야 하며, 각 테스트 채널에 완전히 독립적인 AC 여기 소스를 탑재하여 임피던스 데이터의 절대적 진위성을 확보해야 합니다.
넓은 주파수 범위 및 고속 스캔: 수 kHz부터 밀리헤르츠(mHz) 저주파 영역까지 신속하게 전환할 수 있는 성능이 요구됩니다. 전류 상승 시간과 충방전 전환 시간은 모두 ≤20μs 이하여야 하며, 배터리 전압 곡선의 과도 변곡점에 빠르게 개입하고 핵심 주파수 스캔을 수 초 내에 완료할 수 있어야 합니다.
장기 드리프트 제어, ±0.01% 초고정밀도: 리튬메탈 배터리 열화는 미약한 부반응이 수반되는 장기 사이클 과정입니다. 코인셀이나 마이크로셀과 같은 미세전류 테스트 환경에서 테스트기의 전압 및 전류 측정 정밀도는 FS(Full‑Scale) 대비 ±0.01%에 도달해야 합니다. 0.1mA~100mA 범위의 6단계 자동 레인지 전환 기술이 함께 적용되어 미세한 온도 드리프트 환경에서도 장기 인시츄 테스트 데이터의 비교 가능성을 보장해야 합니다.

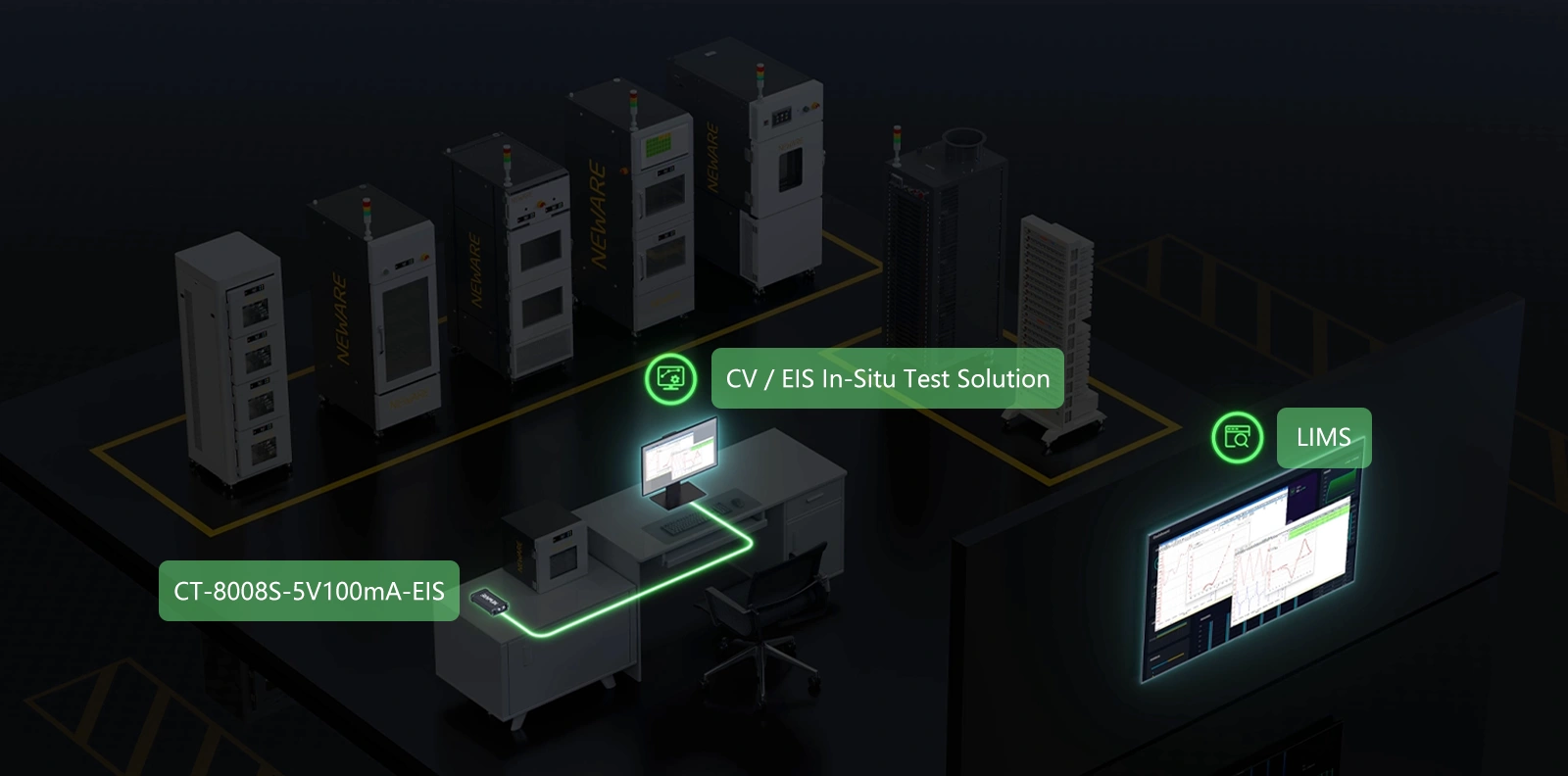

그림 3. CT‑8008S 하드웨어가 탑재된 뉴웨어(NEWARE) CV/EIS 인시츄 테스트 솔루션의 시스템 구조 배치도
현장 전기화학 임피던스 분광법은 첨단 배터리 연구에서 반응 메커니즘을 분석하는 현미경 역할을 할 뿐만 아니라, 배터리 기업이 산업 연구개발 과정에서 전해액 첨가제를 선별하고 기능성 분리막 개질 성능을 평가하기 위한 핵심 정량 분석 도구로도 활용됩니다.
차세대 고에너지밀도 배터리의 엄격한 현장 고주파 테스트 요구사항을 만족하기 위하여, 뉴웨어(NEWARE) CT‑8002S‑5V100mA‑EIS 배터리 테스트 시스템은 완전한 CV/EIS 인시츄 테스트 솔루션을 제공합니다.

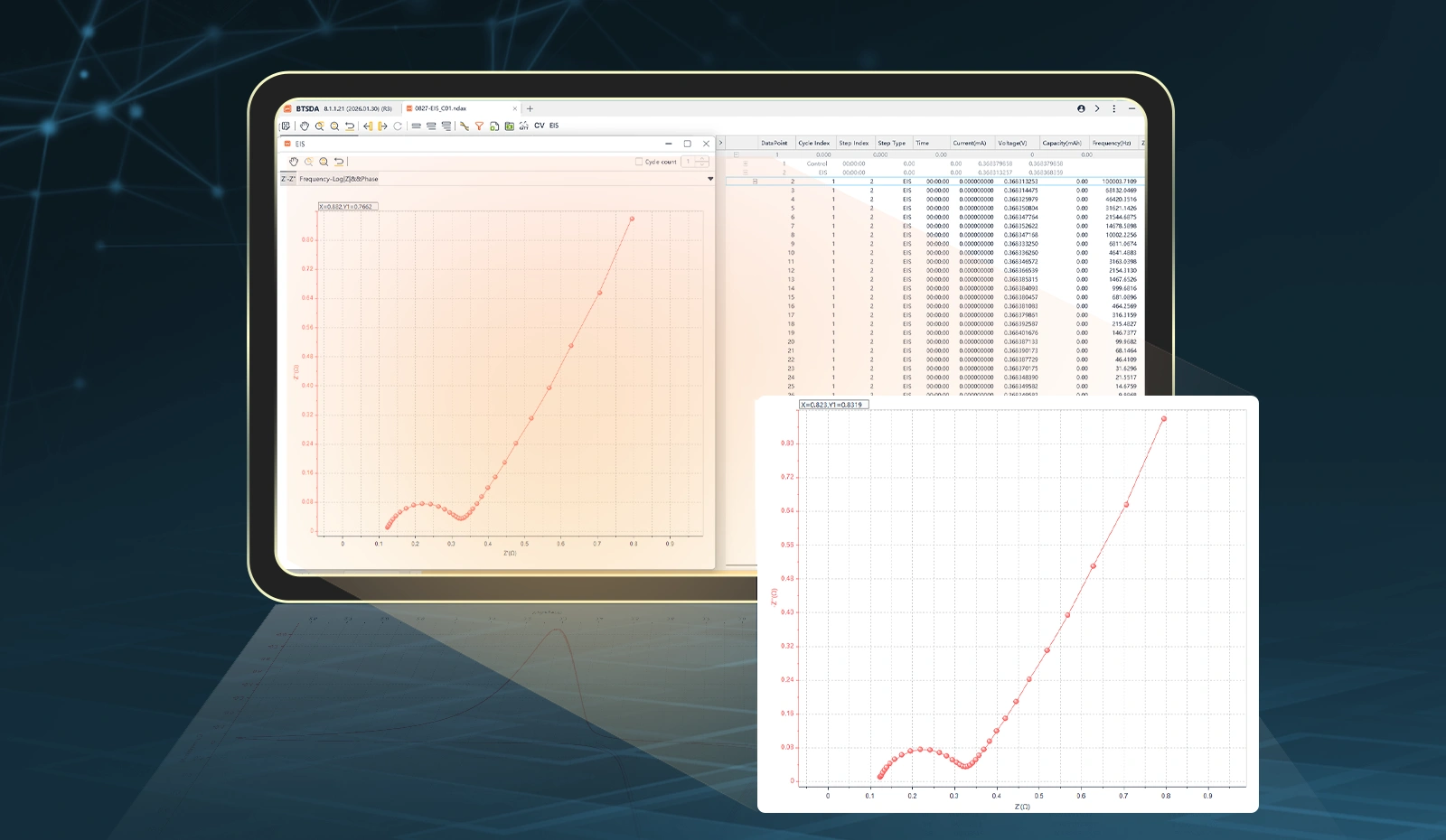

그림 4. 뉴웨어(NEWARE) CV/EIS 테스트 시스템의 소프트웨어 인터페이스 및 실시간 나이퀴스트 선도
하나의 통합 프로그래밍 워크플로우 내에서 충전, 방전, 순환 전압전류법(CV), EIS 테스트 순서를 실행함으로써 이 솔루션은 배터리를 재배치할 필요 없는 지능형 인시츄 폐루프 테스트을 구현합니다. 각 채널에 독립적인 하드웨어 EIS 발생기가 탑재된 핵심 기능은 기존 다채널 스위처로 인해 발생하는 고주파 기생 간섭을 완전히 제거합니다.FS ±0.01% 초고정밀도, 1000Hz 고주파 데이터 샘플링, 우수한 장기 드리프트 제어 성능이 결합되어, 뉴웨어(NEWARE) 시스템은 연구개발팀이 사이클을 중단하지 않고 다황화물 셔틀 현상의 동적 전기화학 데이터를 모니터링할 수 있게 지원하며, 결과적으로 첨단 배터리 소재의 개발과 반복 개선 속도를 높입니다.

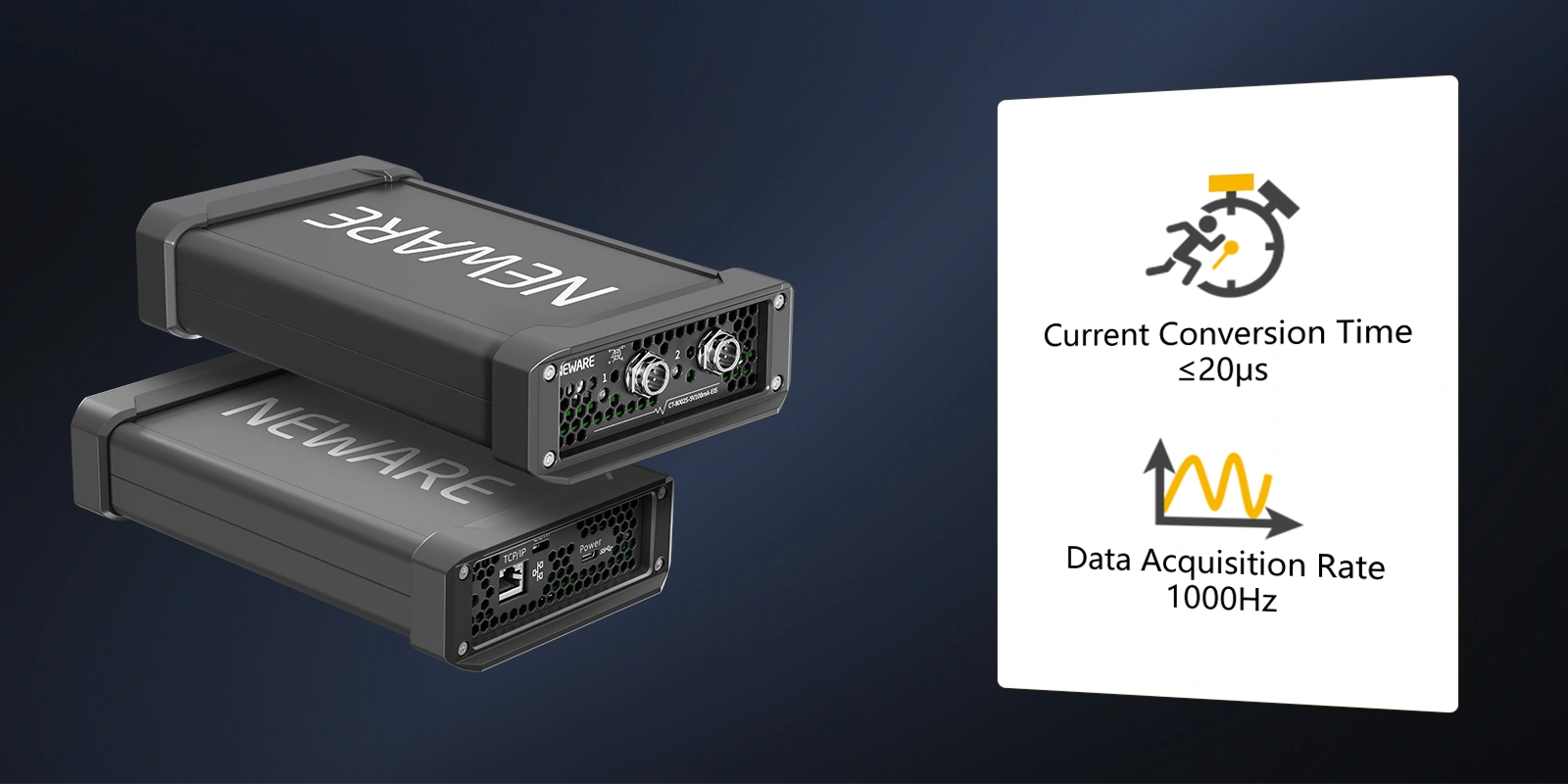

그림 5. 뉴웨어(NEWARE) CT‑8002S‑5V100mA‑EIS 배터리 테스트 시스템
[지금 바로 뉴웨어(Neware) 어플리케이션 엔지니어에게 문의하십시오] 귀하의 실험실에 최적화된 테스트 솔루션을 구성해 드립니다.
