이완시간 분포(Distribution of Relaxation Times, DRT) 분석은 전기화학적 임피던스 분광법(EIS, Electrochemical Impedance Spectroscopy) 데이터를 이완시간 스펙트럼으로 변환합니다. 리튬이온 배터리의 경우, 옴 저항, 계면 피막, 전하 이동, 고상 확산, 농도 확산 등 서로 겹쳐 있는 신호들을 분리하는 데 활용됩니다. 본 문서는 먼저 전지 셀 전체 구조와 등가회로 모델을 소개한 뒤, EIS 데이터가 DRT 스펙트럼으로 변환되는 원리와 결과 해석 방법을 설명합니다.
리튬이온 전셀은 흑연 음극, 양극 활물질, 집전체, 전해질 및 분리막으로 구성됩니다. 충방전 과정에서 전자는 외부 회로를 통해 이동하고 리튬 이온(Li⁺)은 전해질, 계면 피막, 활물질 입자를 거쳐 이동합니다. 각각의 전도, 반응 및 확산 단계가 임피던스를 유발할 수 있으므로 DRT 피크를 해석하기 전에 전셀 구조를 이해하는 것이 좋은 출발점이 됩니다.

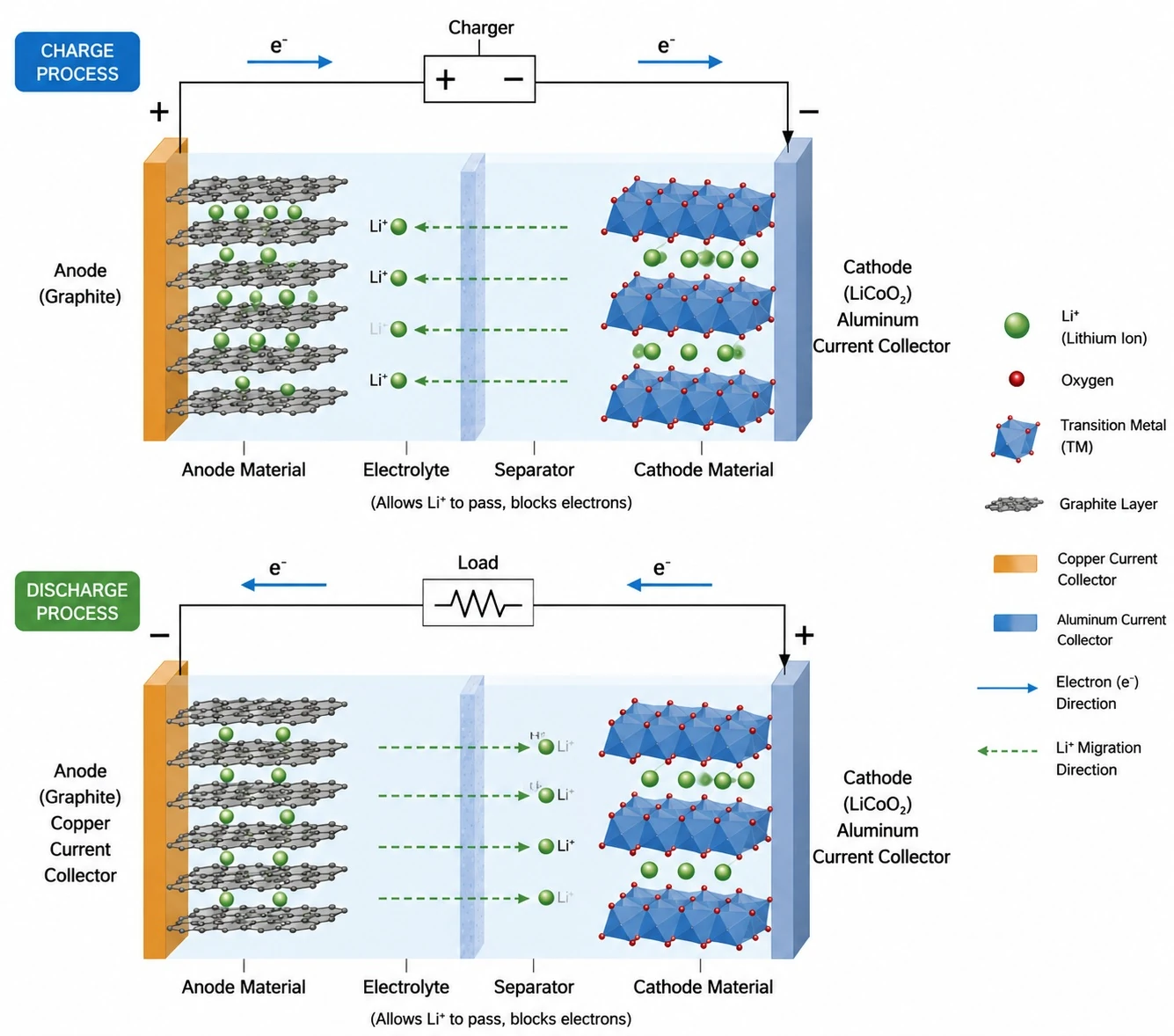

그림 1. 충방전 중 리튬이온 전셀 구조,흑연 음극과 양극 사이의 전자 흐름 및 리튬 이온(Li⁺) 이동을 보여줌.
데이터 처리 절차를 다루기 전에 등가회로 모델을 살펴보는 것이 도움이 됩니다. EIS 해석 시 배터리는 흔히 옴 저항과 여러 분포형 계면, 반응 속도 및 확산 관련 소자로 표현됩니다. 이는 배터리 내부에 실제로 이런 부품이 존재한다는 의미는 아닙니다. 오히려 이 회로는 서로 다른 시간 스케일로 이완되는 현상을 간결하게 설명하기 위한 방식입니다.

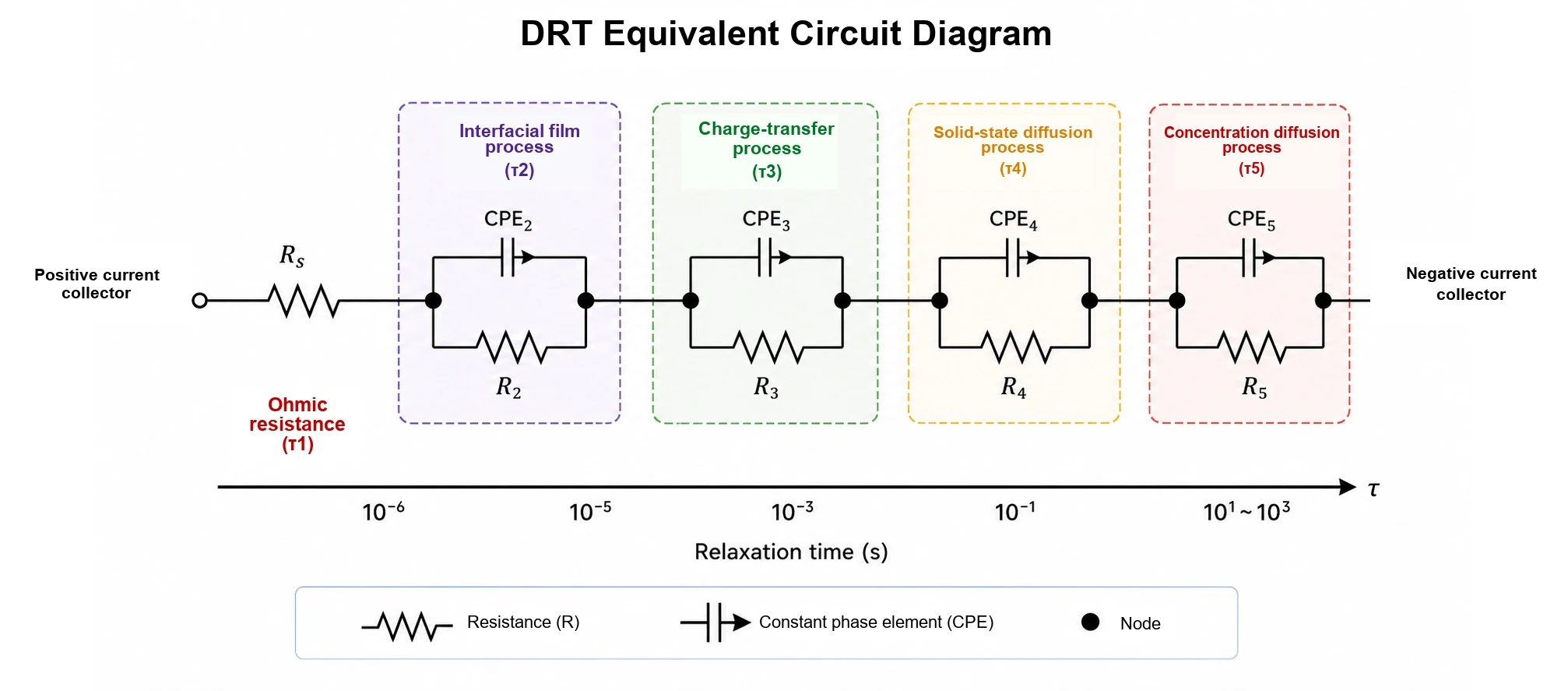

그림 2. 전형적인 배터리 임피던스 현상에 대한 등가회로 해석, 이완 시간 순서로 정렬됨.
EIS는 주파수 영역에서 미소 교란 AC 신호에 대한 배터리 응답을 측정하며, 대체로 선형 및 시불변 조건에서 수행합니다. 나이퀴스트 선도에서는 여러 전기화학 현상이 서로 겹쳐 나타날 수 있습니다. DRT는 임피던스 응답을 이완 시간 τ로 재매핑하며, 빠른 현상은 작은 τ에, 느린 현상은 큰 τ에 나타납니다.

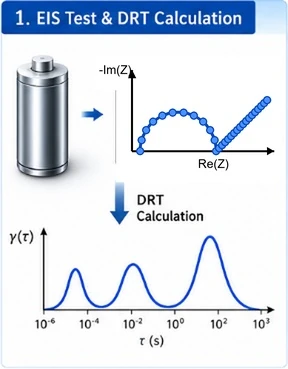

그림 3. EIS 데이터는 이완 시간 축 상의 DRT 피크로 변환할 수 있으며, 겹쳐진 임피던스 응답을 분리해줍니다.

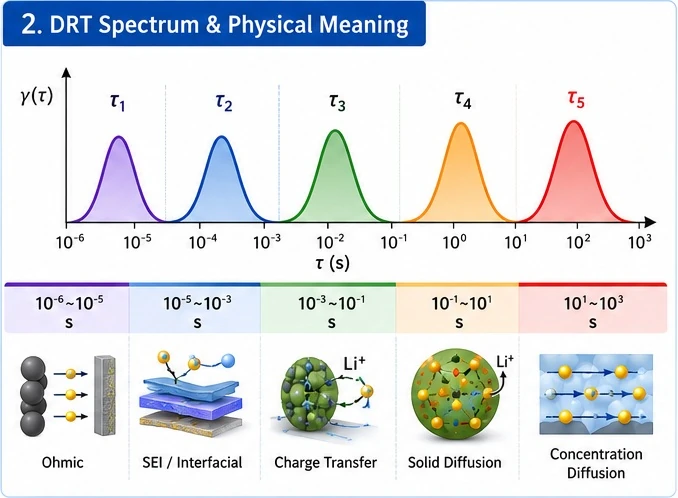

그림 4. 일반적인 DRT 피크 영역의 물리적 의미: 옴 응답, 계면 피막, 전하 이동, 고상 확산 및 농도 확산.
피크 귀속은 전지 화학계, 온도, 충전 상태, 사이클 이력, 주파수 구간 및 수치 정규화에 따라 달라집니다. 실무적 가이드로서 τ₁은 보통 고주파 영역의 옴 저항/접촉 저항 부근에 해당하며, τ₂는 계면 피막, τ₃는 전하 이동 반응 속도, τ₄는 고상 확산, τ₅는 상대적으로 느린 농도 확산 현상을 나타냅니다. 이러한 귀속 관계는 자동으로 정해지는 라벨이 아니라 물리적 근거에 기반한 가설로 간주해야 합니다.
그림 5. 다중 패널 DRT 현상 모음: τ₁ 옴 응답, τ₂ 계면 피막 응답, τ₃ 전하 이동 응답, τ₄ 고상 확산, τ₅ 농도 확산.

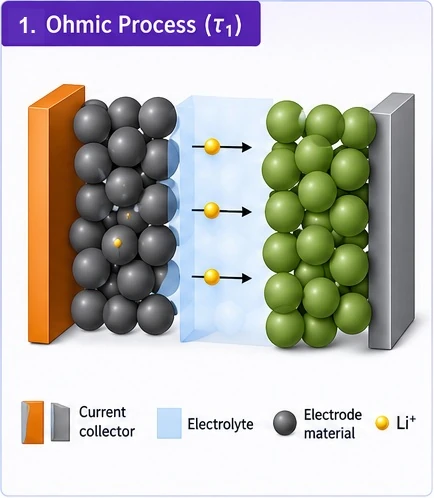

옴 응답은 일반적으로 10⁻⁶~10⁻⁵초 부근에 나타나며 빠른 전자/이온 전도, 집전체 경로, 탭, 용접부 및 접촉 저항을 의미합니다.

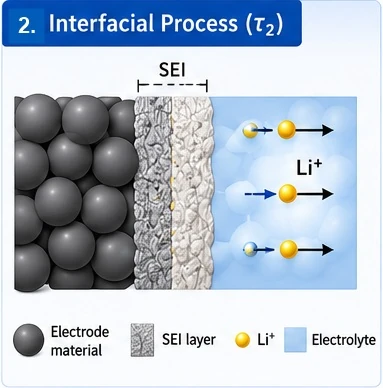

계면 피막 응답은 보통 10⁻⁵~10⁻³초 구간에서 관측되며 SEI/CEI 층 및 전극-전해질 접촉과 관련됩니다.

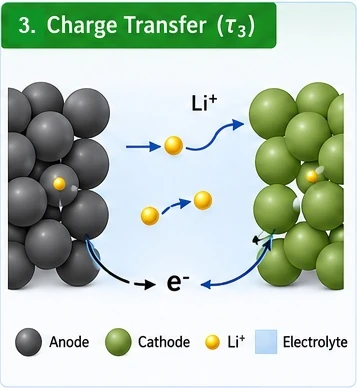

전하 이동은 대체로 10⁻³~10⁻¹초 에서 나타납니다. 계면에서 리튬 이온과 전자가 전기화학 반응을 완료하는 용이성을 나타냅니다.

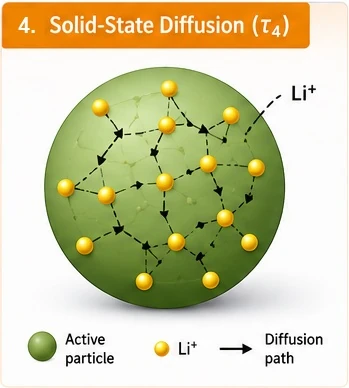

고상 확산은 보통 10⁻¹~10¹초 구간에 나타나며 활물질 입자 내부에서의 리튬 이온 이동 현상을 반영합니다.

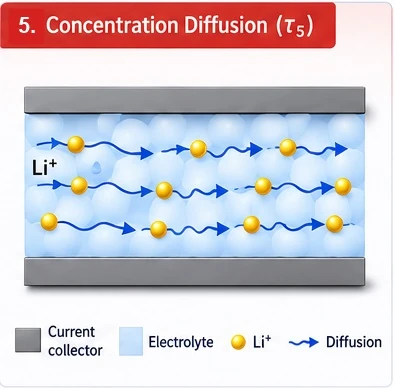

농도 확산은 더 긴 시간 스케일인 10¹~10³초 부근에 나타납니다. 전해질 또는 기공 단위의 농도 구배와 물질이동 분극 현상을 의미합니다.
배터리 DRT 관련 논문에서는 일반적으로 네 가지 형태로 결과를 제시합니다: 원시 EIS-DRT 비교, 초기/열화 상태 또는 조건별 DRT 스펙트럼, SOC 혹은 온도에 따른 누적 DRT 맵, 현상 귀속 기반 피크 피팅. 아래 그림은 학술지 도표를 복제하는 것이 아닌, 이러한 일반적인 분석 패턴을 직접 재구성한 개략 요약도입니다.

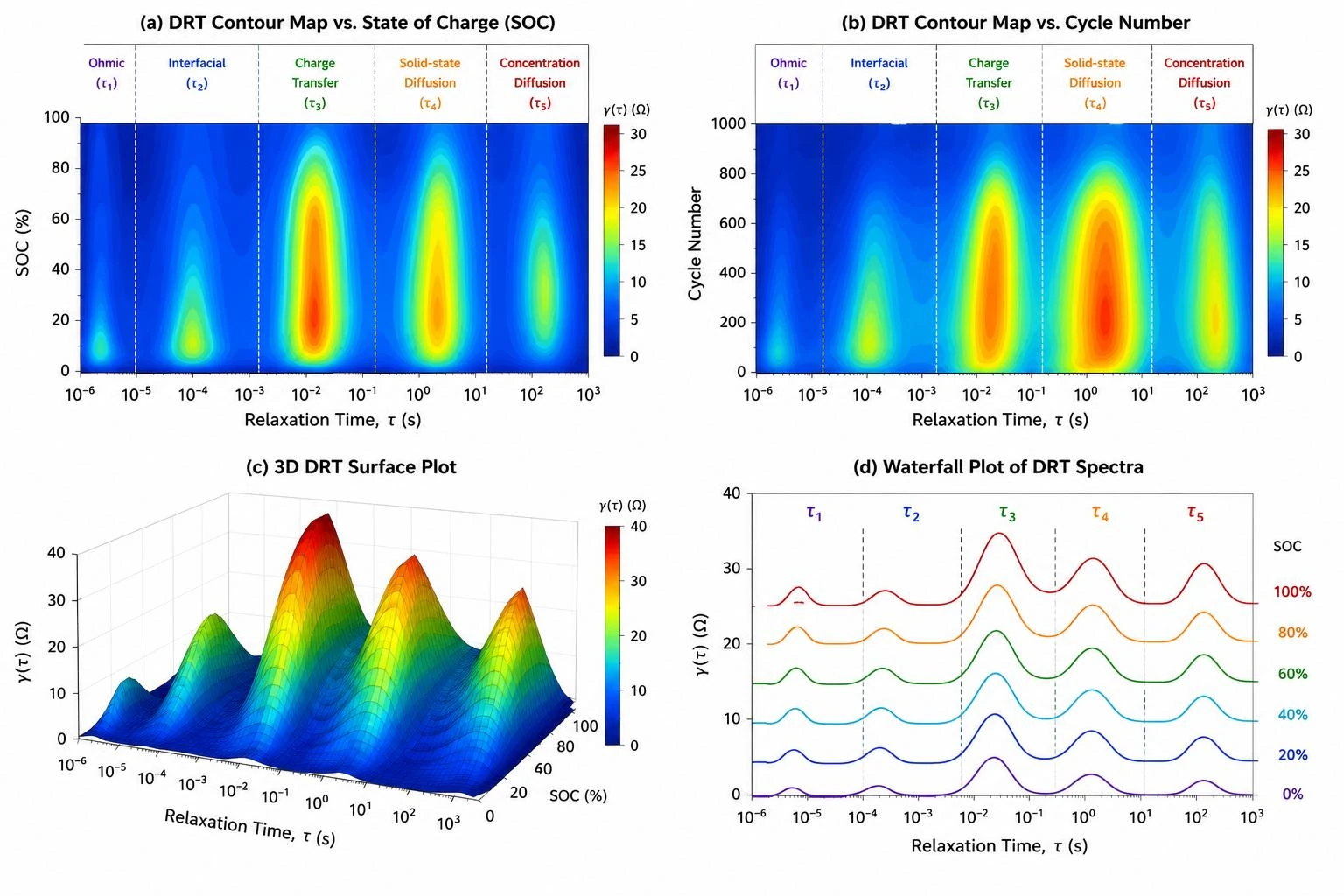

그림 6. 배터리 임피던스 논문에서 자주 쓰이는 DRT 분석 플롯의 자체 제작 개략 요약도: EIS-DRT 해석, 열화 비교, 운전 조건별 DRT 맵, 현상 귀속 기반 피크 피팅.
표준 DRT 모델은 측정된 임피던스를 여러 개의 병렬 RC형 이완 현상의 중첩으로 취급합니다. 연속 형태에서 임피던스는 다음과 같이 표기할 수 있습니다:
여기서 R∞는 옴 저항이며 γ(ln τ)는 DRT 함수입니다. γ(ln τ)에서 좁은 피크는 뚜렷한 단일 이완 현상을 의미하며, 넓은 피크는 일반적으로 다공성 전극 내 물질이동이나 불균일 계면처럼 분포형 또는 비이상적인 현상을 나타냅니다.
고주파 영역에 유도성 특성이 존재하는 경우, 모델에 인덕턴스 항을 추가할 수 있습니다:
EIS 데이터로부터 γ(ln τ)를 복원하는 것은 역문제입니다. 직접 역변환은 조건 불량(ill-conditioned)이므로 미세한 측정 노이즈만으로도 인위적인 진동 현상이 발생하거나 하나의 물리적 현상이 여러 개의 가짜 피크로 분리될 수 있습니다. 그래서 DRT 분석 툴은 정규화를 사용하며, 주로 티호노프 정규화(Tikhonov regularization) 또는 베이지안 능선 회귀(Bayesian ridge regression)를 활용합니다.
베이지안 DRT 기법은 γ(τ)에 대한 신뢰 구간을 추정할 수 있습니다. 구간이 좁으면 해당 피크가 데이터에 의해 비교적 확실하게 지지됨을 의미하며, 구간이 넓으면 관측된 특성이 노이즈, 주파수 측정 범위 또는 정규화 설정에 크게 좌우될 수 있음을 경고합니다.
피크를 배터리 현상에 귀속하기 전에 EIS 스펙트럼은 기본적인 일관성 검사를 통과해야 합니다. 힐버트 변환 또는 크라머스-크로닉(Kramers-Kronig) 방식 검사는 스펙트럼이 선형, 인과적, 안정적인 임피던스 거동 조건을 만족하는지 평가하는 데 자주 활용됩니다.
| 기호 | 의미 | DRT 분석에서의 역할 |
| γ(ln τ) | 이완시간 분포(Distribution of relaxation times) | 피크 위치와 면적은 현상의 시간 스케일 및 저항 기여도를 나타낸다. |
| τ | 이완 시간 상수(relaxation time constant) | 특성 응답 시간. τ가 작을수록 동특성이 빠르다. |
| λ | 정규화 파라미터(regularization parameter) | γ의 평활도를 조절하며, λ가 클수록 DRT 곡선이 더 매끄러워진다. |
| D_q | q차 미분 행렬(q-th order differentiation matrix) | γ에 1차 또는 2차 미분 기반 평활도 페널티를 부여한다. |
| μ, Σ | 평균 벡터 및 공분산 행렬(mean vector and covariance matrix) | 베이지안 신뢰 구간 계산에 사용되는 사후 분포 파라미터. |
열화 원인 진단: 계면, 반응속도, 확산 제한 요인별 저항 증가 현상을 분리하여 분석합니다.
셀 또는 소재 비교: 용량 값이 유사하게 보여도 현상 단위의 차이를 검출합니다.
운전 조건 영향 추적: 온도, SOC, 전류 속도 변화에 따른 DRT 피크 이동을 관찰합니다.
과도한 해석 금지: EIS 데이터 품질, 등가회로 피팅, 전기화학 데이터, 소재 근거를 통해 DRT 피크 귀속 결과를 검증해야 합니다.
DRT 기법 참고문헌
Wan, T. H.; Saccoccio, M.; Chen, C.; Ciucci, F. 이산화 기법이 이완시간 분포 디컨볼루션에 미치는 영향: DRTtools 기반 방사기저함수 구현. Electrochimica Acta 184, 483-499 (2015).
Ciucci, F.; Chen, C. 이완시간 분포를 활용한 전기화학 임피던스 분광 데이터 분석: 베이지안 및 계층적 베이지안 기법. Electrochimica Acta 167, 439-454 (2015).
Effat, M. B.; Ciucci, F. 전기화학 임피던스 분광 데이터로부터 이완시간 분포 디컨볼루션을 위한 베이지안 및 계층적 베이지안 기반 정규화. Electrochimica Acta 247, 1117-1129 (2017).
Liu, J.; Wan, T. H.; Ciucci, F. 전기화학 임피던스 데이터의 힐버트 변환 및 크라머스-크로닉 변환에 대한 베이지안 관점. Electrochimica Acta 357, 136864 (2020).
