10C 고속충전은 단순히 충전 전류를 10배 높이는 것으로 오해받는 경우가 많습니다. 진정한 난제는 고전류, 저온, 높은 충전 상태(SOC), 열화 상태, 고장 조건에서 온도 상승을 제어하고 용량 열화를 허용 범위 내로 유지하며 명확한 안전 여유 확보를 확보하는 것입니다. 본 문서에서 소개하는 6가지 시험은 연구 및 검증을 위한 엔지니어링 프레임워크를 구성하며, 단일 표준에서 규정한 고정된 시험 항목은 아닙니다.
C‑rate는 정격 용량 대비 충·방전 전류의 크기를 나타냅니다. 이상적인 정전류 조건에서 1C는 약 60분, 10C는 약 6분의 충전 시간에 해당합니다. 하지만 실제 배터리는 일반적으로 정전류‑정전압(CC‑CV) 프로파일로 충전되며, 배터리가 높은 SOC 구간에 가까워지면 전류가 점차 감소합니다. 케이블, 커넥터, 충전기, 배터리 관리 시스템(BMS), 열관리 시스템 역시 차량이 지속적으로 수용할 수 있는 전력에 제약을 가합니다. 따라서 “5분 충전”은 보통 특정 SOC 구간 내에서 정해진 양의 에너지를 추가하는 것을 의미할 뿐, 모든 온도 조건에서 0%부터 100%까지 완전 충전하는 것을 뜻하지는 않습니다.

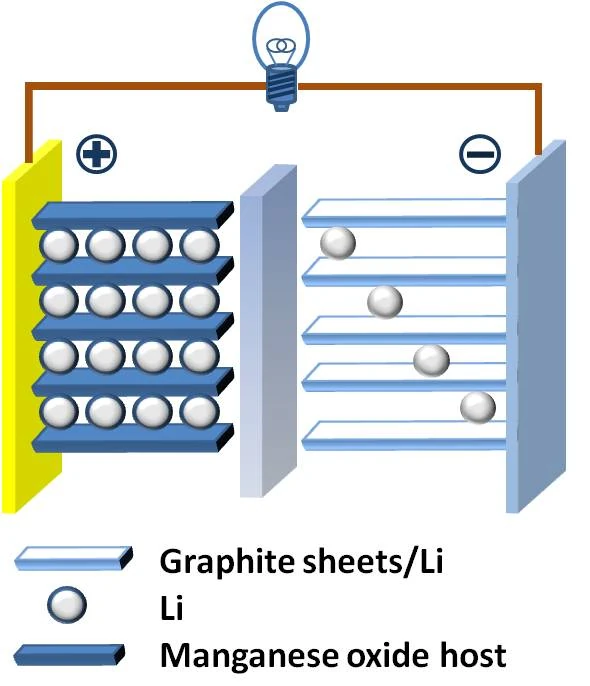

그림 1. 충전 과정에서 리튬 이온은 전해질을 통해 이동하고 전자는 외부 회로를 따라 흐른다.
국제에너지기구(IEA)의 2026년 분석 보고서에 따르면, 최신 일부 배터리 기술은 충전 초기 단계에서 10C 혹은 12C에 도달할 수 있습니다. 800V 이상의 배터리 플랫폼과 고전류 충전 시스템이 결합되면서 승용차는 메가와트급 충전 수준에 근접하게 되었습니다. IEA는 또한 이러한 고배율 충전은 주로 충전 초기에만 나타나며, 인프라 신뢰성과 전력망 피크 수요가 대규모 보급의 중요한 제약 요인으로 남아있다고 강조합니다[1]. 초고속 충전에 대한 모든 평가에서는 초기·최종 SOC, 주변 온도, 최고 및 평균 충전 배율, 공급된 에너지량, 전체 충전 시간을 명시해야 합니다.
한눈에 보는 6가지 극한 테스트
| 테스트 항목 | 주요 변수 | 주요 관찰 항목 | 자주 간과되는 점 |
| 고전류 응답 | 전류,샘플링 속도,동적 단계 | 전압 오차,에너지 효율,응답 시간 | 피크 C-rate는 평균 C-rate가 아님 |
| 열 응답 | 온도,냉각,고정 지그,연결부 | 최고 온도,온도 구배,발열 속도 | 표면 온도만으로는 내부 상태를 완전히 대변할 수 없음 |
| 리튬 석출 경계 | 저온,높은 SOC,열화 상태 | 압력,휴지,전기화학적 특성,분해 검증 근거 | 단일 전압 신호만으로는 리튬 석출 현상을 놓칠 수 있음 |
| 수명 열화 | C-rate,컷오프 전압,온도,휴지 시간 | 용량,DC 저항,임피던스,에너지 효율 | 셀 간 결과를 그대로 이전 적용할 수 없음 |
| 프로토콜 매트릭스 | SOC,SOH,온도,계단식 전류 | 충전 시간,열화,제한 조건 작동 | 최적 조건 하나만으로는 대표성을 갖지 않음 |
| 고장 안전성 | 과충전,단락,센싱 고장,냉각계 고장 | 보호장치 응답,온도 상승,가스 배출,고장 모드 | 적합성 시험만으로 제품의 모든 위험요소를 커버할 수 없음 |
초고속 충전 시험의 첫 번째 난제는 셀 자체가 아니라 계측 및 전력 공급 경로입니다. 100Ah 셀 기준 10C는 이론상 1,000A 전류에 해당합니다. 이 수준에서는 부스바와 커넥터의 접촉 저항, 케이블 발열, 4선식 측정점 위치, 채널 보정 오차 등이 모두 셀 단자에 실제 인가되는 전류와 전압에 영향을 미칩니다. 시험기가 설정값만 표시하고 단자에서의 정확한 실측값을 제공하지 않으면, 이후 온도 상승, 효율, 수명에 관한 결론이 잘못된 입력값을 기반으로 도출될 수 있습니다.
최소한 네 가지 성능을 검증해야 합니다. 고전류 구간 전압·전류 정확도, 전류 계단 변화 및 램프 구간의 응답 시간, 전압·전류·온도의 동기화 샘플링, 이상 조건에서의 하드웨어 보호 기능입니다. 결과 보고에는 피크 전류, 평균 전류, 충전 용량, 공급 에너지를 기재해야 합니다. 단순히 “최대 10C”라는 수치만으로 충전 후반부의 뚜렷한 전류 점감 현상을 가려서는 안 됩니다.
그림 2. 초고속 충전은 배터리 셀만이 아니라 전체 전력 공급 경로에 의존한다.
고전류는 옴 발열과 분극 발열을 증가시키지만, “온도가 낮을수록 항상 안전하다”는 가정 역시 오해의 소지가 있습니다. 저온에서는 이온 이동과 흑연으로의 리튬 인터칼레이션이 느려져 리튬 석출 위험이 커집니다. 반대로 온도가 과도하게 높으면 부반응과 소재 열화가 가속됩니다. 따라서 고속충전 시험에서는 단일 지점의 온도만 측정해서는 안 되며, 최고 온도, 측정 지점 간 온도 차이, 온도 상승 속도, 충전 종료 후의 열 지연 현상을 추적해야 합니다.
연구에 따르면 단기 온도 제어는 고에너지 밀도 배터리의 고속충전 반응 속도를 개선할 수 있습니다. 특정 셀, 전해질, 열관리 조건 하에서 Wang 등 연구진은 265 Wh/kg−1 배터리를 11~12분 만에 SOC 70%~75%까지 충전했고, 900~2000사이클 수명을 확보했다고 보고했습니다[3]. 이 결과는 온도를 고속충전 프로토콜에 반영할 수 있음을 보여주지만, 다른 화학계, 전극 로딩량, 팩 설계에 그대로 적용할 수는 없습니다. 엔지니어링 검증은 주변 온도, 냉각 성능, 열 경계 조건별로 반복 진행해야 합니다.
흑연계 음극을 고속충전할 때 가장 핵심적인 위험 요소가 리튬 석출입니다. 리튬 이온이 충분히 빠르게 흑연 내부로 인터칼레이션되지 못하면 금속성 리튬이 음극 표면에 석출될 수 있습니다. 이는 활성 리튬을 소모시켜 용량 감소를 가속화하고, 특정 조건에서는 내부 단락 위험을 높입니다. 저온, 높은 SOC, 고C-rate, 열화는 일반적으로 안전 충전 구간을 좁힙니다[2,4]. 충전 직후 발열이나 고장이 발생하지 않았다고 해서 리튬 석출이 발생하지 않은 것은 아닙니다.
리튬 석출은 충전 후 전압 완화 현상, 쿨롱 효율, 용량 미분/전압 미분 분석, 임피던스, 압력, 두께 변화를 종합해 평가하며 필요한 경우 분해 검증을 진행합니다. Huang 등 연구진은 단위 충전량당 압력 변화 dP/dQ를 이용해 리튬 석출 시작점을 식별했고, 0℃에서 충전 조건을 동적으로 조절하는 개념 검증용 프로토콜을 시연했습니다[4]. 다만 검출 기법마다 셀 구조, 클램핑 압력, 온도 구배, 열화 상태에 대한 민감도가 다릅니다. 리튬 석출 경계 판단은 단일 신호에 의존해서는 안 됩니다.

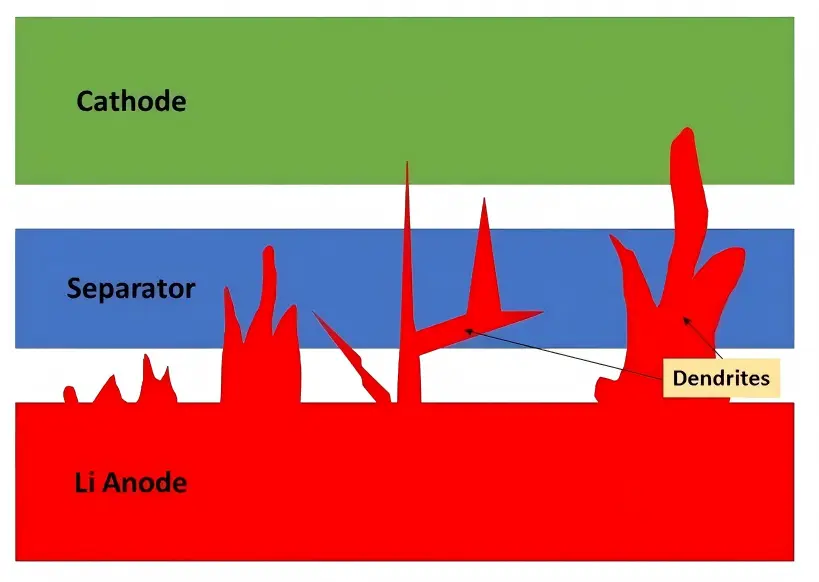

그림 3. 리튬 석출물이 분리막 방향으로 성장하여 단락 위험을 높일 수 있다.
한 차례의 급속 충전은 해당 사이클에서 에너지가 공급되었음만 입증할 뿐, 배터리가 장기간 정상적으로 사용 가능함을 보장하지는 않는다. 수명 시험에는 주기적으로 저율 용량 확인, 직류 저항 또는 펄스 전력 측정, 에너지 효율·정전압 구간 지속 시간·자기방전 기록이 포함되어야 한다. 사이클 수만을 가로축으로 사용하면 충전 프로토콜 간 총 통과 에너지 및 높은 SOC 구간 체류 시간의 차이가 가려질 수도 있다.
Mathieu 등은 상용 리튬이온 전지 3종에 대해 충전 전류, 컷오프 전압, 주변 온도 조건을 달리하여 열화 특성을 비교하였다. 연구진은 급속 충전의 영향이 전지 화학계와 내부 설계에 크게 좌우되며, 열화가 최소가 되는 온도가 전지마다 다르다는 사실을 확인하였다[5]. 따라서 25℃에서 한 종류 전지에 대해 검증된 급속 충전 전략을 다른 전지에 그대로 적용할 수 없다. 또한 소수의 미사용 샘플만으로 배치 편차와 열화된 전지의 거동을 대표할 수도 없다.

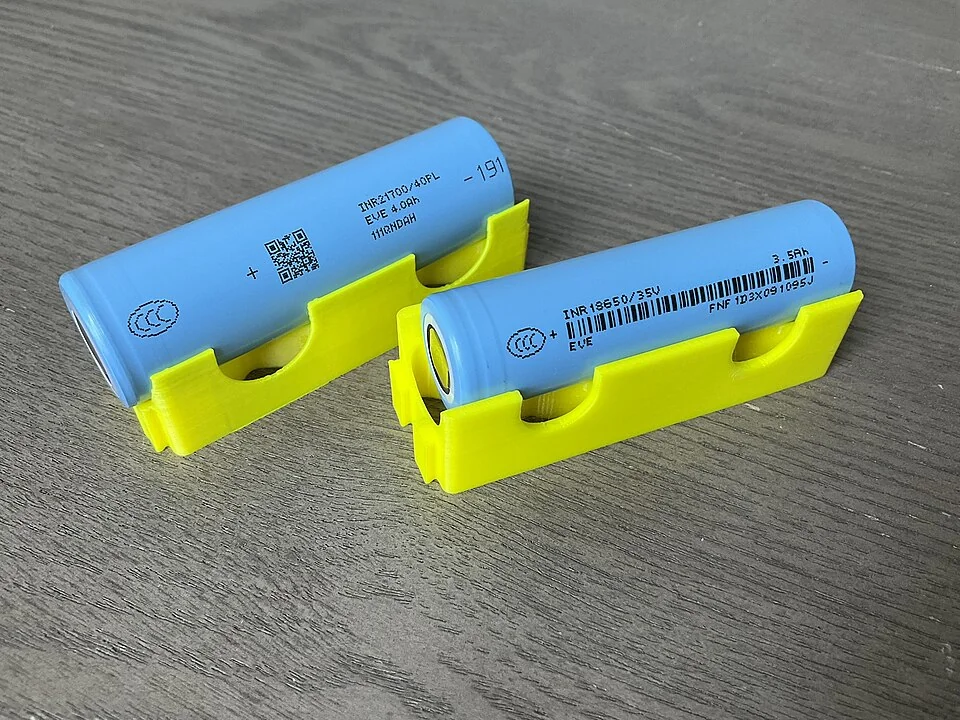

그림 4. 동일한 계열의 배터리라도 전지 크기와 내부 설계는 상이할 수 있으므로, 급속 충전 시험 결과는 제품별로 개별 검증해야 한다.
실용적인 초급속 충전 전략은 단일 전류값이 아니다. SOC, 온도, 건강상태(SOH)에 따라 변하는 제어 프로파일이다. 낮은 SOC 구간에서는 더 높은 전류를 허용할 수 있지만, 높은 SOC 부근에서는 전류를 감소시켜야 하는 경우가 일반적이다. 또한 저온, 냉각 부족 또는 열화로 인해 내부 저항이 상승한 경우 허용 전류는 낮춰야 한다. 시험 매트릭스는 상온의 새 전지에서 얻은 최적 결과만 제시하는 것이 아니라, 초기 및 목표 SOC, 주변 온도, 냉각 조건, 샘플 편차, 여러 SOH 구간을 포함해야 한다.
프로토콜에 여러 전류 스텝, 타이밍 지점, 컷오프 조건이 포함되면 파라미터 조합 수가 급격히 늘어난다. Attia 등은 초기 수명 예측과 베이지안 최적화를 결합한 폐루프 방식으로 10분 급속 충전 후보 프로토콜 224가지를 스크리닝하였다. 16일 만에 장수명 후보를 발굴했으며, 초기 예측 없이 전수 시험을 진행했을 경우 500일 이상 소요될 것으로 추정하였다[6]. 즉 인공지능은 가치가 낮은 실험을 줄일 수 있지만, 시험 데이터가 정확하고 제약 조건이 명확하며 최종 후보에 대해 독립적인 수명 검증이 진행될 때에만 유효하다.
초급속 충전은 동작점을 전압, 온도, 전력 한계에 더 가깝게 만들기 때문에 고장 상황에서 시스템이 안전하게 종료되는지 입증해야 한다. 대표적인 시나리오로는 전압·온도 센서 드리프트, 냉각 성능 저하, 접촉기 고장, 통신 단절, 전지 불균형 악화, 과충전 및 외부 단락이 있다. 평가는 화재 발생 여부만 확인하는 것을 넘어 보호 동작 응답 시간, 전지 최고 전압, 국부 온도 상승, 벤팅 거동, 고장 후 진단 가능성까지 포함해야 한다.
IEC 62660-3:2022는 전기 도로 차량에 사용되는 리튬이온 전지 및 전지 모듈의 기본 안전 시험과 합격 기준을 규정하고 있으며, 정상 사용 조건과 합리적으로 예측 가능한 오사용 및 사고 상황을 다룬다[7]. 해당 규격 준수는 기본 요건일 뿐, 특정 10C 충전 전략이 모든 SOC, 온도, 열화 상태, 시스템 고장 조합에 대해 검증되었음을 의미하지는 않는다. 제품 단위 시험 계획은 전지 화학계, 구조, BMS 로직, 차량 열관리 사양을 바탕으로 추가적인 한계 조건을 정의해야 한다.

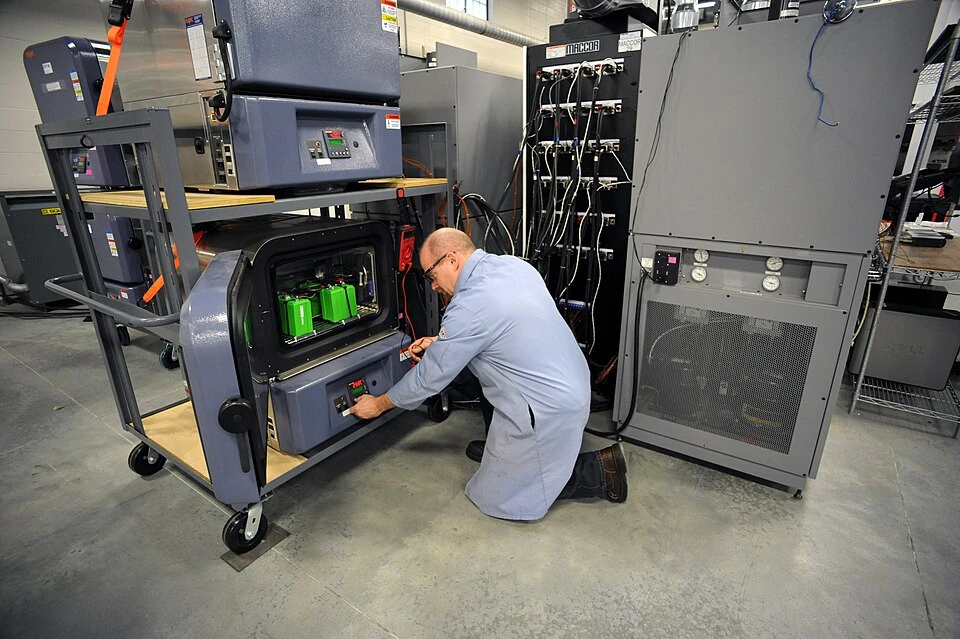

그림 5. 통제된 실험실 시험을 통해 엔지니어는 과열 위험을 평가하고 비정상 조건에서 배터리 보호 기능을 검증할 수 있다.
시험 보고서를 검토할 때 먼저 아래 정보를 확인해야 한다:
충전 시간이 의미하는 SOC 구간, 최고 및 평균 C-rate
주변 온도, 전지 초기 온도, 냉각 방식, 최대 온도 편차
전지 화학계, 용량, 에너지 밀도, 샘플 수, 샘플 균일성
리튬 석출 판단 기준, 그리고 다른 기법이나 분해 분석을 통한 교차 검증 여부
사이클 수명 종료 기준과 용량, 내부 저항, 에너지 효율의 변화량
저온, 고SOC, 열화, 고장 상황에서 급속 충전 전략이 자동으로 출력을 낮추거나 종료하는지 여부
보고서에 상온에서의 충전 곡선 하나만 제시하고 SOC 구간, 온도 상승, 리튬 석출, 사이클 후 상태에 대한 명시가 없다면, 해당 보고서는 장비가 한 번 고출력을 공급했음만 보여줄 뿐 양산 적용 가능한 초급속 충전 성능을 입증하지 못한다.
A: 꼭 그렇지는 않다. 전극 설계, 에너지 밀도, 전해질, 온도, SOC 구간, 충전 프로토콜, 냉각 조건도 결과에 영향을 미친다. 일반적으로 높은 C-rate는 이온 이동 및 열관리 여유폭을 줄이므로, 리튬 석출, 수명 및 안전성 시험을 통해 운전 한계 범위를 확립해야 한다.
A: 적절한 예열은 반응 속도를 개선하고 저온 리튬 석출 위험을 낮출 수 있지만, 고온은 부반응을 가속화하기도 한다. 온도 제어는 전지 소재, 가열 지속 시간, 냉각 성능, 안전 한계와 함께 검증되어야 한다고, 온도가 높다고 무조건 유리한 것은 아니다.
A: 아니다. AI는 프로토콜 스크리닝, 초기 경향 예측, 다음 실험 선정에 도움을 줄 수 있지만 모델은 고품질 데이터에 의존하며 학습에 사용되지 않은 샘플로 검증을 거쳐야 한다. 최종 수명 및 안전 한계를 확인하기 위해 물리적 시험은 필수적이다.
10C 급속 충전은 단독적인 C-rate 규격이 아니다. 전지 설계, 열관리, 충전 프로토콜, BMS, 시험 장비가 복합적으로 결정하는 시스템 성능이다. 의미 있는 검증은 세 가지 질문에 답해야 한다: 목표 속도로 에너지가 공급되었는가? 열화 수준이 허용 범위 내에 있는가? 불리한 조건 또는 고장 상황에서 시스템이 신속하게 안전 정지할 수 있는가? 고전류 응답, 열 거동, 리튬 석출, 수명, 프로토콜 매트릭스, 고장 안전성에 대한 근거가 모두 확보되어야만 5분 충전이 단순 시연 단계를 넘어 재현 가능하고 검증된 공학적 성능으로 인정될 수 있다.
참고문헌
[1] International Energy Agency (IEA). Ultra-fast charging batteries. Global EV Outlook 2026 (2026). https://www.iea.org/reports/ultra-fast-charging-batteries
[2] Tomaszewska, A. et al. Lithium-ion battery fast charging: A review. eTransportation 1, 100011 (2019). https://doi.org/10.1016/j.etran.2019.100011
[3] Wang, C.-Y. et al. Fast charging of energy-dense lithium-ion batteries. Nature 611, 485–490 (2022). https://doi.org/10.1038/s41586-022-05281-0
[4] Huang, W. et al. Onboard early detection and mitigation of lithium plating in fast-charging batteries. Nature Communications 13, 7091 (2022). https://doi.org/10.1038/s41467-022-33486-4
[5] Mathieu, R., Briat, O., Gyan, P. & Vinassa, J.-M. Comparison of the impact of fast charging on the cycle life of three lithium-ion cells under several parameters of charge protocol and temperatures. Applied Energy 283, 116344 (2021). https://doi.org/10.1016/j.apenergy.2020.116344
[6] Attia, P. M. et al. Closed-loop optimization of fast-charging protocols for batteries with machine learning. Nature 578, 397–402 (2020). https://doi.org/10.1038/s41586-020-1994-5
[7] International Electrotechnical Commission. IEC 62660-3:2022: Secondary lithium-ion cells for the propulsion of electric road vehicles—Part 3: Safety requirements (2022). https://webstore.iec.ch/en/publication/65084
Seoul: NEWARE
19th Taerung Techno Town, Gasan-dong, Geumcheon-gu, Seoul 1314, 70 Gasan digital 2-ro, Geumcheon District, Seoul, Korea
(서울특별시 금천구 가산디지털2로 70, 대륭테크노타운19차 1314호)
