적용 배터리 유형: 코인 셀(CR2032, CR2025 등), 코인 하프 셀
사용 방법 및 주의 사항:
·배터리 양극과 음극을 구분한다. 빨간색은 양극, 검은색은 음극이다.
·배터리와 접촉하는 클램프 금속판은 오염이나 부식이 없도록 유지한다.

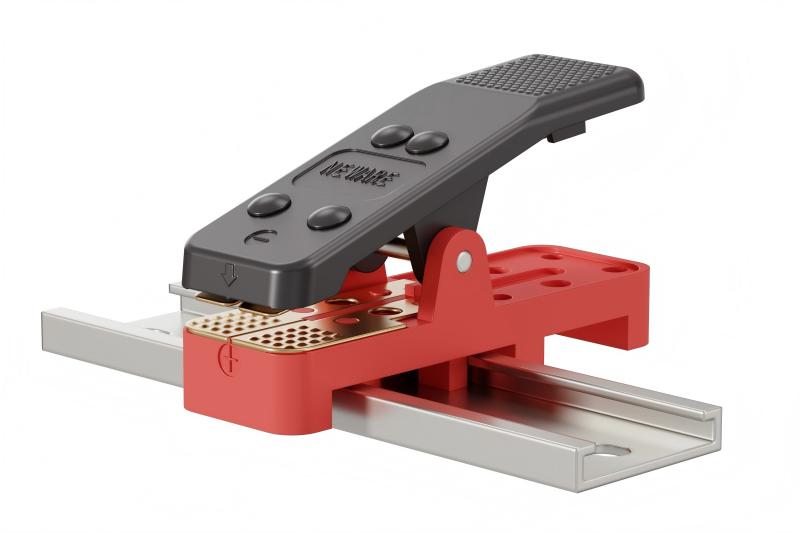

그림 1 코인 셀 클램프
코드 | A705-CR-mA-DG |
접촉 저항 | ≤50mΩ |
| 작동 온도 | -40℉~302℉ (-40℃~150℃) |
배터리 두께 | ≤6mm |
사용 횟수 | >20000 |
적용 배터리 유형: 파우치 셀, 폴리머 리튬이온 배터리
사용 방법 및 주의 사항:
·양극과 음극을 정확히 연결한다. 빨간색은 양극, 검은색은 음극이다.
·클램프 사이 거리를 파우치 셀 탭 간격에 맞춘다.
·전극 클램프 판 사이 거리를 배터리 탭 너비에 맞춘다.
·클램프와 배터리 탭의 온도 변화를 모니터링하며, 이상 과열이 발생하면 테스트를 즉시 중지한다.

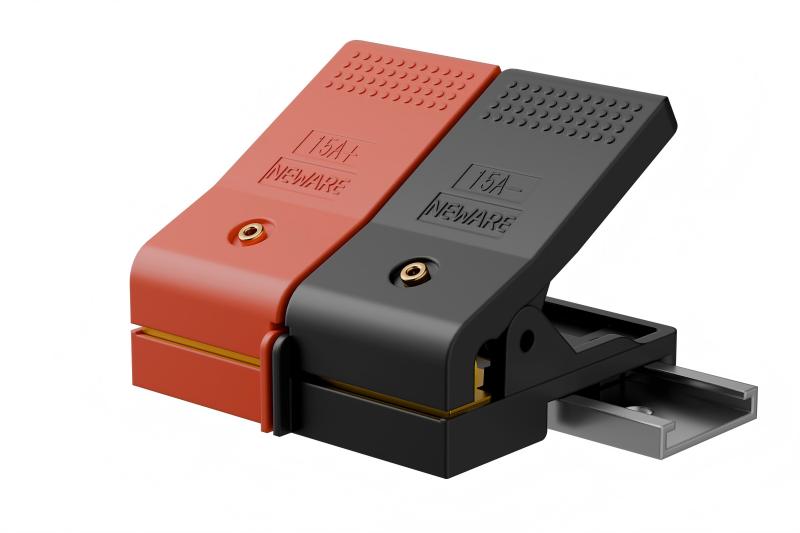

그림 2 폴리머 파우치 셀 클램프
코드 | A705-P-DG-15A A705-P-30A-DG |
최적 전류 | ≤15A/≤30A |
작동 온도 | -40℉~302℉ (-40℃~150℃) |
| Contact resistance | ≤1mΩ |
| 사용 횟수 | >20000 |
적용 배터리 유형: 3전극 테스트, 파우치 셀, 리드 배터리
사용 방법 및 주의 사항:
① 3전극 시스템 테스트
·전류 양극(I+)과 전압 양극(V+)을 작동 전극(WE)에 연결한다.
·전류 음극(I-)을 대전극(CE)에 연결한다.
·전압 음극(V-)을 기준 전극(RE)에 연결한다.

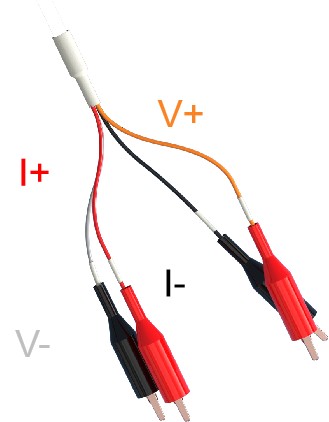

그림 3 4선 연결 설명

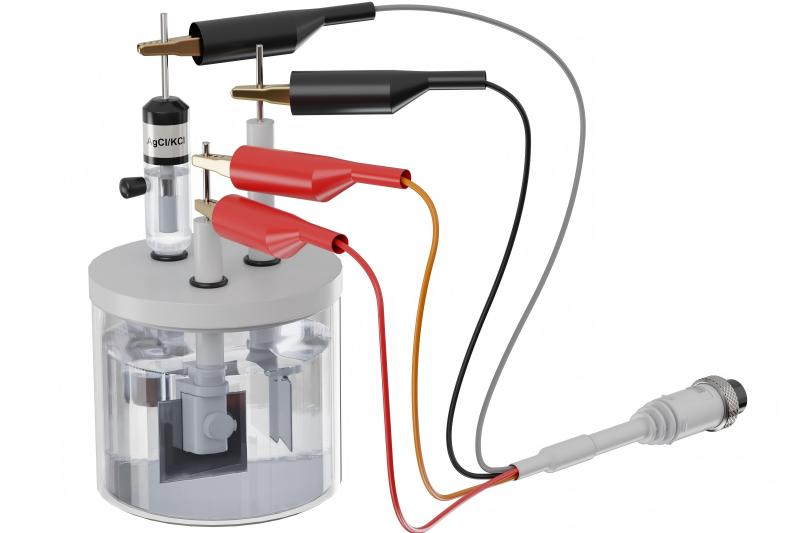

그림 4 악어 클립을 사용한 3전극 연결 개념도
② 파우치 셀 테스트
·전류 양극(I+)과 전압 양극(V+)을 양극 탭에 연결한다.
·전류 음극(I-)과 전압 음극(V-)을 음극 탭에 연결한다.

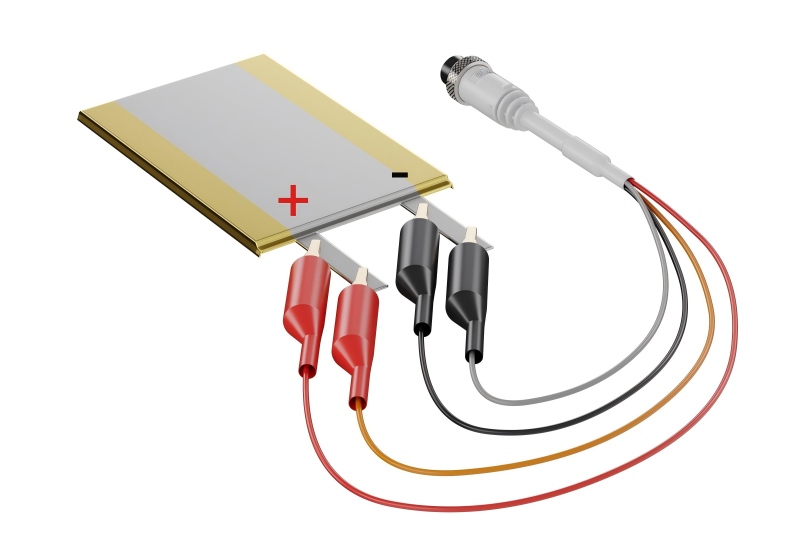

그림 5 악어 클립을 사용한 파우치 셀 연결 개념도
·4선 전류/전압 선과 극성(양/음)을 정확히 구분한다.
·서로 다른 극성 클립이 접촉하거나 동일 도체에 동시에 접촉하지 않도록 한다. 단락이 발생하면 장비나 배터리가 손상될 수 있다.
·배터리 탭 표면과 악어 클립 접촉 지점을 깨끗하게 유지한다.
·모든 클램핑 지점이 단단하고 안정적인지 확인하며, 테스트 중 느슨해지지 않도록 한다.
·테스트 중 전극이나 장치를 이동하지 않는다.
·테스트 후 클립을 즉시 제거하며, 장시간 클램핑하지 않는다.
적용 배터리 유형: 원통형 배터리
직경 <18mm인 경우, 배치 테스트 시 장치 패널 사용을 권장한다.
기타 경우, 배터리 크기와 전류 요구 사항에 맞는 단일 셀 테스트 장치를 선택한다. 단일 셀 장치는 보통 토글 제어 방식으로 클램핑한다.

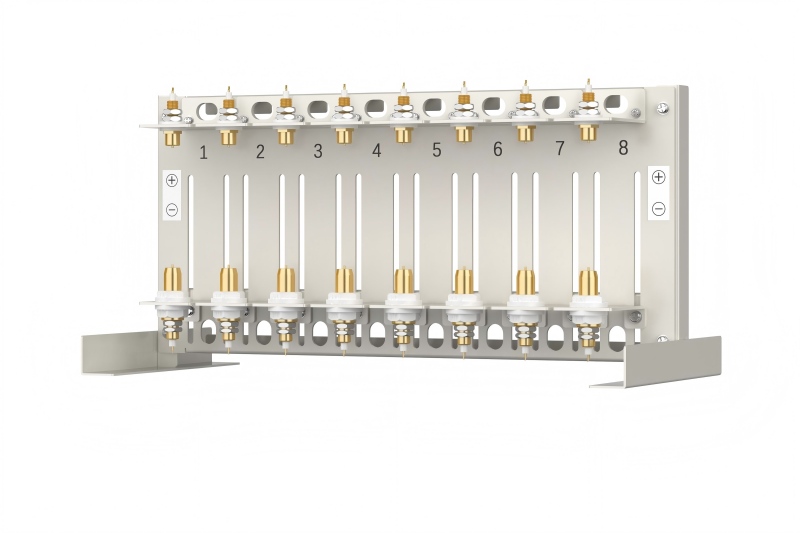

그림 6 원통형 셀 장치 패널

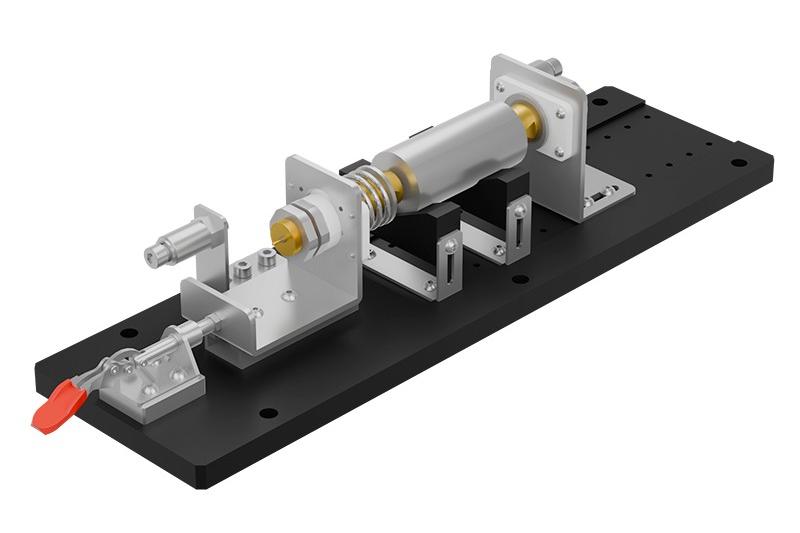

그림 7 원통형 셀 토글 장치
사용 방법 및 주의 사항:
·대상 원통형 셀 모델(예: 18650, 21700)과 직경에 맞는 장치를 선택한다.
·양극과 음극을 정확히 연결한다. 일반적으로 장치 베이스는 배터리 음극(케이스)에 연결되고, 상부 프로브나 핀은 배터리 양극(상단)에 연결한다.
·토글형 단일 셀 장치의 경우, 배터리를 놓기 전에 토글 핸들을 들어 올리거나 회전시켜 상하 프로브 간 충분한 거리를 확보한다.
·배터리를 놓은 후, 토글 핸들을 조작하여 부드럽게 눌러 고정한다. 배터리가 흔들리지 않고 프로브와 배터리 단자가 단단히 접촉하도록 한다.
·핵심 포인트: 프로브 간격을 조정하여 원통형 셀을 단단히 고정한다. 눌러진 후 하부 프로브는 전체 이동 거리의 절반 이상 압축되어야 한다.
·토글 핸들을 과도하게 조작하지 않으며, 프로브 상태, 마모, 스프링 복원 상태를 정기적으로 확인한다.
적용 배터리 유형: 프리즘형 알루미늄/강철 케이스 배터리, 블레이드 배터리 등
사용 방법 및 주의 사항:
·배터리 크기에 맞게 장치 제한 블록을 조정하거나 적절한 장치 모델을 선택하여 안정적으로 배치한다. 간격이 너무 크면 흔들리고, 과도하게 조이면 배터리가 압력으로 인해 변형될 수 있다.
·양극과 음극을 정확히 연결한다. 보통 장치 표시나 선 색상(빨강 양극, 검정 음극)과 배터리 극성이 일치한다.
·프로브 접촉 방식 장치는 프로브가 배터리 단자(또는 탭)에 정렬되고 수직으로 압력을 가하여 충분하고 균일하게 접촉하도록 한다.
·측면 클램프나 하부 리프팅 방식 장치는 작동 중 힘을 안정적으로 균일하게 가하여 충격이나 기울어짐으로 인해 배터리 케이스가 변형되지 않도록 한다.
·고전류 테스트 시 연결점 온도를 주의 깊게 모니터링한다.
·테스트 후 클램핑 힘을 즉시 해제하고 배터리를 제거한다.

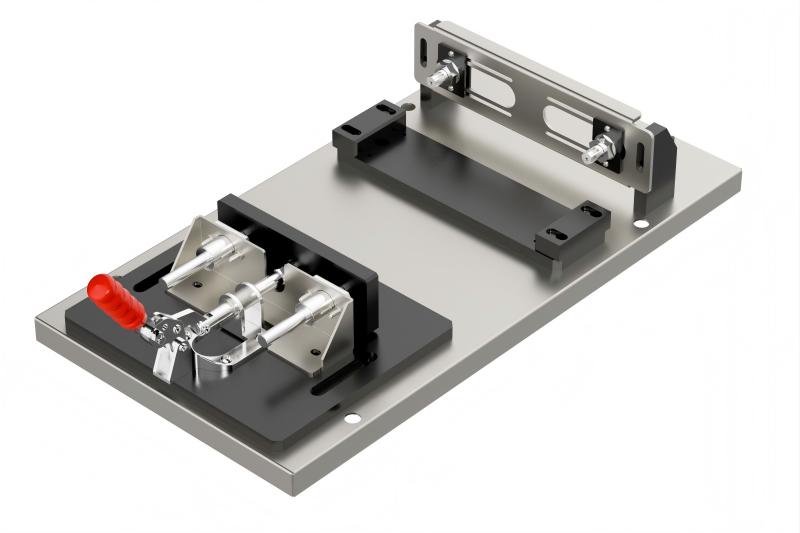

그림 8 프리즘형 셀 토글 장치
적용 배터리 유형: 반고체 배터리, 전고체 배터리. 내장 압력 센서 유무에 따라 구분한다.
사용 방법 및 주의 사항:
·환경 요구: 대부분 고체 배터리 재료는 공기(특히 수분, 산소)에 민감하다. 글러브박스나 건조 환경에서 작업을 진행한다.
·스택 정렬: 양극, 고체 전해질, 음극 순서로 정확히 배치하고 몰드 내에서 정렬한다. 층 간 접촉이 양호하고, 양극-음극 단락이 발생하지 않도록 한다.
·압력 제어: 몰드는 프레스와 함께 사용하며, 가해지는 압력은 전해질 특성과 실험 계획에 맞게 정확히 조절한다. 과도한 압력은 전해질을 손상시키고, 부족한 압력은 접촉 불량과 높은 임피던스를 초래한다.
·절연 점검: 몰드 내부 절연 부품이 완전한지 확인하여 단락이 발생하지 않도록 한다.
·전용성 주의: 배터리 크기, 모양, 압력 요구에 맞는 몰드를 사용하며 혼합을 피한다.
·사용 후 청소: 보호 환경에서 몰드를 분해하고 모든 부품을 즉시 청소한다.
·압력 테스트 필요 시: 압력 센서 장착 몰드를 사용하고, 압력 데이터 수집 장치에 연결한다.

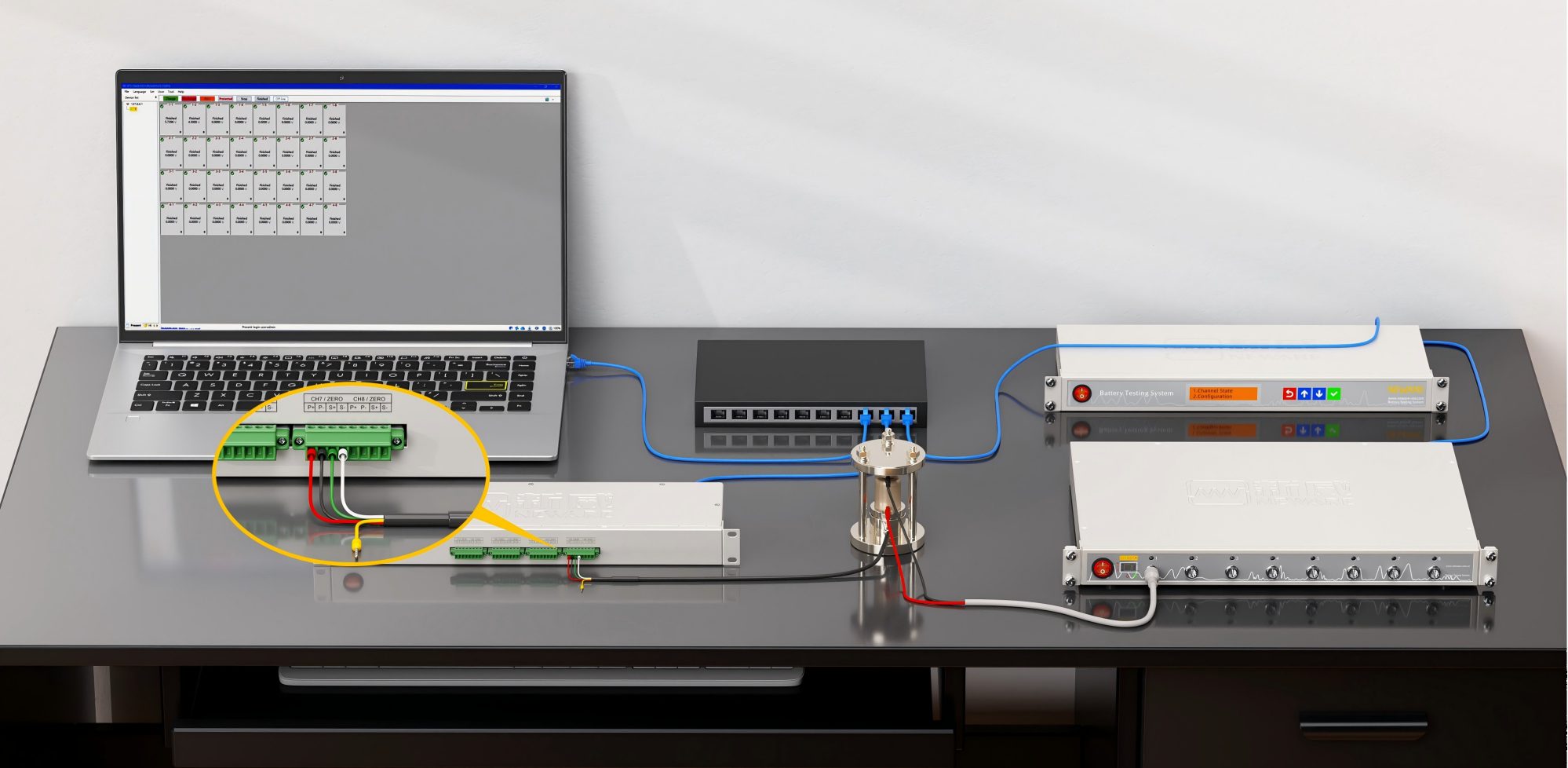

그림 9 고체 몰드 압력 테스트 연결 개념도
·절연 점검: 사용 전 장치 절연 상태가 완전한지 확인한다.
·전류 매칭: 장치 정격 전류가 테스트 전류보다 큰지 확인한다.
·청소 및 유지보수: 접촉면을 정기적으로 청소하여 전도성을 유지한다. 강한 화학약품이나 세제 사용은 피한다.
·보관 조건: 사용 환경을 건조하게 유지하며, 사용 후 적절히 보관한다.
·비정상 온도 상승: 테스트 중 이상 온도가 발생하면 즉시 중지하고, 접촉 상태를 확인하며 전류를 낮춘다.
