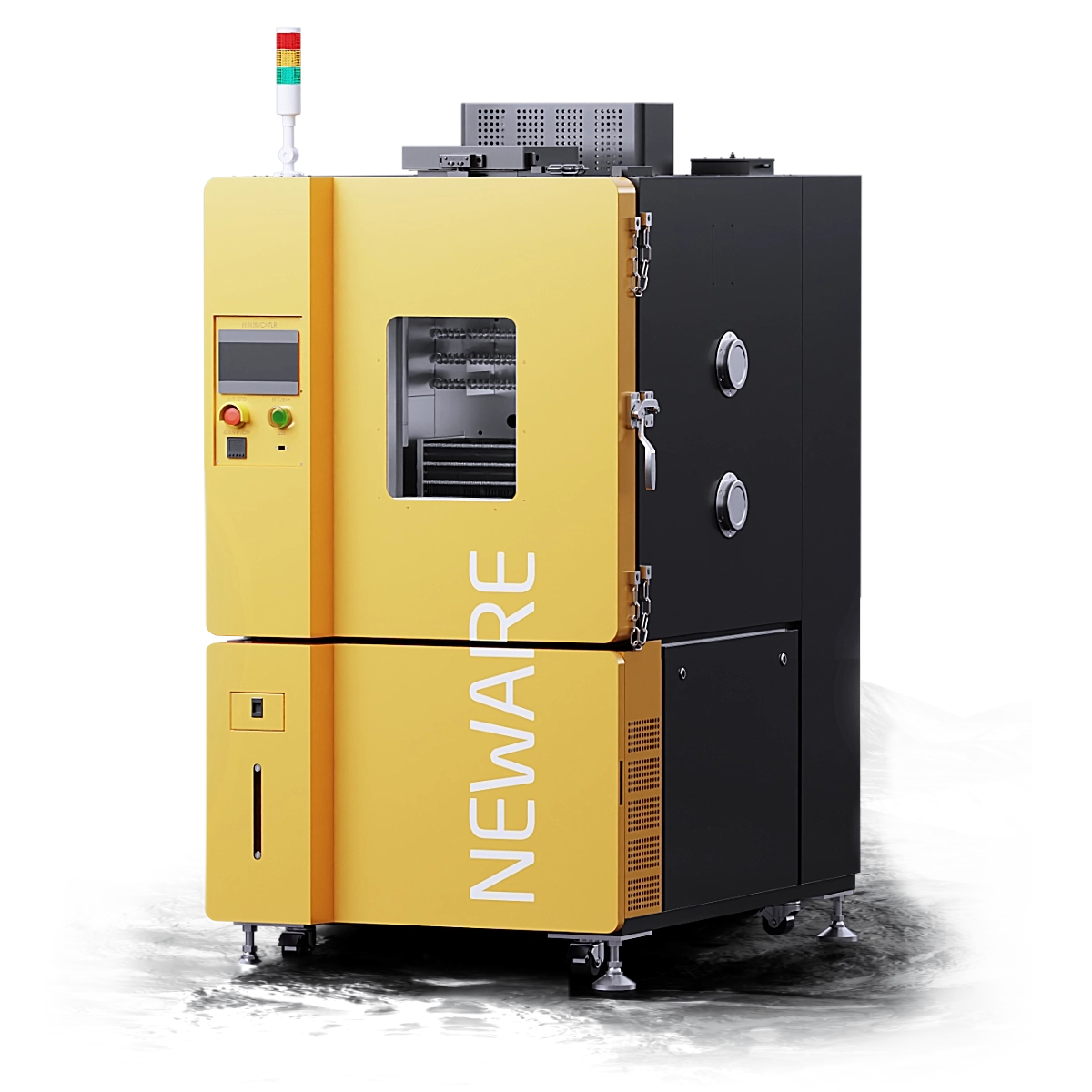

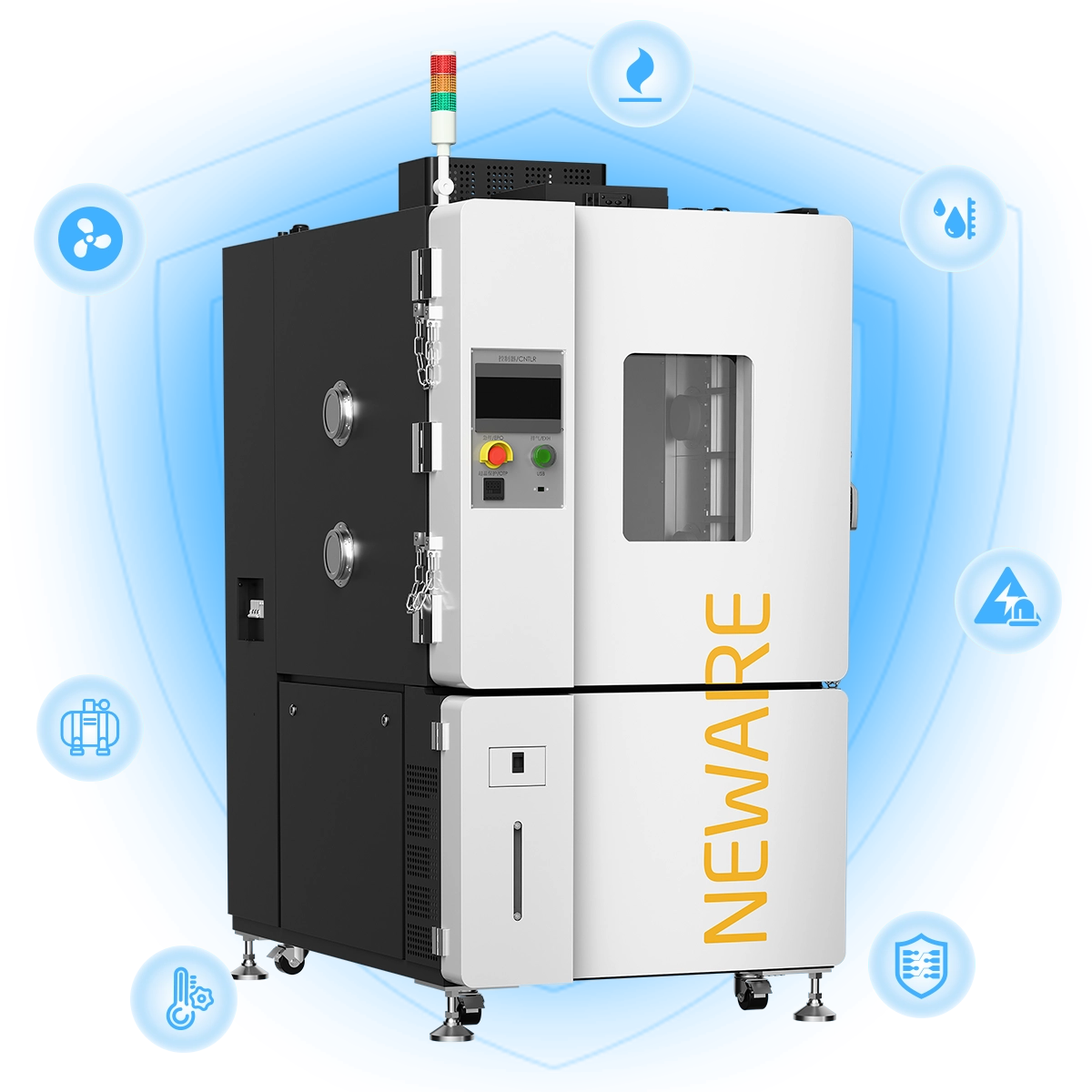

광범위한 온도 제어를 통해 고온 및 저온 배터리 테스트를 합니다. WGDW 시리즈의 고저온 시험챔버의 최저 온도는 -4 ℉, -40 ℉, -94 ℉(-20°C, -40°C, -70°C)를 옵션으로 다양한 온도 측정 범위를 제공합니다. 최대 측정 온도는 02 ℉(150°C)에 다양한 사용자 요구 사항을 만족시킬 수 있습니다.
제품 특징
환경 온도
41℉~95℉ (5℃~35℃)
온도 테스트 범위
-4/-40/-94℉~302℉ (-20/-40/-70℃ ~ 150℃)
온도 편차
±3.6℉ (±2℃)
온도 변동폭
1.8℉ (≤1℃)
가열 시간
-4℉~302℉(-20℃ ~ 150℃)≤60min
-40℉~302℉(-40℃ ~ 150℃)≤60min
-94℉~302℉(-70℃ ~ 150℃)≤75min
냉각 시간
68℉~-4℉(20℃ ~ -20℃)≤45min
68℉~-40℉(20℃ ~ -40℃)≤60min
68℉~-94℉(20℃ ~ -70℃)≤75min

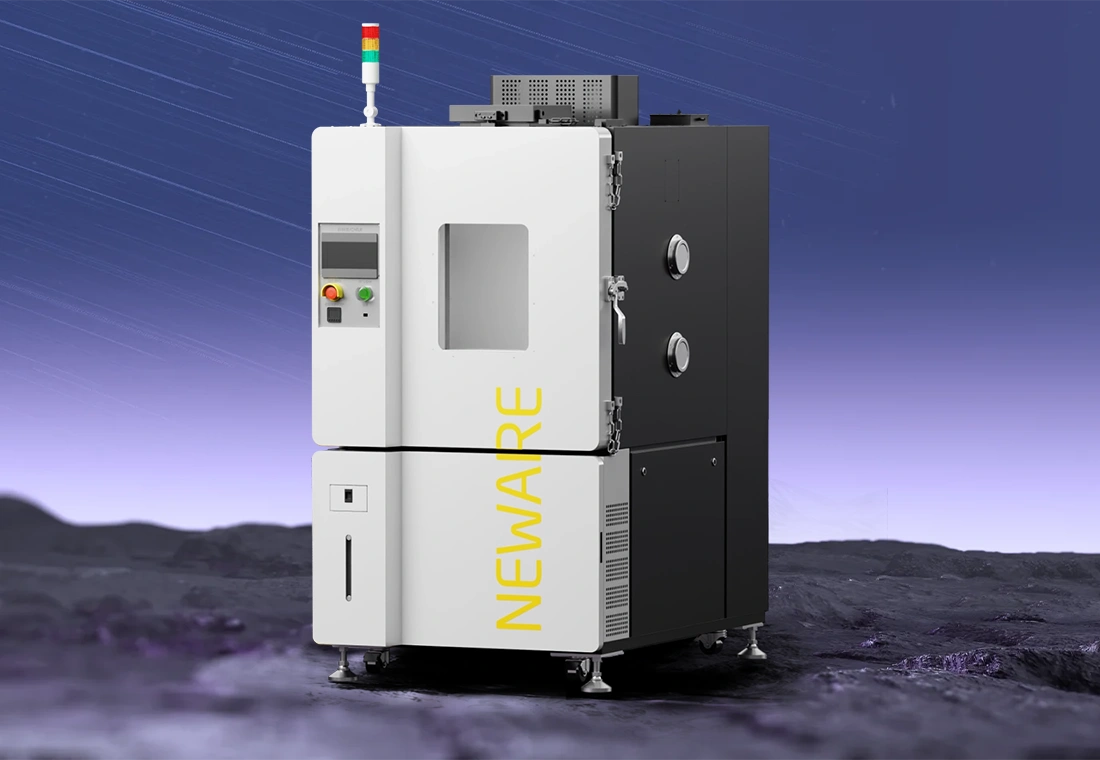

WGDW 시리즈의 고저온 시험챔버의 최저 온도는 -4 ℉, -40 ℉, -94 ℉(-20°C, -40°C, -70°C)를 옵션으로 다양한 온도 측정 범위를 제공합니다. 최대 측정 온도는 02 ℉(150°C)에 다양한 사용자 요구 사항을 만족시킬 수 있습니다.
| MGDW 고온 및 저온 테스트 챔버 시리즈(단층 박스형) | |||||
가열/냉각 효율성 | -4℉~302℉(-20℃~150℃)≤60min 68℉~-4℉(20℃ ~ -20℃)≤45min | -40℉~302℉(-40℃ ~ 150℃)≤60min 68℉~-40℉(20℃ ~ -40℃)≤60min | -94℉~302℉(-70℃ ~ 150℃)≤60min 68℉~-94℉(20℃ ~ -70℃)≤75min | ||
| 용량(L) | 150 | 225 | 408 | 800 | 100 |
내부 사이즈 | 19.7"×19.7"×23.6" | 23.6"×19.7" ×29.5" | 31.5"×23.6" ×334.6" | 39.4"×31.5" ×393.7" | 39.4"×39.4" ×39.4" |
외부 사이즈 | 29.5"×51.2"×68.9" | 33.5"×51.2" ×72.8" | 41.3"×55.1" ×76.8" | 49.2"×63.0" ×82.7" | 49.2"×70.9" ×82.7" |

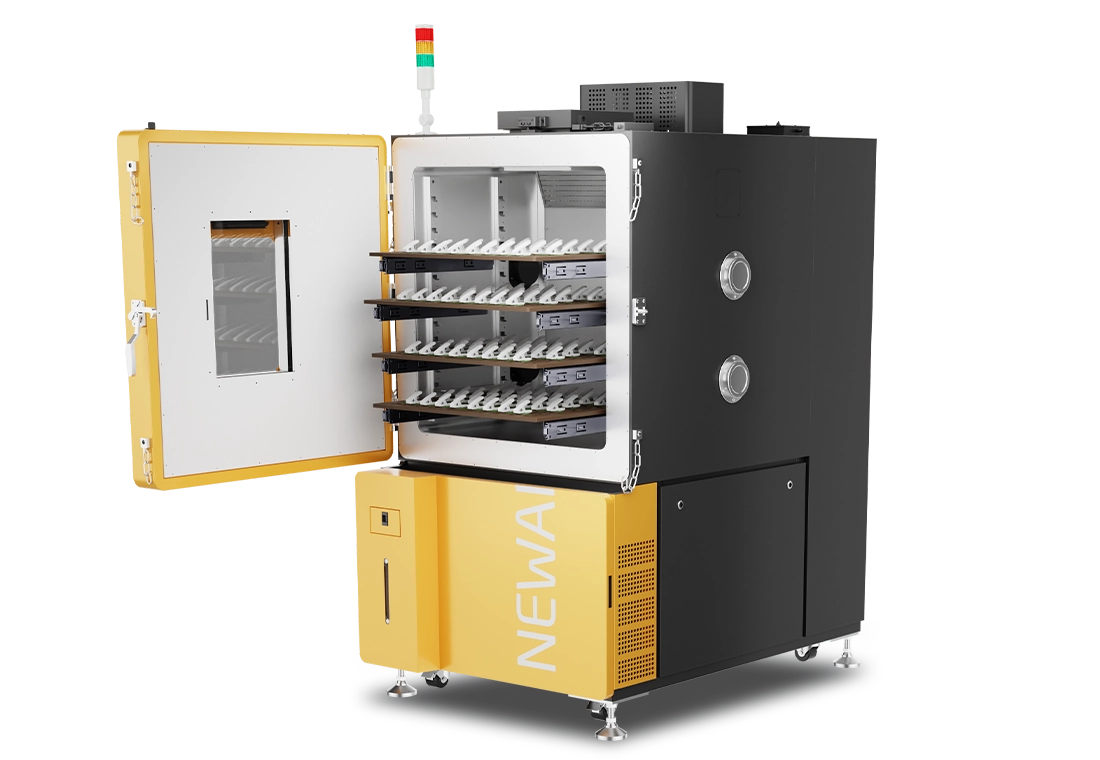

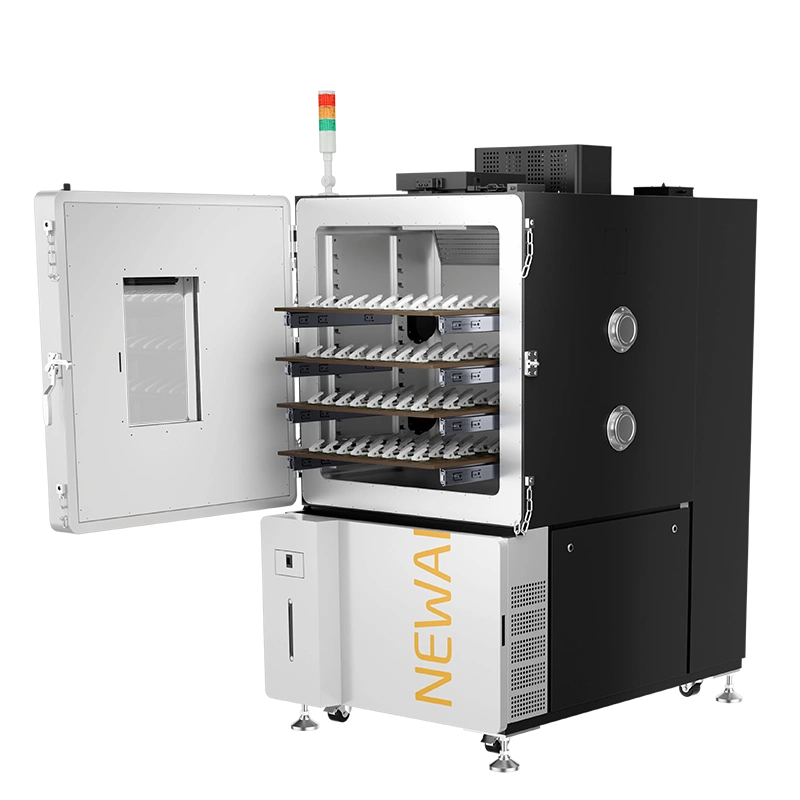

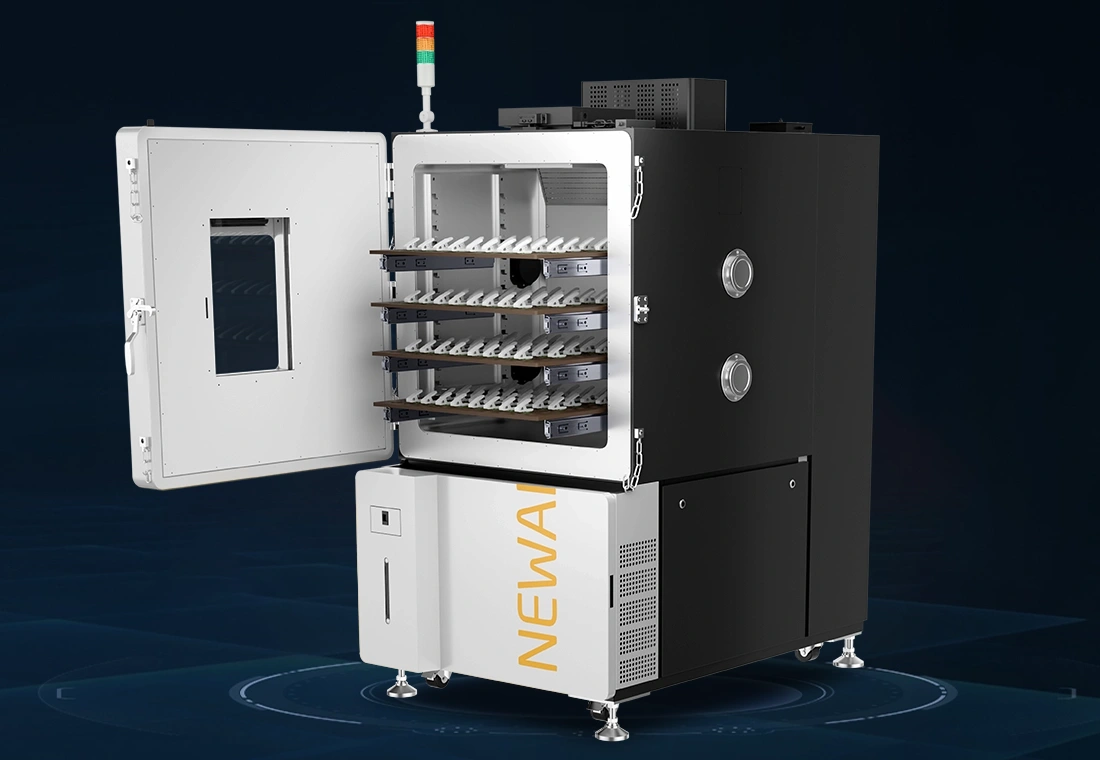

각 층에는 8개의 채널이 있으며 225L의 모델은 최대 4층을 수용할 수 있어 총 160개의 코인 셀(실제 개수는 배터리 크기에 따라 달라질 수 있음)을 수용할 수 있습니다.

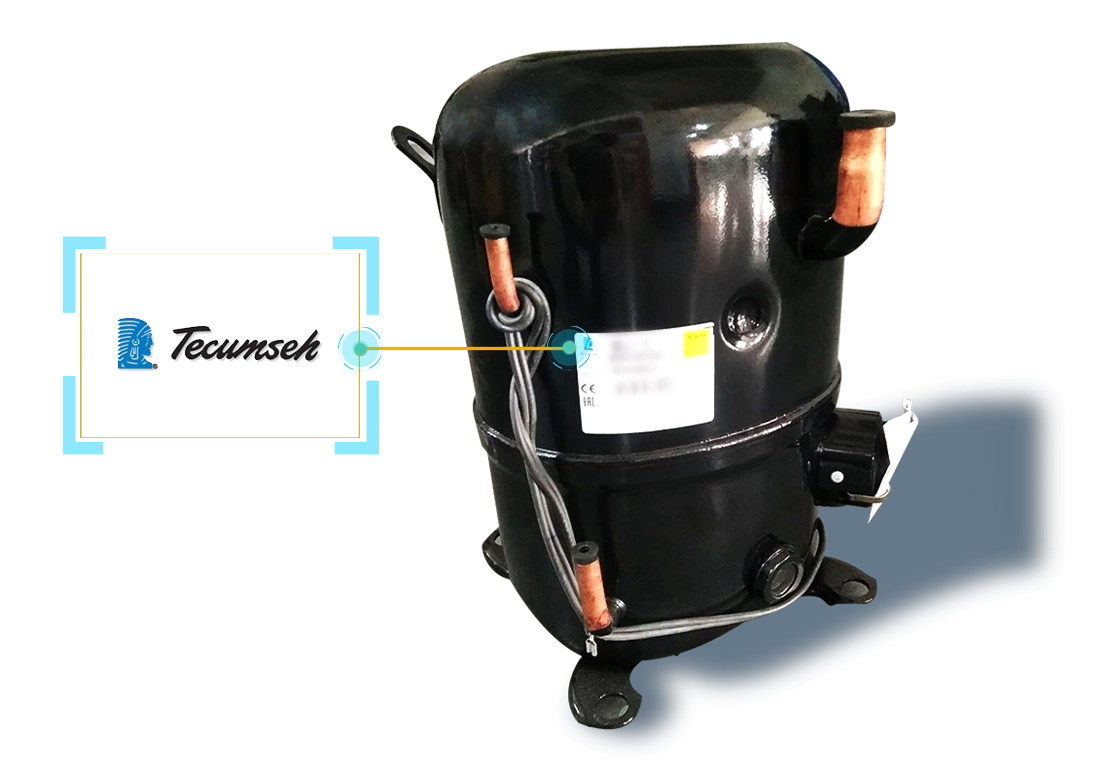

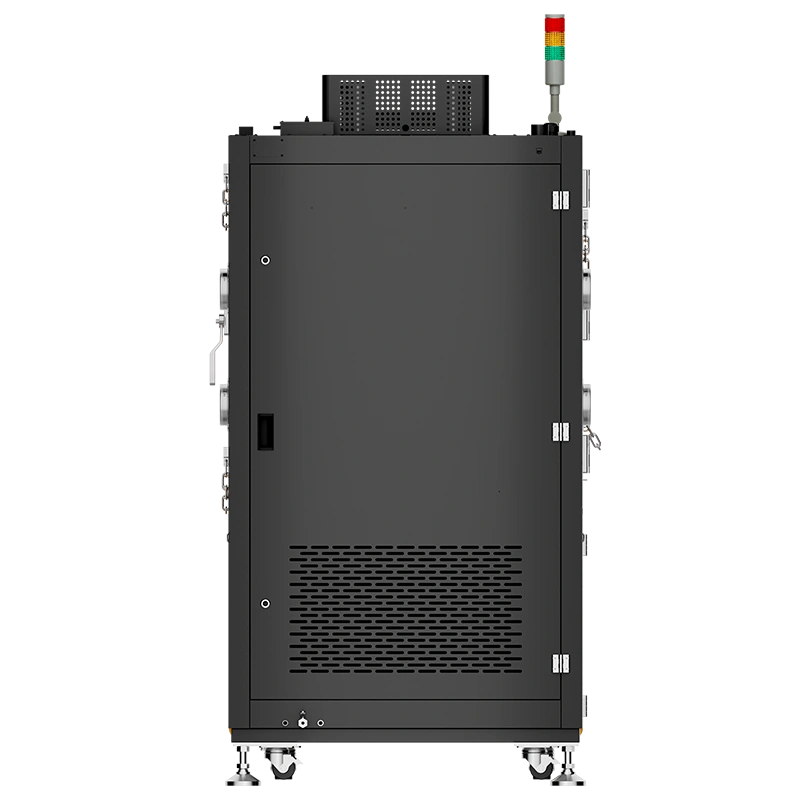

이 설비는 유럽으로부터 수입된 완전 밀폐형 압축기를 장치하고 있어 소음이 적고 장시간 작동 상태에서도 우수한 성능과 안정성을 유지합니다.
![[w]강한 방열 실력으로 믿음직하고 안정적입니다. WGDW-408-40HBC-208V NEWARE](https://www.neware-usa.com/uploadfile/2023/1122/dd90a4e7a125c2f.webp)

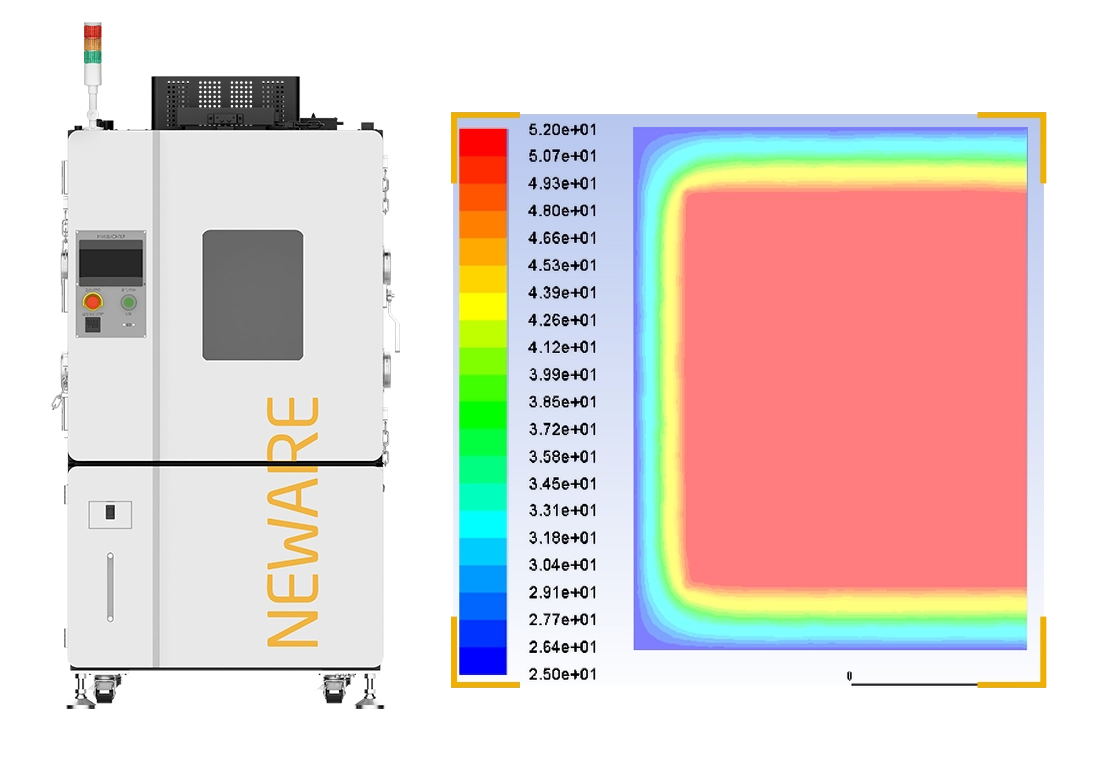

이 설비는 PID 자동계산을 통해 설정된 온도 값에 의거해 히터의 출력을 자동으로 제어함으로써 온도 챔버 내의 동적 평형을 빠르고 효율적으로 이룹니다. 또한, 온도 환경을 효율적으로 안정시키기 위해 고품질의 단열재가 사용됩니다.

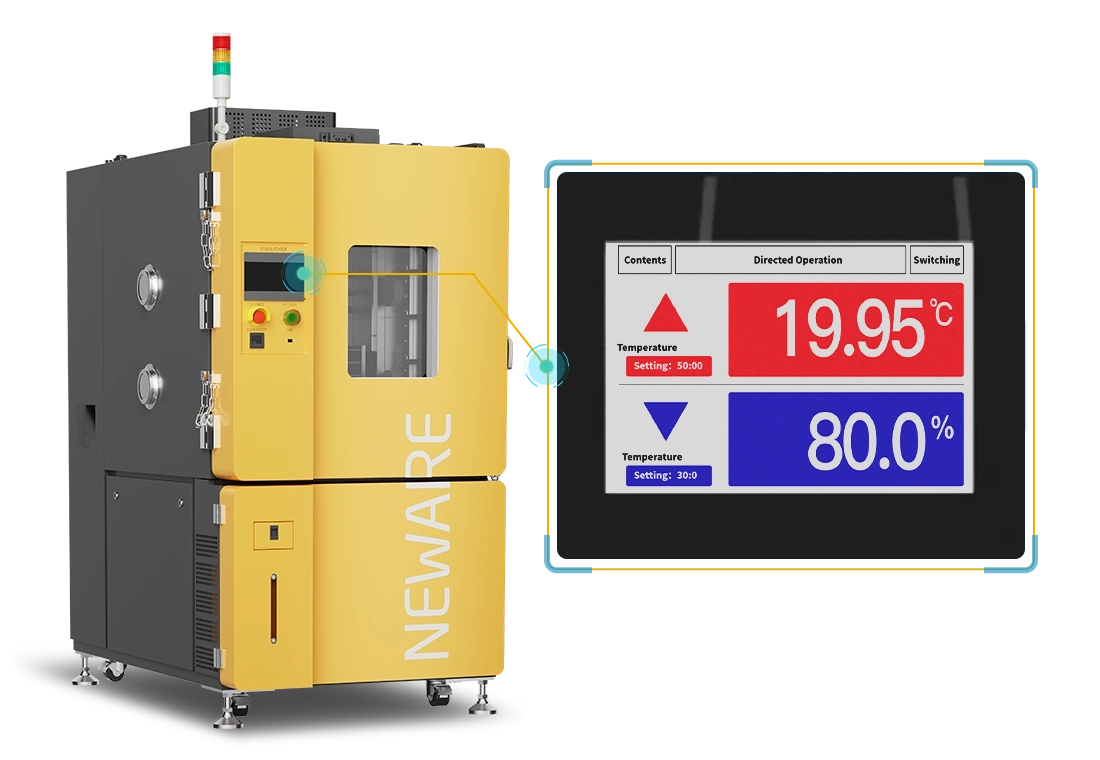

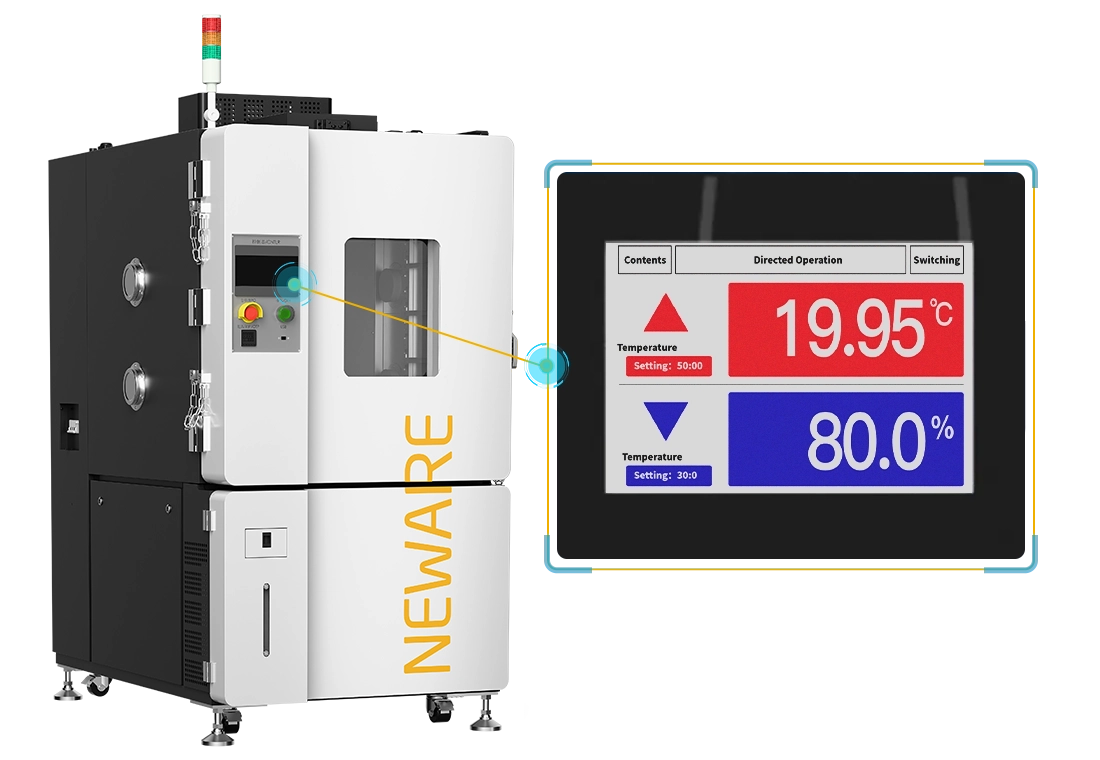

WGDW 시리즈는 사용자 체험에 집중되며, 대형 고화질 터치스크린을 갖추고 있어 조작과 프로그래밍이편리합니다. 이더넷(RJ45) 통신 인터페이스가 표준으로 제공됩니다.

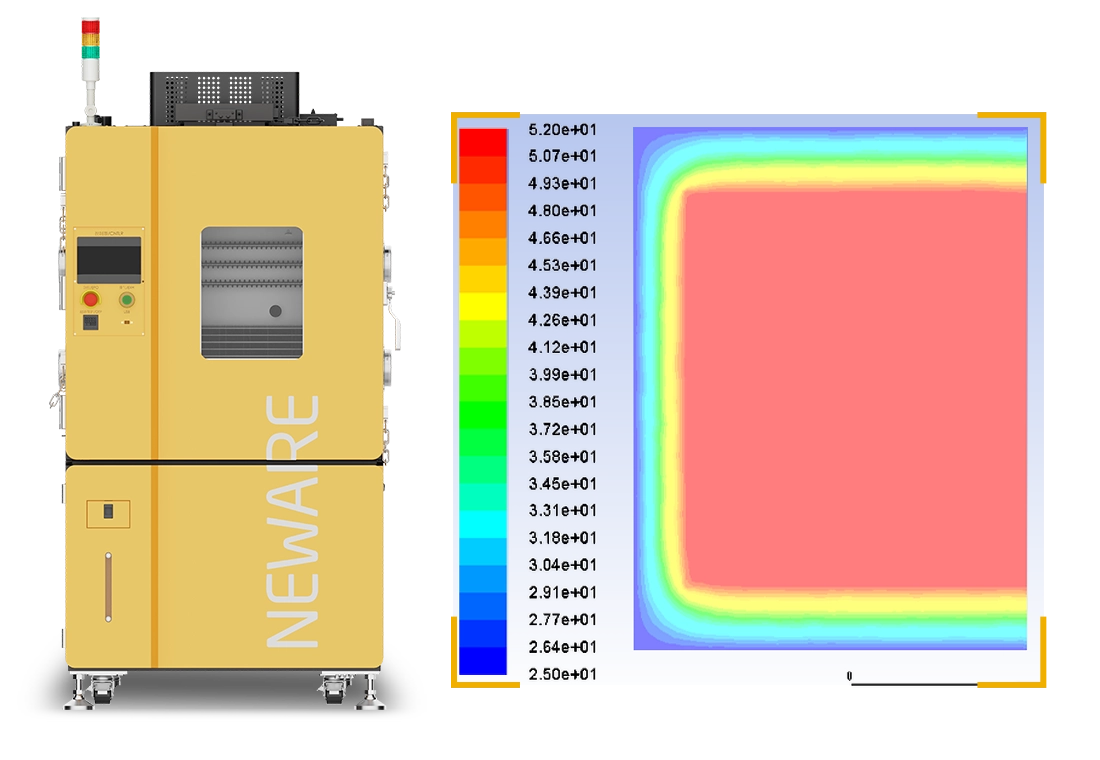

외벽의 소재는 고품질 냉압연강판으로 제작됐으며 단열구조는 강성 폴리우레탄 발포체과 유리울로 구성된 100mm 단열층으로 구성됐습니다. 이 단열층은 내부와 외부 환경을 효과적으로 격리하여 열교환을 방지하고 온도 변동을 ≤ 1.8 ℉(1℃) 범위 내로 유지합니다.

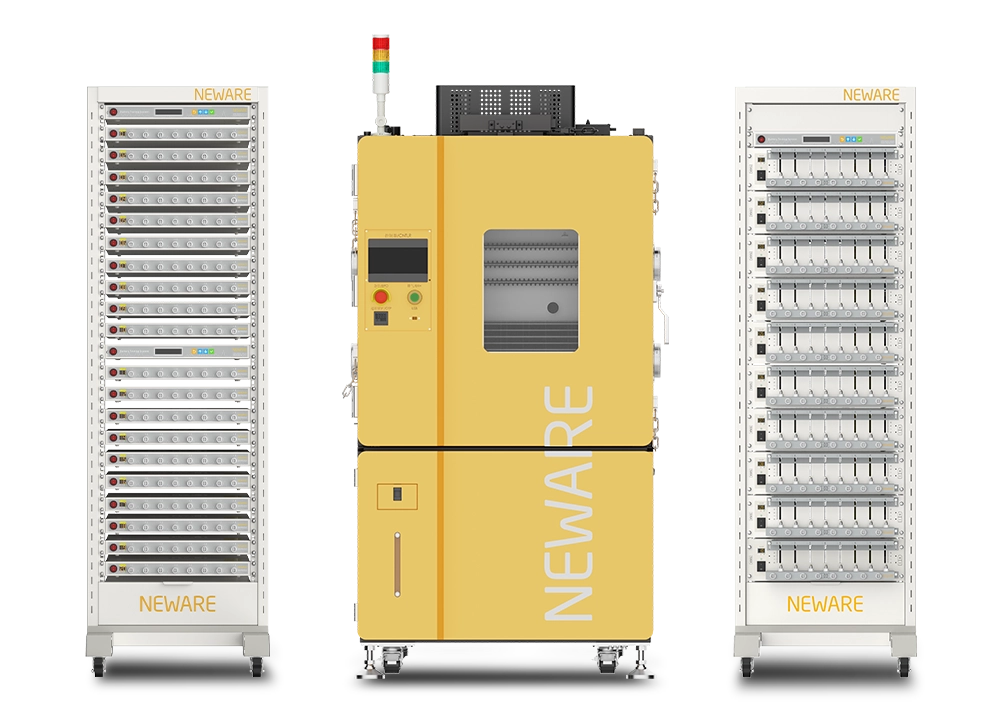

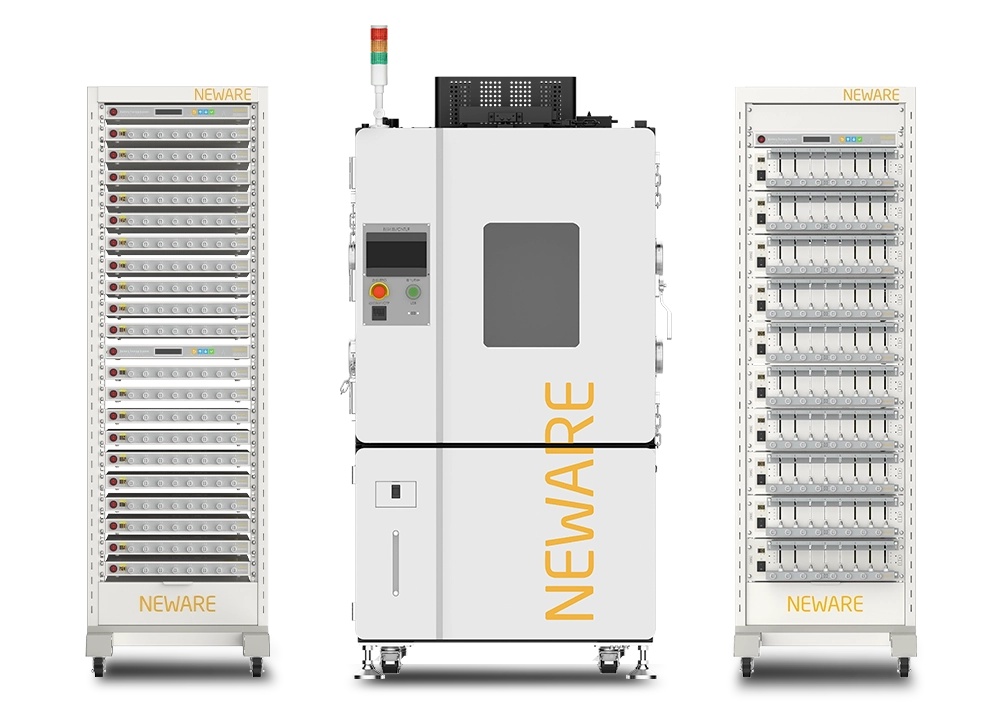

뉴웨어의 배터리 충방전 테스트 시스템은 뉴웨어어 BTS 호스트컴퓨터 시스템을 통해 통합 조작 및 협업 작업을 이루어 배터리 특성의 기능성을 극대화합습니다.
과온방호
컴프레서 과압 및 과부하 방지
팬 과부하 방지
가습기 드라이 화상 방지
방수기능 부족 보호
누수 보호
단락 보호
통신 변환 모듈 + 이더넷 인터페이스로 테스트 설비를 연결하여 데이터를 실시간으로 전송하고 핵심 데이터를 실시간으로 분석합니다.
![[w]강한 프로그래밍 실력으로 다양한 테스트를 만족시킵니다.WGDW-408-40HBC-208V NEWARE](https://www.neware-usa.com/uploadfile/2023/0525/b2bc58de1f093dc.webp)
전압·전류 정밀도: ±0.02% F.S.
데이터 수집 빈도: 1000Hz
분해능AD: 16bit
전류 응답 시간: ≤100μs
최소 펄스 폭: 400μs
오프라인 테스트: 1GB
전압 및 전류 정확도: ±0.01% F.S.
기록 주파수: 1000Hz
전류 응답 시간: ≤20μs
CV 테스트
Type-C 전원 포트
6단 전류 측정 범위
전류 정확도: ±0.05% F.S.
전압 범위: 0–1500V
저항 조절 범위: 2Ω–1MΩ
채널 수: 24채널
통신 모듈: CAN, RS232, IIC, SMBus, RS485
전압 정밀도: ±0.02% F.S.
전류 정밀도: ±0.05% F.S.
데이터 수집 빈도: 100Hz
전류 전환 시간: ≤10ms
전류 응답 시간: ≤5ms
최소 펄스 폭: 100ms
회수 효율 (Max): 94%
전압 정밀도: ±0.05% F.S.
전류 정밀도: ±0.02% F.S.
데이터 수집 빈도: 100Hz
전류 전환 시간: ≤6ms
전류 응답 시간: ≤3ms
최소 펄스 폭: 100ms
회수 효율 (Max): 90%
전압·전류 정밀도: ±0.05% F.S.
데이터 수집 빈도: 100Hz
전류 전환 시간: ≤6ms
전류 응답 시간: ≤3ms
최소 펄스 폭: 100ms
회수 효율 (Max): 75%
전압·전류 정밀도: ±0.02% F.S.
데이터 수집 빈도: 10Hz
샘플링 시간: 100ms
전류 응답 시간: ≤1.5ms
최소 펄스 폭: 500ms
오프라인 테스트: 1GB
전압·전류 정밀도: ±0.01% F.S.
데이터 수집 빈도: 10Hz
샘플링 시간: 100ms
전류 응답 시간: ≤1ms
최소 펄스 폭: 500ms
오프라인 테스트: 1GB
