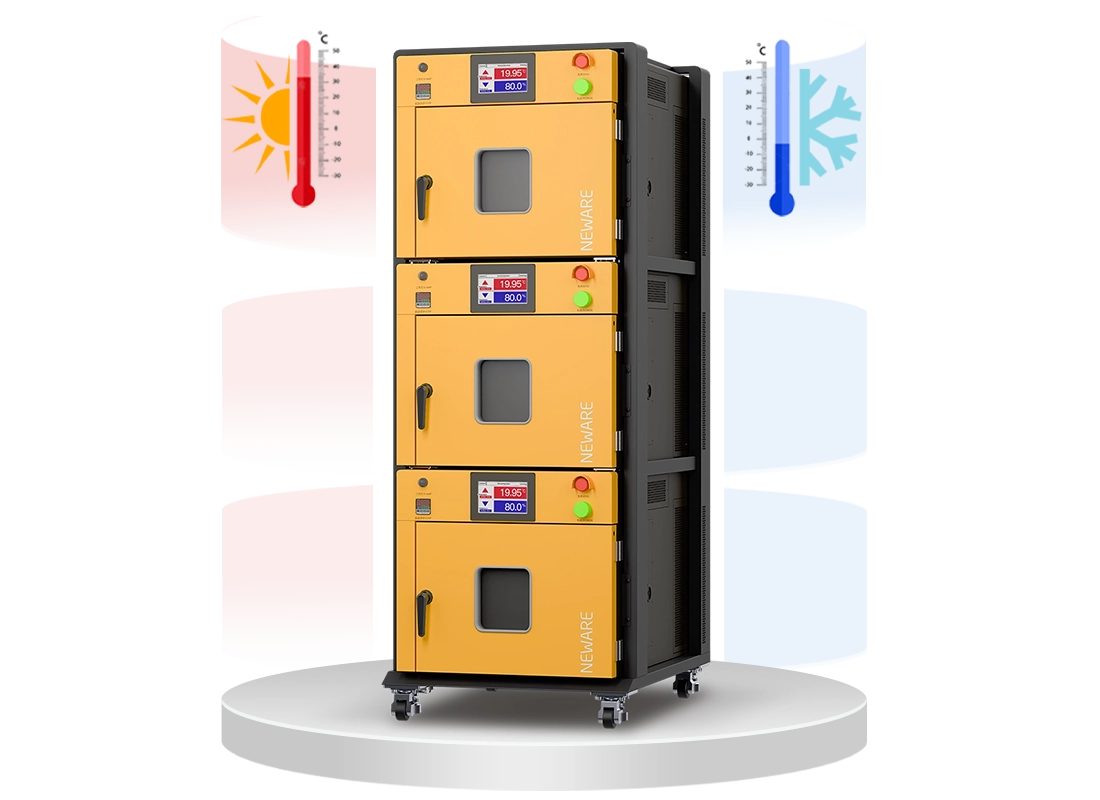

3C 배터리 테스트,
하나의 장치에서 고온과 저온 환경을 마스터하기

전방위 제품 둘러보기

고성능 테스트 및 온도 제어의 이상적인 선택

±0.05% F.S.
전압 & 전류 정확도
±0.05% F.S.
10Hz
기록 빈도
10Hz
-40℉ ~ 212℉±3.6℉
(-40℃ ~ 100℃±2.0℃)
온도 범위 & 편차
-40℉ ~ 212℉±3.6℉ (-40℃ ~ 100℃±2.0℃)
±0.9℉(±0.5℃)
온도 변동
±0.9℉(±0.5℃)
68℉ → 212℉ ≤40min
(20℃ → 100℃)
가열 효율
68℉ → 212℉ ≤40min (20℃ → 100℃)
68℉ → -40℉≤60min
(20℃→-40℃)
냉각 효율
68℉ → -40℉≤60min (20℃→-40℃)
WGDW-400L-40BC-5V30A96CH는 BTS 테스트 시스템에 연결되어 대규모 데이터와 복잡한 계산 작업을 효율적으로 처리할 뿐만 아니라 다양한 고성능 컴퓨팅 요구를 충족시키고 고온 및 저온 실험을 제공합니다. 다양한 온도에서 배터리 성능 변화를 테스트합니다. 방폭 기능은 배터리 셀 테스트를 위한 안전한 테스트 환경을 제공합니다.
뉴웨어-배터리 테스터-환경 테스트 챔버-WGDW-50L-40-5V30A16CH

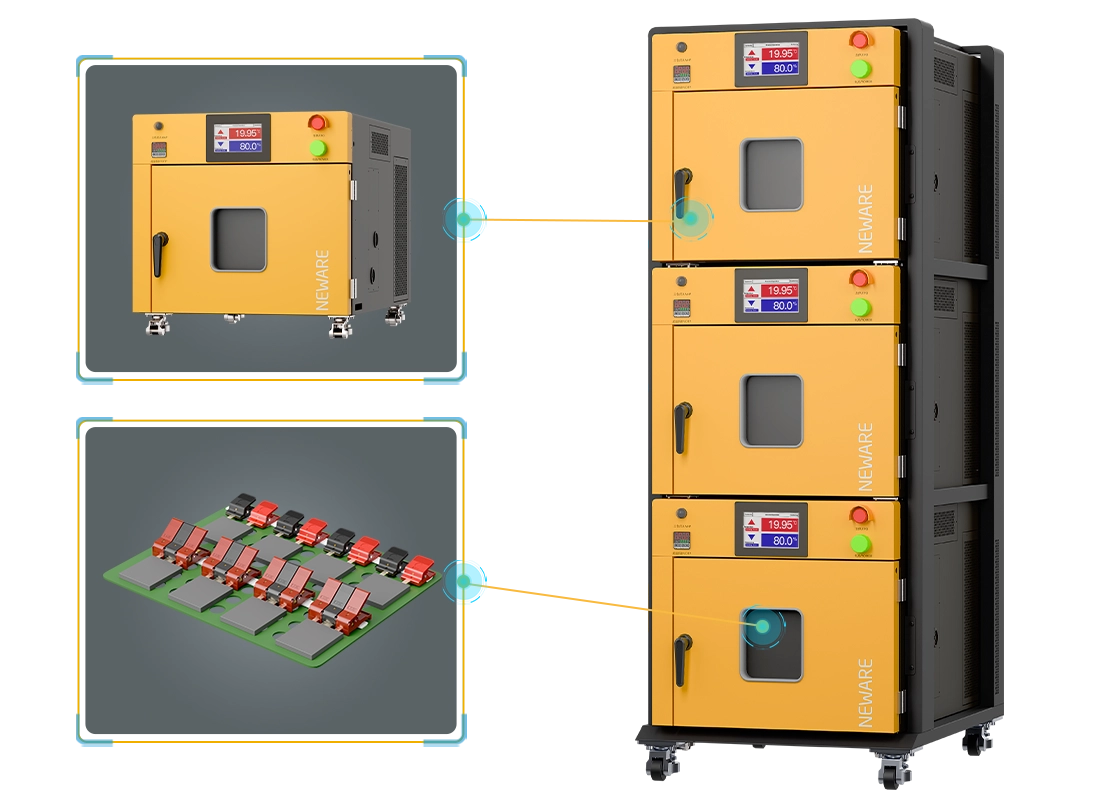

맞춤형 배터리 클램프 트레이,
귀하의 필요에 맞춘 설계

배터리 트레이는 고온에 강한 단열재를 채택하여 다양한 배터리와의 호환성을 보장합니다. 높이, 방향 및 배치 위치를 적절히 조정할 수 있어 다양한 크기와 사양의 정사각형 셀 테스트 요구 사항에 적합합니다.
뉴웨어-배터리 테스터-환경 테스트 챔버-WGDW-50L-40-5V30A16CH

단열 성능 강화

외벽 재료는 고품질의 냉간 압연 강판으로 제작되었으며, 단열 구조는 경질 폴리우레탄 폼과 유리 섬유로 구성된 2.75"(70mm) 단열층으로 이루어져 있습니다. 이 단열층은 내부와 외부 환경을 효과적으로 차단하여 열교환을 방지하며 온도 변동을 ±0.9℉(±0.5℃) 범위 내에서 유지합니다.
고품질의 냉간 압연 강판과 70mm 경질 폴리우레탄 폼 및 유리 섬유로 강화됨

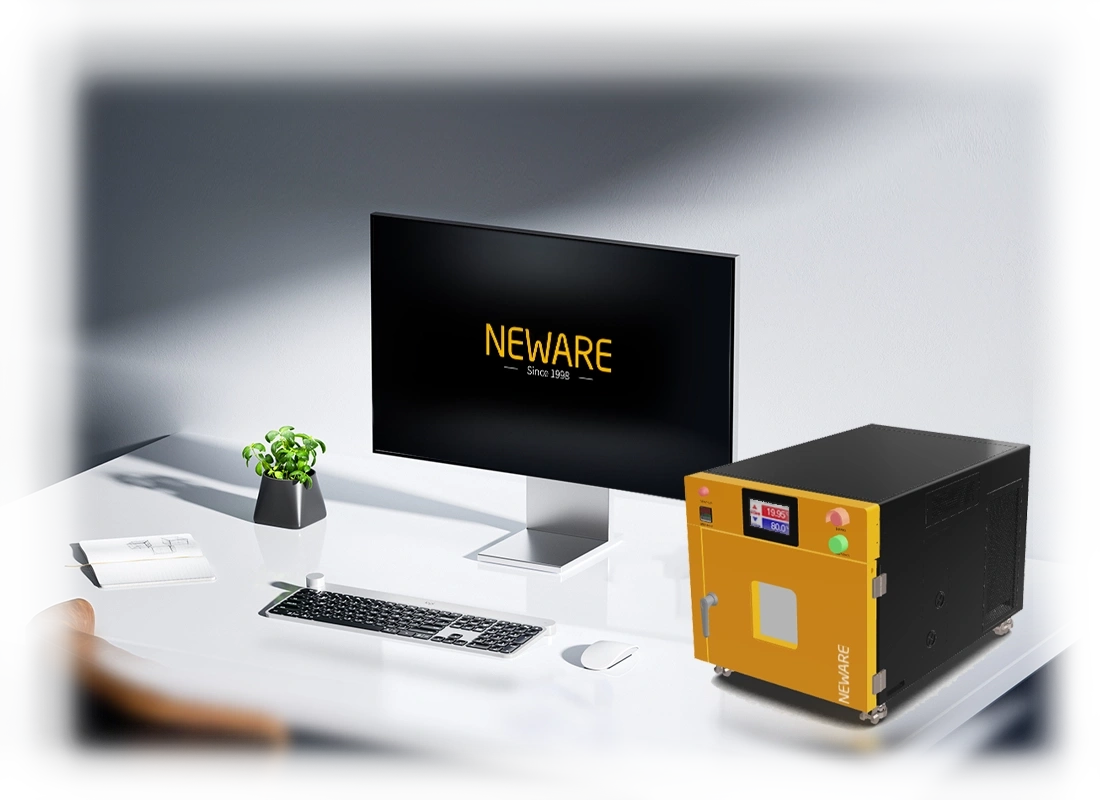

파워가 미니멀리즘을 만나다:
콤팩트한 케이스

충전 및 방전 감지 장비를 고온 저온 환경 시험 챔버와 통합하여, 이 통합 테스트 시스템은 귀중한 실험실 공간을 절약할 뿐만 아니라 장비 사용 효율을 크게 향상시킵니다. BTS 배터리 테스트 시스템에 연결하여 배터리 테스트와 온도 조건을 통합 제어하여 작업이 더욱 편리해집니다.
NEWARE-배터리 테스터-환경 테스트 챔버-WGDW-50L-40-5V30A16CH

정확한 온도 조절
실험에 영향을 받지 않게

기계식 압축 접이식 냉각 방식을 채택하고 완전히 밀폐된 피스톤 냉각 압축기를 장착하여, 시스템은 저소음 환경 친화적으로 작동합니다. 자체 개발된 온도 제어 모듈은 고저온 충격, 진동, EMC 및 기타 관련 신뢰성 측면에 대한 신뢰성 있는 성능 테스트를 거쳐 견고하고 민감한 온도 제어 능력을 나타냅니다.
뉴웨어-배터리 테스터-환경 테스트 챔버-WGDW-50L-40-5V30A16CH

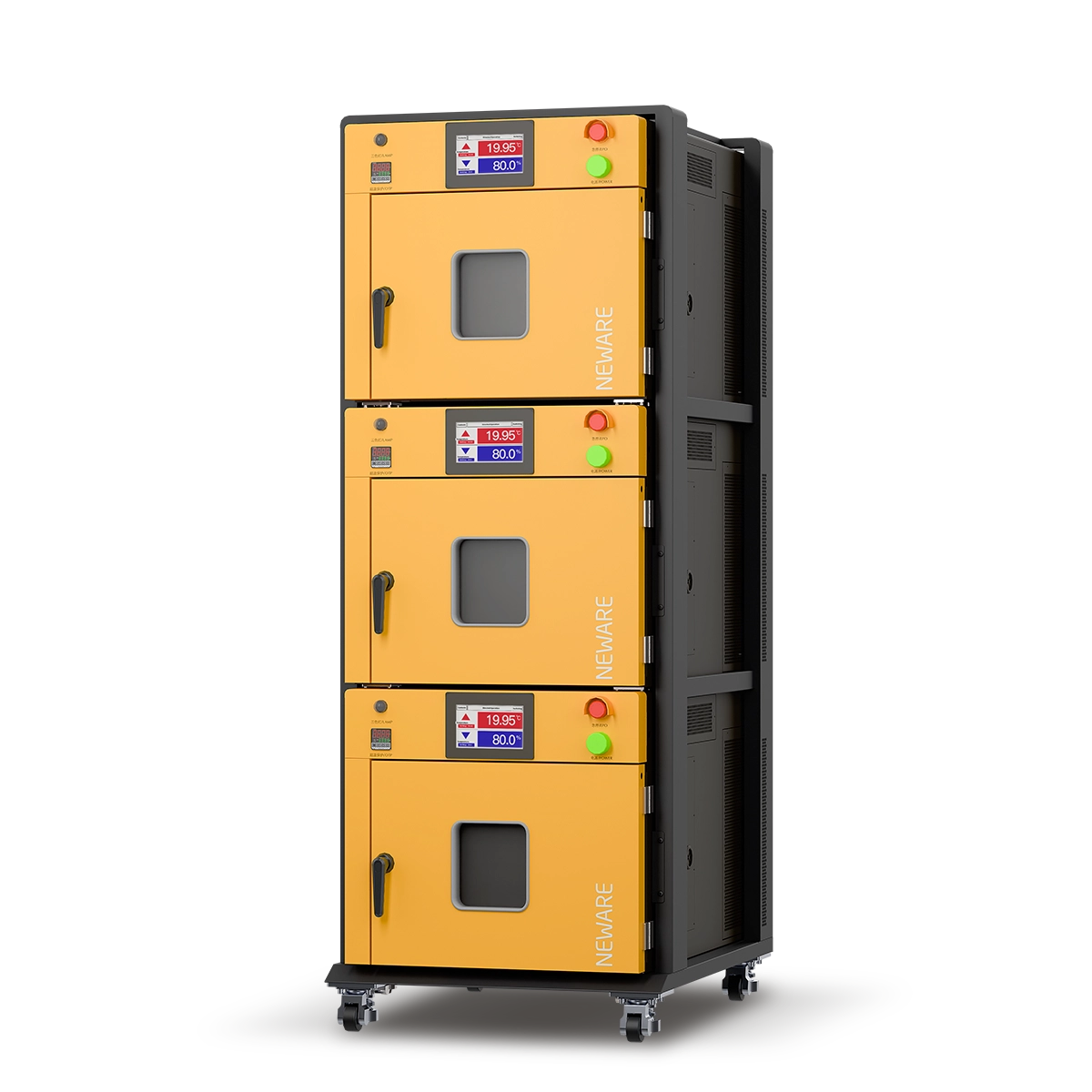

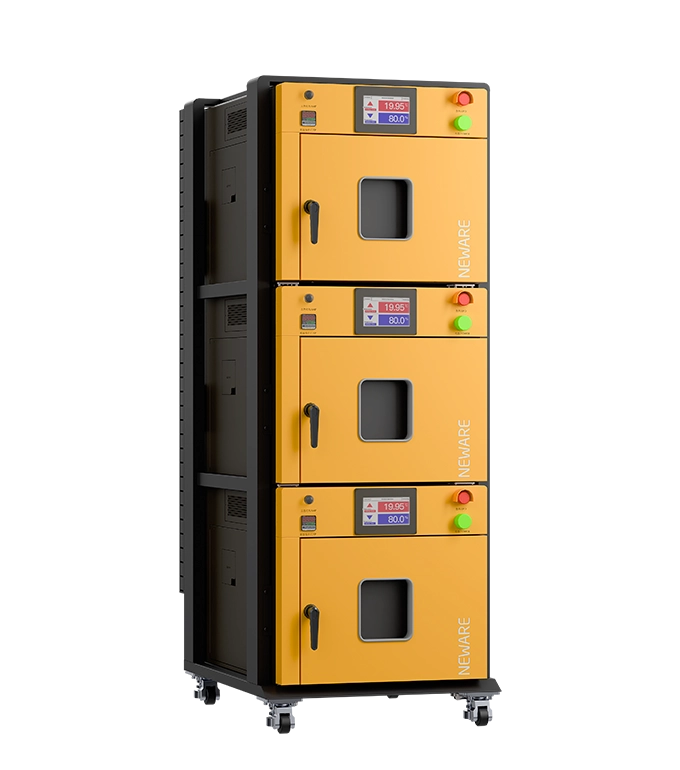

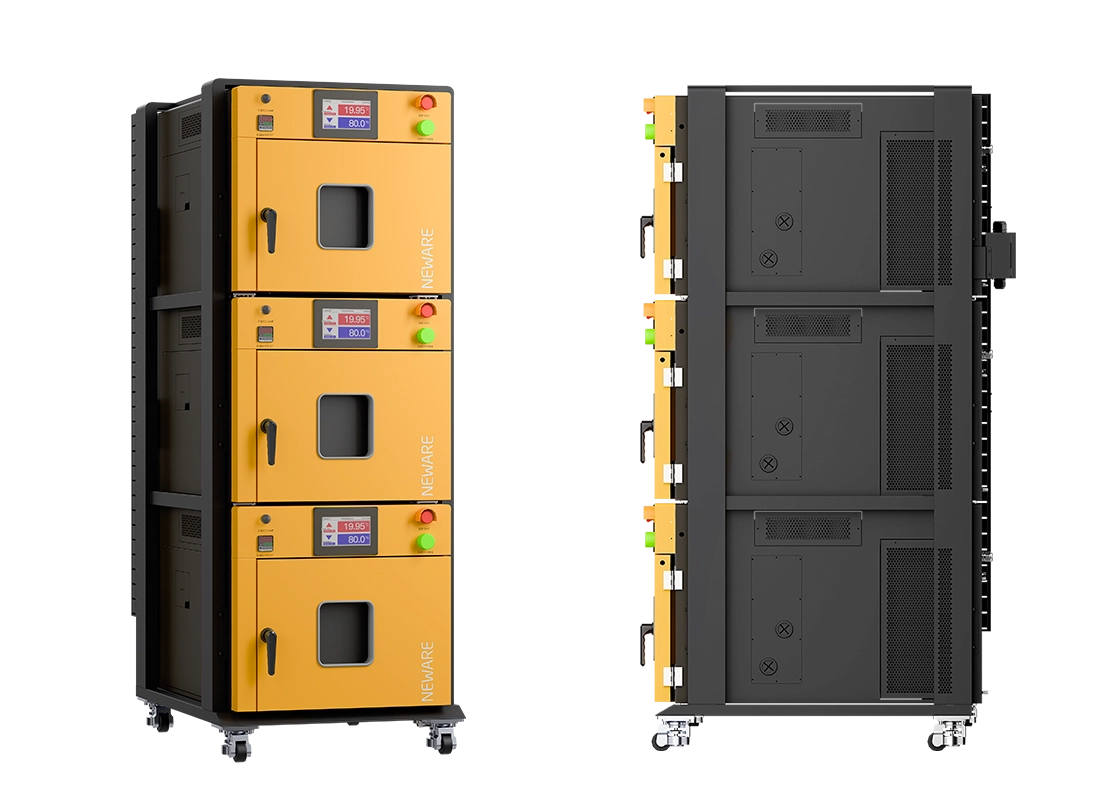

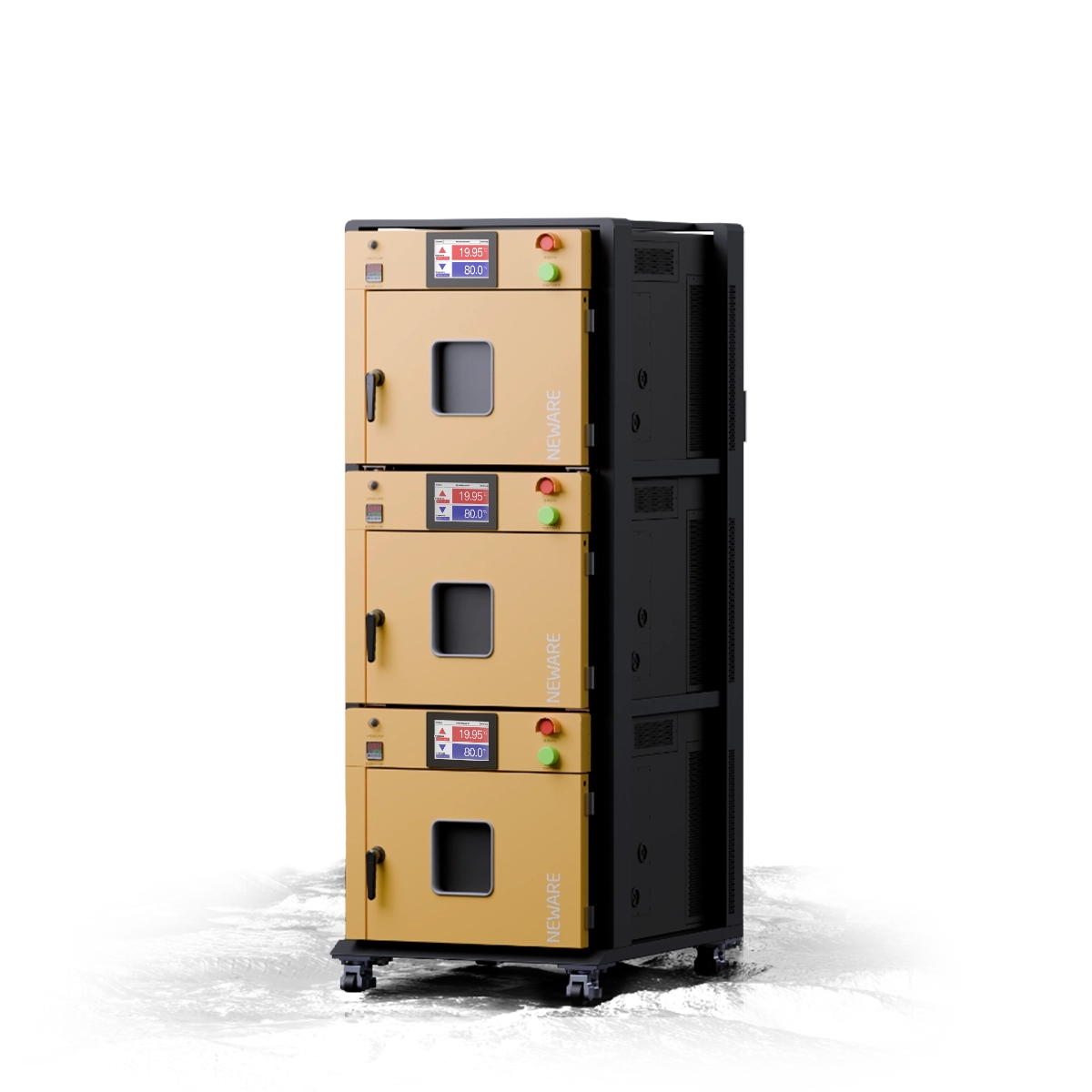

삼중 결합 케이스,
올인원 테스트 케이스 혁신

WGDW-50L-40-5V30A16CH를 기반으로, 각 개별 챔버에 독립적인 온도 제어 시스템을 장착한 삼중 결합 케이스 유닛을 소개했습니다. 이 다채로운 온도 조건을 충족시키기 위한 다중 존 배터리 테스트 솔루션은 배터리 연구자들에게 더 큰 유연성을 제공하며, 다양한 온도 조건 하에서 배터리의 정확하고 포괄적인 성능 평가를 가능하게 합니다.
뉴웨어-배터리 테스터-환경 테스트 챔버-WGDW-50L-40-5V30A16CH

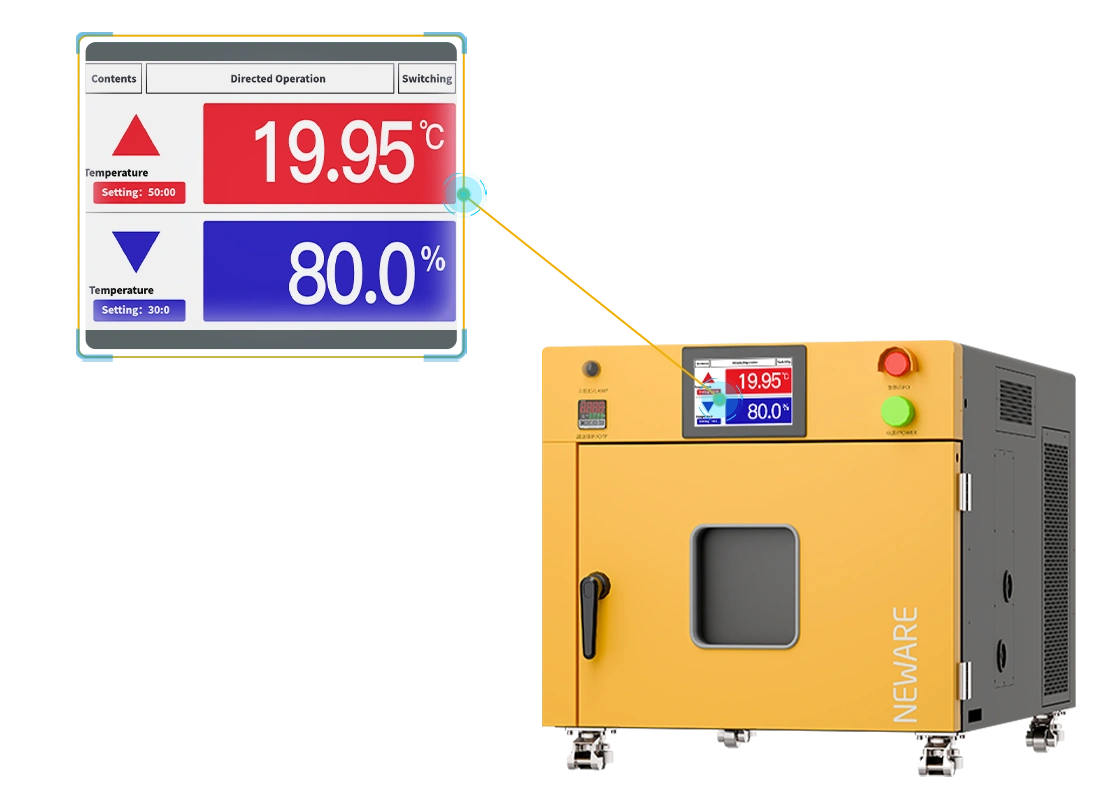

직관적인 인터페이스, 손쉬운 작동

WGDW-50L-40-5V30A16CH는 사용자 경험을 중시하며, 친화적인 그래픽 사용자 인터페이스와 유연한 구성 옵션을 갖춘 터치 LCD 디스플레이 디자인을 특징으로 합니다. 이를 통해 사용자는 장치의 설정 및 관리를 쉽게 할 수 있습니다. 또한 작업 챔버 내 온도가 설정한 한계를 초과할 경우 시스템을 자동으로 중단하고 경고 신호를 전송하는 독립적인 과온 보호기능을 갖추고 있습니다.
뉴웨어-배터리 테스터-환경 테스트 챔버(LED 포함)

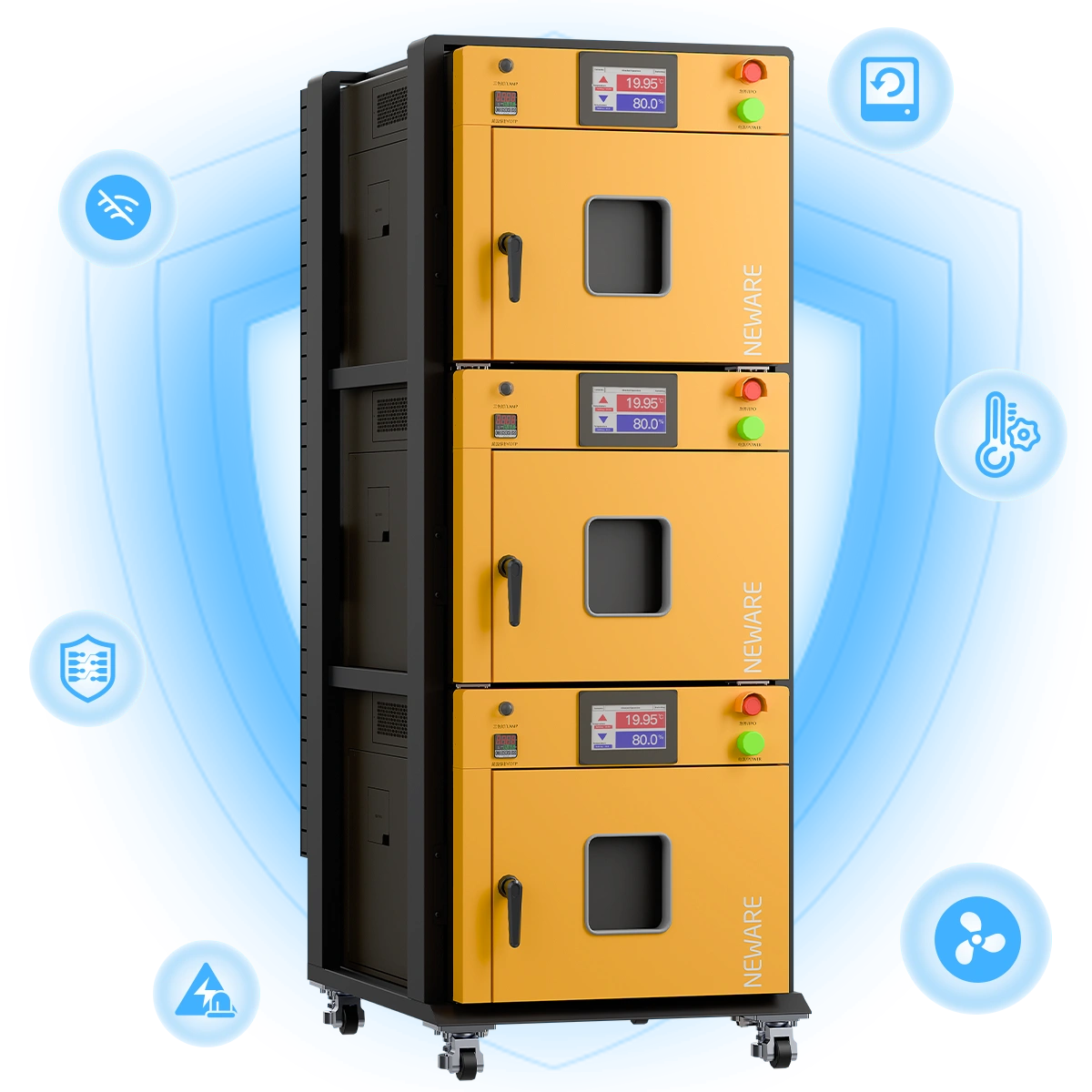

영원한 안전 보호를 위한 헌신

● 누설 보호

● 단락 보호

● 오프라인 테스트

● 전원 공급 장애 복구 보호

 ● 조절 가능한 과열 보호

● 순환 팬 비정상 작동 보호

뉴웨어-배터리 테스터-환경 테스트 챔버-WGDW-50L-40-5V30A16CH

강력한 프로그래밍 기능,
다양한 테스트 요구를 충족시킴

소프트웨어는 다양한 작업 단계 설정, 기록 및 데이터 저장을 포괄하여 다양한 테스트 요구를 충족시키는 완전한 기능을 제공합니다.
DBC 설
CC 및 CV 충전/방전 테스트
500ms 펄스 폭
세분화된 기록
DBC 설
CC 및 CV 충전/방전 테스트
500ms 펄스 폭
세분화된 기록
DBC 파일의 가져오기/편집/내보내기 지원. DBC 프로토콜 파일의 코드 수정을 통해 프로그램 업그레이드 없이 다양한 배터리 팩 프로토콜을 통신할 수 있습니다.
지정된 전압에 도달할 때까지 CC 충전 또는 방전 후 부드러운 CV 모드로 전환하여 배터리 보상이 원활하게 이루어집니다.
전류/전력의 빠른 변화 하에서 배터리의 성능을 테스트합니다.
각 단계당 최대 3개의 세그먼트 기록 조건 설정이 가능하며, 이는 전압, 전류 및 시간을 포함합니다.

광범위한 주변 장치,
다차원 테스트 환경 조성

부가 전압, 보조 온도 등의 통합된 주변 장치가 포함된 종합적인 테스트 및 평가를 제공하여 배터리 대량 생산 테스트에 다차원적이고 측정 가능한 지원을 제공합니다.
NEWARE-WHW-500L-5V6A80CH-380V 배터리 테스터는 부가 전압, 보조 온도 등 다양한 통합 주변 장치에 연결할 수 있습니다.
WGDW-50-40-5V30A16CHsp

기술 사양

설비 이름 WGDW-50L-40-5V30A16CH
명목 사양 50L
내부 상자 크기 17.7"×13.8"×12.6" (450mm×350mm×320mm)
전체 크기 28.0"×39.4"×27.8" (710mm×1000mm×700mm)
장비의 순중량 약120kg
환경 조건 테스트 시편 없이 시험 챔버 내에서 주변 온도 +25°C, 상대 습도 ≤85% (휴지 상태)
온도 범위 -40℃~100℃
온도 변동도 ± 0.5℃ (부하 없는 상태에서 온도가 안정됨)
온도 편차 ± 2.0℃ (부하 없고 온도가 안정된 상태에서)
열 시간 +20℃ → +100℃ 40분 (부하 없음, 평균 비선형)
냉각 시간 +20℃ -40℃ 60분 (부하 없음, 평균 비선형)
테스트 방법 충족 GB / T 2423.1-2008 저온 시험 방법 Ab
GB / T 2423.2-2008 고온 시험 방법 Bb
GJB 150.3A-2009 고온 시험
GJB 150.4A-2009 저온 시험
GB / T 10592-2008, 고저온 시험 상자의 기술 조건 (부하는 35 kg/m³ 강철의 열용량보다 크지 않으며, 젖은 열 시험 중에는 활성 습도와 열적 부하가 없음)

더 자세히 알아보고 싶으신가요?
제품 기술 사양을 다운로드하여 자세히 알아보세요.

Download

WGDW-50L-40-5V30A16CH

강력한 배터리 테스트 설비, 보조 장비 및 부품을 제공하여 배터리 테스트를 위한 종합적인 테스트 지원을 제공합니다.
