테스트의 안전을 지키는 집사입니다.

전원/전압
AC 220V±10%/50Hz

입력 전력
15W

데이터 수집 빈도
100Hz(10ms)

데이터 캐시
1GB

시계 오차
1S/Day

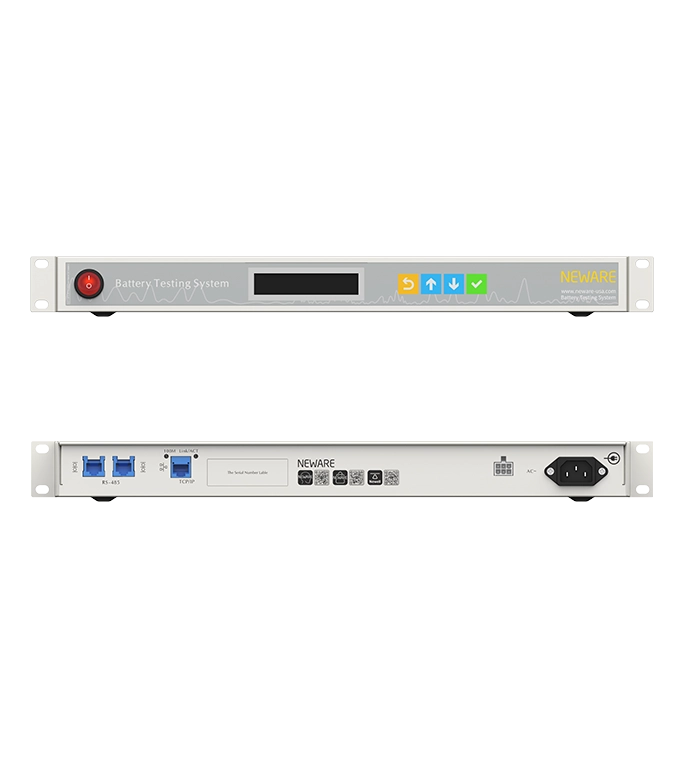

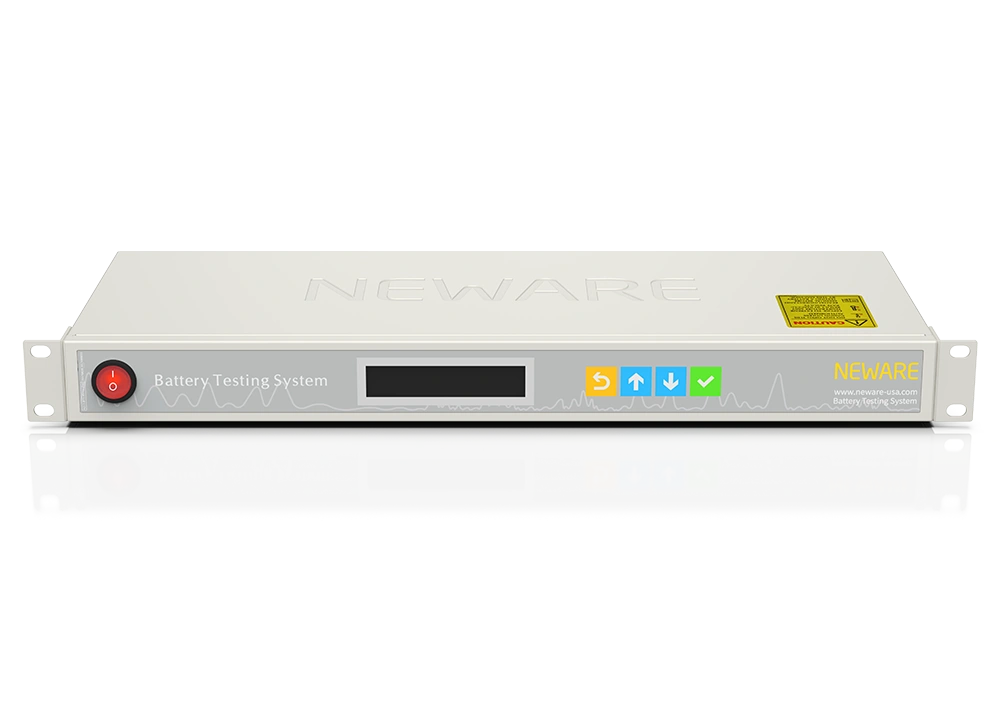

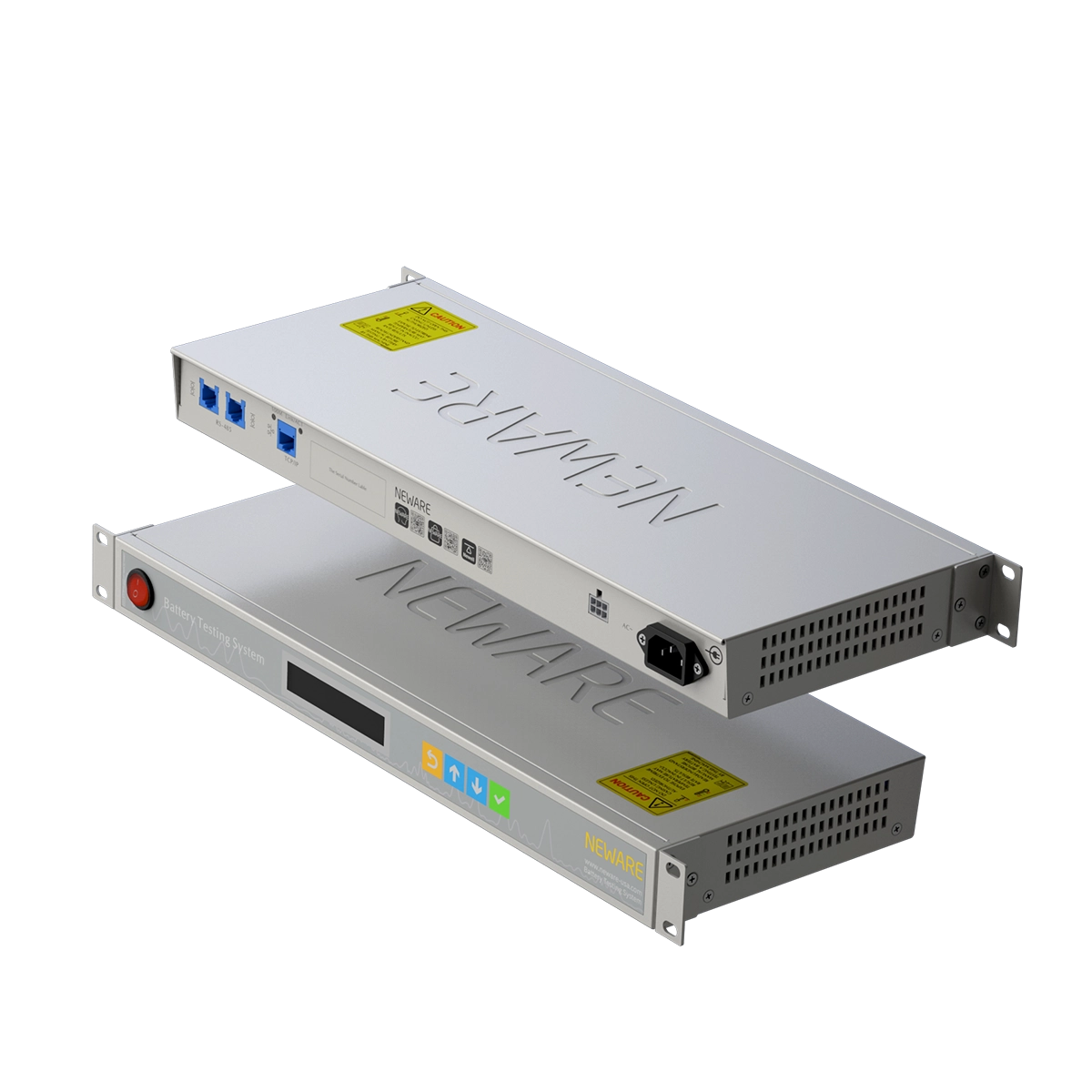

CT-ZWJ-4'S-T-1U는 첨단 CPU를 탑재하 다중 데이터 스트림의 병렬

처리 및 고속 데이터 전송이 가능하여 대규모 데이터 및 복잡한 연산

임무를 효율적으로 처리할 수 있습니다.

테스트 시스템의 강한 보조입니다.

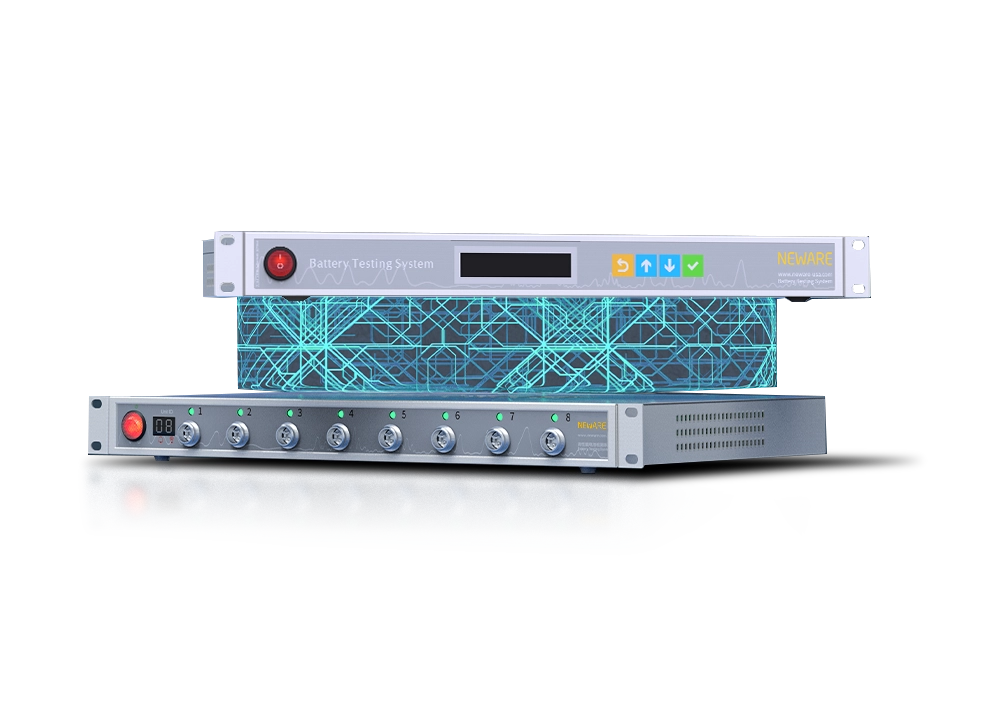

CT-ZWJ-4-T-1U 제어장치는 4시리즈 테스트 설비 및 컴퓨터의 허브 역할을

수행하여 5V/50mA, 10V/20mA 등 4시리즈 장비와 연결이 가능하며,

테스트 데이터의 수집 및 분석을 용이하게 합니다. 시험 과정에서 논리적

판단 구현에 대한 실시간 모니터링을 제공합니다.

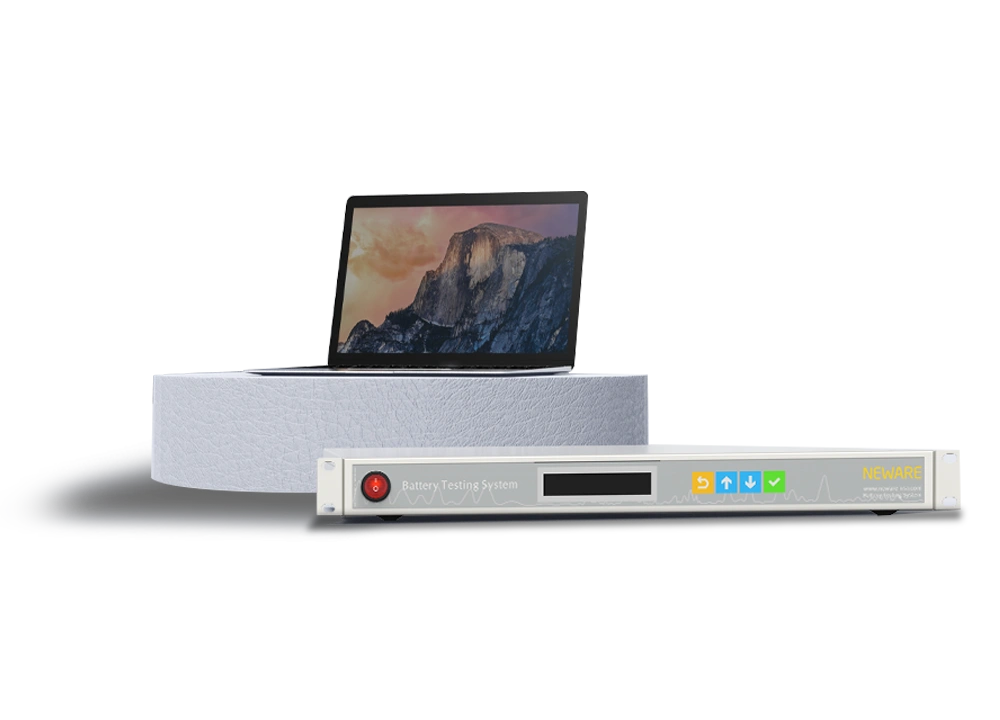

호스트 컴퓨트(컴퓨터)와 테스터(테스트

시스템) 사이의 허브로서 컴퓨터 프로그램

명령을 수신하고 테스트 시스템에게 전송하여

프로세스에 따라 설비를 제어하여 정확한

충방전 동작을 수행함으로써 정확한

프로그램 전송을 보장합니다.

호스트 컴퓨트가 시스템 장애 등으로 인해 응답 없는 경우 제어장치는 미리 설정된 프로세스에 따라 테스터와 원활하게 연결하여 명령을 계속 실행할 수 있습니다.

이를 통해 중단 없는 테스트 프로세스를 보장하고 실험의 무결성을 보호할 수 있습니다.

UPS 슈퍼커패시터가 장착되어 있어 전원

차단 시, 테스트 상태를 보호할 수 있어

전력 공급 회복할 때 테스트 지속이

가능하도록 합니다.

또한 3세트의 I/O 신호 테스트를 통해

팬 보호, 연기 감지 기능을 구비합니다.

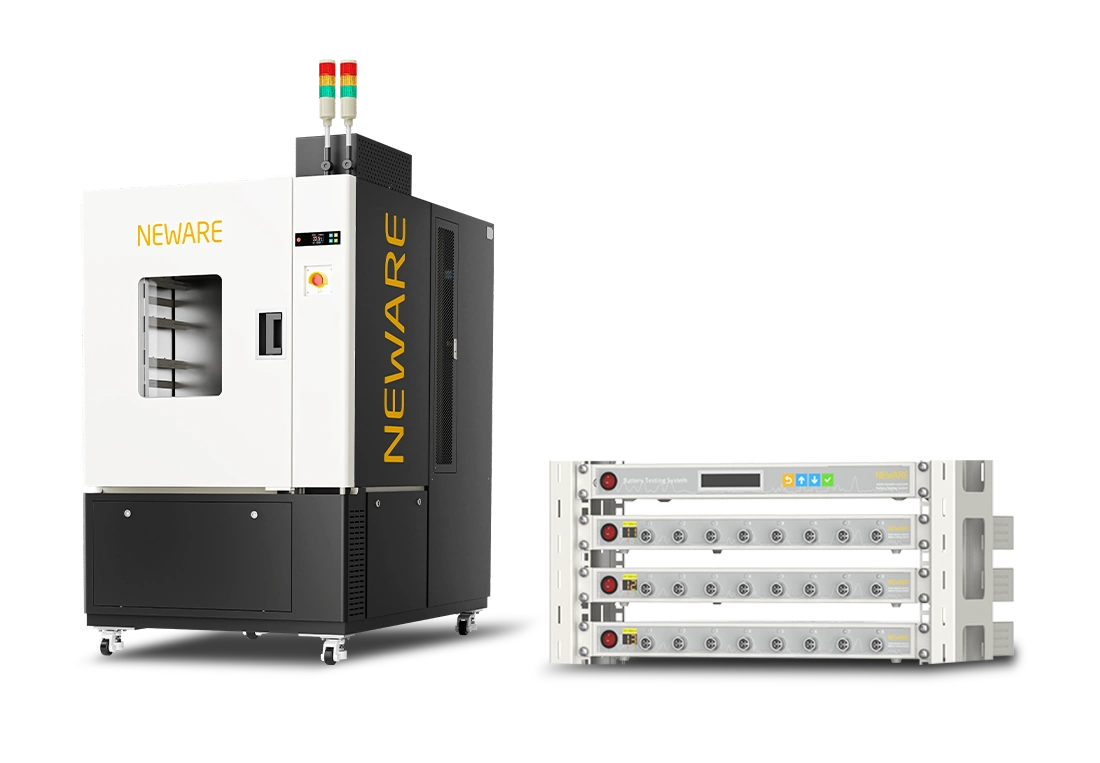

배터리 테스트 시스템의 데이터 및 테스트 프로세스를 모니터링할 수 있을 뿐만 아니라, 통신을 통해 온도 챔버, 압력 모듈 및 프레스 PLC등 설비를 제어할 수도 있습니다.

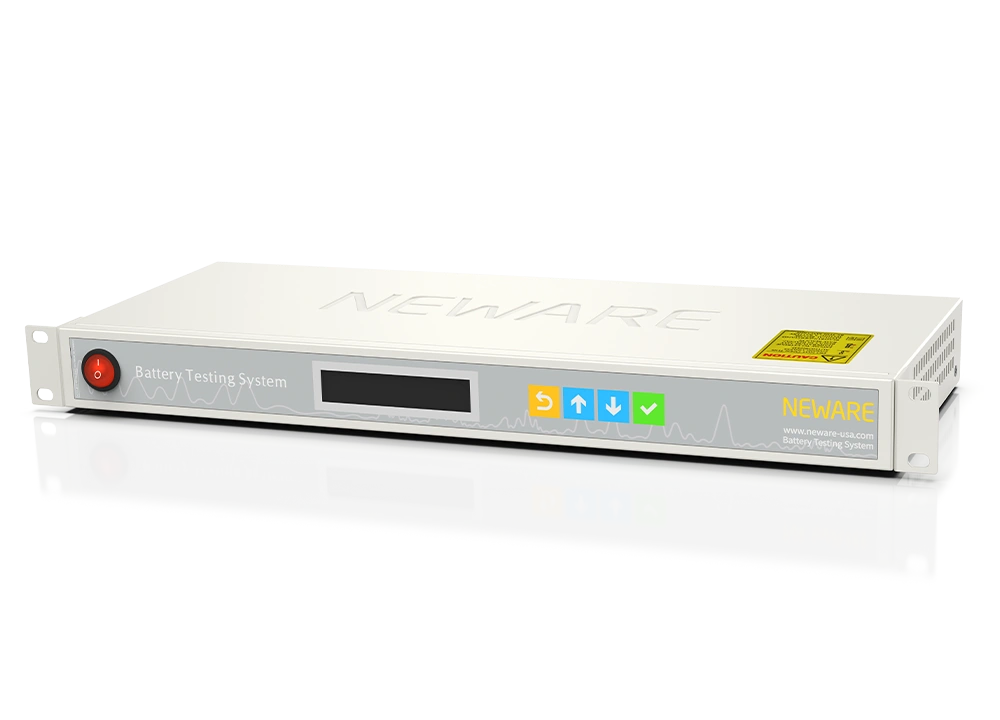

IP20 보호 등급으로 먼지 및 이물질 유입을

효과적으로 방지하여 안전을 보장합니다.

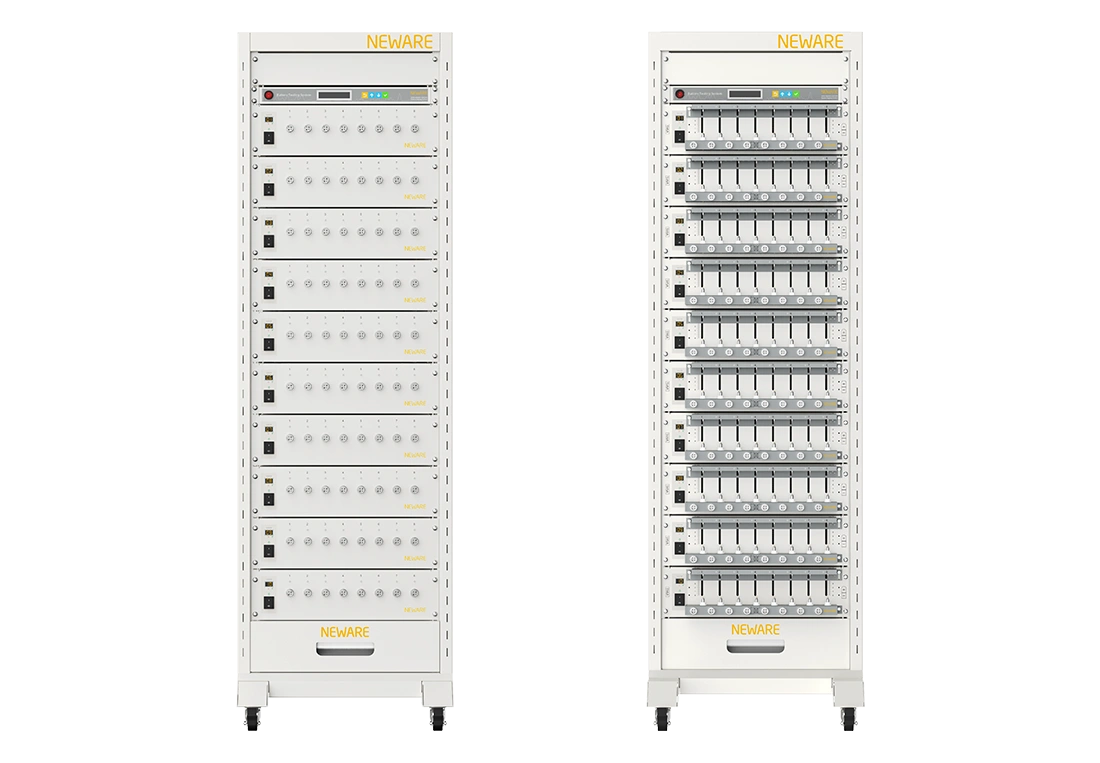

최대 256채널(메인채널+보조채널)로 테스트가 가능합니다.

RJ45 통신 인터페이스와 TCP/IP 통신 프로토콜을 이용하여 100M의 높은

통신률을 실현합니다. 이 하나의 장치가 10개의 배터리 테스트 설비에 연결할

수 있어 대규모 배터리 테스트에 필요한 데이터 전송 요구를 만족할 수 있습니다.

설비 이름	CT-ZWJ-4'S-T-1U
Enter the power supply	AC 220V ±10% / 50Hz
Interiorinput power	15W
Data cache	1GB
Frequency of sampling	Max. 100Hz (10ms)
The clock error	1S /Day
CPU	ARM9
System kernel	Linux core
Screen	LCD
Communication interface	RJ45
Communication mode	TCP/IP
Communication rate	100M
Maximum number of band channels	256
